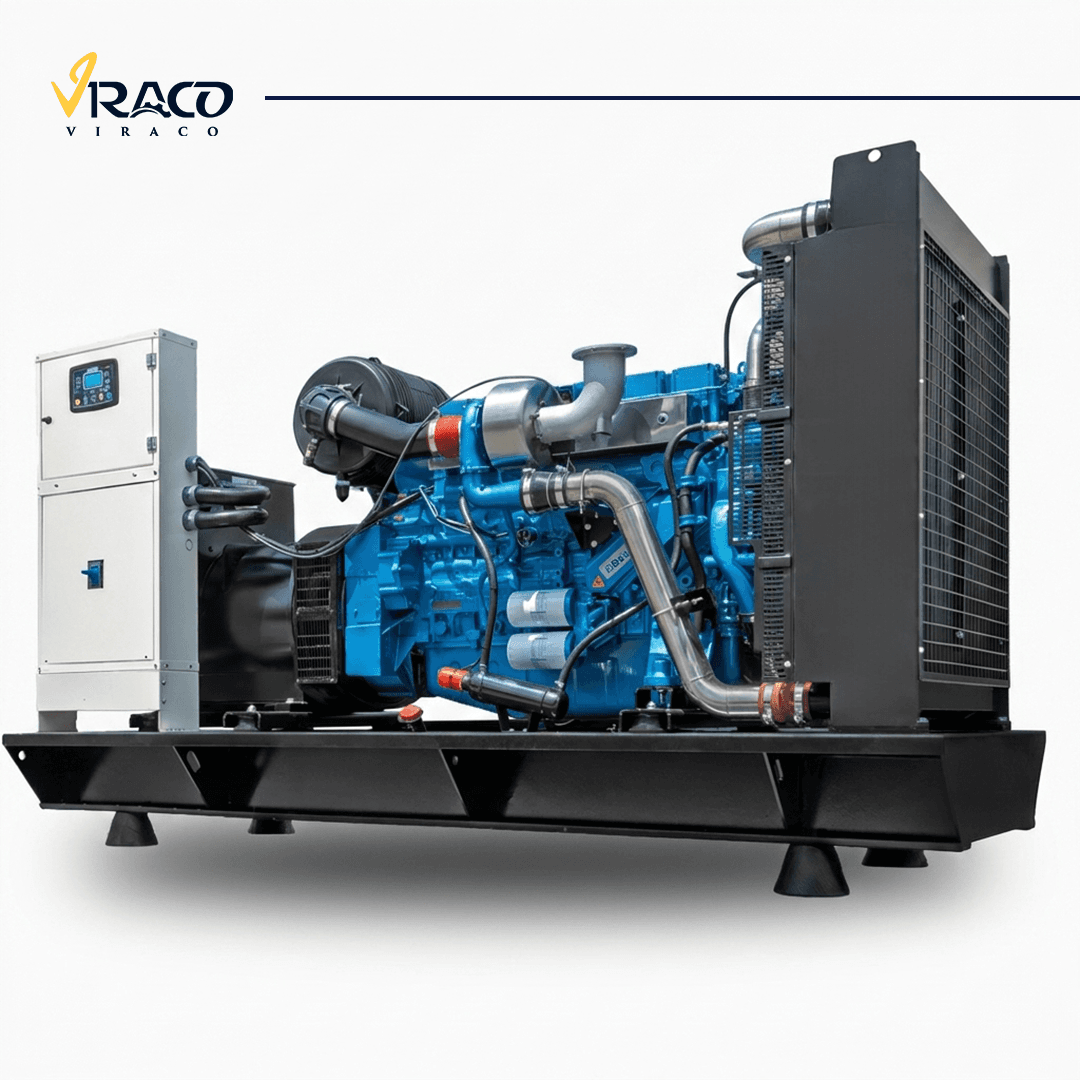

دیزل ژنراتور بادوین 1400 کاوا مدل 12M33G1400/5
دیزل ژنراتور بادوین 1400 kVA مدل 12M33G1400/5، یک نیروگاه مقیاسکوچک فوقسنگین در کلاس مولدهای مگاواتی پیشرفته است که برای پاسخگویی به بارهای الکتریکی دائمکار و اضطراری صنایع مادر، مجتمعهای پتروشیمی و زیرساختهای حساس ملی مهندسی شده است. این مولد بر پایه پیشرانه قدرتمند ۱۲ سیلندر خورجینی (V-Type) از سری تخصصی 12M33 با حجم موتور عظیم 39.2 L و مهندسی اصیل فرانسوی ساخته شده است. این موتور با قطر سیلندر 150 mm، کورس پیستون 185 mm و نسبت تراکم 15:1، گشتاور و چگالی توان خیرهکنندهای را در کارکردهای طولانیمدت تحت بارهای سنگین صنعتی فراهم میسازد.
پیشرانه این مجموعه در سرعت دورانی استاندارد 1500 RPM، توان نامی مکانیکی پرایم 1100 kW (1475 HP) و توان اضطراری استندبای 1210 kW (1622 HP) را تولید میکند. سامانه تنفس پرخوران توربوشارژ-افترکولر همراه با سیستم تزریق مستقیم سوخت، احتراقی پایدار، اقتصادی و بدون افت توان را در این پیشرانه ایجاد کرده است. سامانه خنککاری آبخنک با رادیاتور حجیم و ظرفیت مایع خنککننده 303 L، دفع بهینه حرارت موتور را تضمین میکند. این پیشرانه قدرتمند با کوپله اصولی به آلترناتور ۴ پل تکبلبرینگ Stamford Power مدل SLG454A، برق سهفاز متناوب 400 V و تکفاز 230 V را در فرکانس 50 Hz و ضریب توان 0.8 با راندمان 94.4% به مدار مصرف تحویل میدهد و توان الکتریکی پرایم 1250 kVA (1000 kW) و توان اضطراری 1400 kVA (1120 kW) را بدون کوچکترین نوسان تأمین مینماید.
جدول مشخصات فنی دیزل ژنراتور بادوین 1400 کاوا مدل 12M33G1400/5
مشخصه فنی | واحد | مقدار |
|---|---|---|
برند موتور | - | Baudouin |
مدل موتور | - | 12M33G1400/5 |
اصالت برند موتور | - | فرانسه |
کشور سازنده موتور | - | چین |
توان پرایم مکانیکی موتور (Prime Power) | kW / HP | 1100 / 1475 |
توان اضطراری مکانیکی موتور (Standby Power) | kW / HP | 1210 / 1622 |
تعداد و آرایش سیلندرها | - | ۱۲ سیلندر خورجینی (V-Type) |
حجم کل موتور (Displacement) | L | 39.2 |
قطر سیلندر × کورس پیستون | mm | 150 × 185 |
نسبت تراکم | - | 15:1 |
سیستم تنفس و مکش هوا | - | توربوشارژ-افترکولر |
سامانه خنککاری موتور | - | آبخنک (Water-Cooled) |
نوع گاورنر کنترل سرعت | - | الکترونیکی فوقحساس |
سرعت دورانی موتور | RPM | 1500 |
سامانه تزریق سوخت | - | تزریق مستقیم (Direct Injection) |
ولتاژ سیستم استارت | V DC | 24 |
ظرفیت مخزن روغن موتور | L | 155 |
ظرفیت مایع خنککننده موتور | L | 303 |
ظرفیت مخزن سوخت گازوئیل | L | 2072 |
ابعاد موتور با رادیاتور (طول × عرض × ارتفاع) | mm | 3440 × 1780 × 2380 |
وزن خشک موتور | kg | 4240 |
مصرف سوخت در 50% بار | L/h | 129.2 |
مصرف سوخت در 75% بار | L/h | 190.7 |
مصرف سوخت در 100% بار | L/h | 258.6 |
مشخصات آلترناتور و توان کوپله
مشخصه فنی | واحد | مقدار |
|---|---|---|
برند آلترناتور (ژنراتور تک) | - | Stamford Power |
مدل آلترناتور | - | SLG454A |
کشور سازنده آلترناتور | - | چین |
توان نامی الکتریکی ژنراتور تک | kW | 1000 |
حداکثر توان اضطراری الکتریکی ژنراتور تک | kW | 1260 |
فرکانس خروجی نامی | Hz | 50 |
ولتاژ خروجی نامی | V | 230 / 400 |
ضریب توان (Power Factor) | Cos φ | 0.8 |
تعداد پل (Poles) | عدد | 4 |
نوع یاتاقان / شفت | - | تک بلبرینگ (Single Bearing) |
راندمان کاری آلترناتور | % | 94.4 |
قابلیت تحمل اضافهبار | % | 110% (بهمدت ۱ ساعت در ۱۲ ساعت) |
کلاس عایقبندی سیمپیچ / استاندارد حفاظتی | - | Class H / IP21 |
توان الکتریکی پرایم پکیج کوپله | kVA / kW | 1250 / 1000 |
توان الکتریکی اضطراری پکیج کوپله (Standby) | kVA / kW | 1400 / 1120 |
نوع تابلو فرمان و کنترل | - | دستی یا اتوماتیک چنجاور (ATS) مجهز به بردهای کنترلی هوشمند |
کاربرد دیزل ژنراتور بادوین 1400 کاوا مدل 12M33G1400/5
این مولد پرقدرت مگاواتی برای کاربردهای حساس و بارهای استراتژیک صنعتی طراحی شده است:
مجتمعهای پتروشیمی، پالایشگاهی و خطوط انتقال نفت و گاز: تأمین توان دائمکار و اضطراری پمپهای فرآیندی فشار قوی، کمپرسورهای گازی سنگین و سیستمهای ایمنی بویلر.
کارخانجات صنایع سنگین، فولاد، مس و ریختهگری: تغذیه مطمئن تابلوهای اصلی، کورههای القایی، جرثقیلهای سقفی سنگین و موتورهای محرک خطوط نورد.
دیتاسنترهای مقیاس بزرگ ابری و مگا دیتاسنترها: تضمین تداوم بیوقفه برق سرورها، رکهای پردازشی و سامانههای چیلر تراکمی تهویه بدون کوچکترین قطعی و افت فرکانس.
بیمارستانهای فوقتخصصی و مراکز درمانی مگا: پشتیبانی بلادرنگ از بخشهای جراحی قلب، آیسییو، رادیوتراپی، دستگاههای امآرآی و پلنتهای اکسیژنساز.
معادن بزرگ روباز و زیرزمینی: راهاندازی سنگشکنهای فکی، آسیابهای گلولهای (بالمیل) و خطوط نقاله سنگین در مناطق دور از شبکه برق سراسری.
ویژگیهای دیزل ژنراتور بادوین 1400 کاوا مدل 12M33G1400/5
پیشرانه ۳۹.۲ لیتری با طراحی اختصاصی Heavy-Duty: بلوک سیلندر چدنی مستحکم و معماری خورجینی بهینهشده برای مهار فشارهای مکانیکی و حرارتی شدید در لودهای طولانیمدت.
گاورنر الکترونیکی با زمان واکنش فوقسریع: تنظیم آنی میزان سوختپاشی برای تثبیت دور موتور روی 1500 RPM و پایداری فرکانس خروجی 50 Hz در اثر شوکهای ناشی از ورود بارهای ناگهانی.
مخزن سوخت گازوئیل بزرگ با ظرفیت 2072 L: امکان کارکرد مداوم پکیج تا بیش از ۱۰ ساعت در بار ۷۵٪ بدون نیاز به سوختگیری مکرر.
آلترناتور پربازده Stamford Power با کلاس عایقبندی H: راندمان بالای 94.4% و توانایی تحمل اضافه بار تا ۱۱۰٪ جهت پوشش جهش جریان راهاندازی الکتروموتورها.
سیستم خنککننده پربازده ۳۰۳ لیتری: تضمین خنککاری پیوسته موتور در شرایط سخت آبوهوایی و دماهای بالای محیطی بدون افت راندمان خروجی.
مزایا و محدودیتهای دیزل ژنراتور بادوین 1400 کاوا مدل 12M33G1400/5
مزایا
تأمین توان خالص 1120 kW در زمان قطع برق سراسری: پاسخگویی به سنگینترین پلنتهای صنعتی با ضریب اطمینان بالا.
فراوانی و دسترسی سریع به قطعات یدکی: شبکه تأمین گسترده قطعات بادوین در بازار داخلی و هزینههای تعمیراتی بسیار اقتصادیتر نسبت به برندهای غربی.
کلاس عایقبندی حرارتی بالا (H) و ساختار تک بلبرینگ آلترناتور: کاهش استهلاک مکانیکی، بهبود انتقال گشتاور و افزایش طول عمر سیمپیچ ژنراتور تک.
محدودیتها
نیاز به فونداسیون بتنی مسلح محاسباتی: با توجه به وزن خشک پیشرانه (4240 kg) و وزن کامل پکیج کوپله، اجرای بستر بتنی استاندارد الزامی است.
الزام به تهویه استاندارد با حجم هوای بالا: ابعاد بزرگ رادیاتور و دبی حرارتی بالا نیازمند طراحی دقیق داکتهای ورودی و خروجی هوای موتورخانه است.
نحوه انتخاب دیزل ژنراتور بادوین 1400 کاوا مدل 12M33G1400/5
محاسبه دقیق توان پرایم و استندبای مورد نیاز: تفکیک بارهای دائمکار و اضطراری و انطباق آن با توان 1000 kW دائم و 1120 kW اضطراری دستگاه.
بررسی توان راهاندازی تجهیزات القایی (LRA): محاسبه ضریب استارت الکتروموتورهای بزرگ و کمپرسورها جهت جلوگیری از افت ولتاژ لحظهای.
محاسبه ضرایب تصحیح ارتفاع و دمای محیط (Derating): لحاظ کردن ارتفاع از سطح دریا و میانگین دمای هوای محل استقرار ژنراتور برای محاسبه افت توان مؤثر.
مشاوره تخصصی با مهندسان فروش: > برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
نصب و نگهداری دیزل ژنراتور بادوین 1400 کاوا مدل 12M33G1400/5
زیرسازی و مهار ارتعاشات: استقرار شاسی دستگاه روی فونداسیون مسلح با استفاده از لرزهگیرهای دسته موتور صنعتی مقاوم جهت جلوگیری از انتقال ارتعاشات به سازه.
تهویه و اگزاست مهندسی: اجرای کانال هوای گرم رادیاتور به بیرون، لولهکشی اگزوز با عایقبندی نسوز استاندارد و تعبیه منبع اگزوز متناسب.
سرویسهای دورهای روغن و سیالات: شارژ 155 L روغن موتور استاندارد با گرید مناسب، بررسی مخلوط ضدیخ و آب در سیستم خنککننده 303 L و تعویض فیلترها طبق دستورالعمل فنی.
بازرسی سیستم سوخترسانی: نظافت مخزن گازوئیل 2072 L، تخلیه آب و رسوبات از فیلترهای آبگیر و استفاده از شیلنگهای فشار قوی منجیددار استاندارد.
قطعات یدکی دیزل ژنراتور بادوین 1400 کاوا مدل 12M33G1400/5
موتور دیزل ۱۲ سیلندر خورجینی بادوین مدل 12M33G1400/5
آلترناتور ۴ پل استمفورد پاور مدل SLG454A
فیلترهای روغن جریان کامل (Full Flow) و فیلترهای بایپس روغن
فیلترهای سوخت اولیه، ثانویه و کارتریجهای فیلتر آبگیر گازوئیل (Water Separator)
المانهای دوگانه فیلتر هوای خشک ورودی موتور (کارتریج دوبل)
تجهیزات و بردهای کنترلی هوشمند تابلو فرمان نظیر دیتاکام (Datakom) یا دیپسی (DSE)
سنسورهای فشار روغن، دمای آب، پیکاپ دور موتور و رلههای کنترلی سیستم استارت ۲۴ ولت DC
شیلنگهای منجیددار انتقال سوخت، لرزهگیرهای صنعتی، ترموستاتها و واترپمپ موتور
جمعبندی برای خرید دیزل ژنراتور بادوین 1400 کاوا مدل 12M33G1400/5 از هایپر صنعت ویراکو
دیزل ژنراتور 1400 kVA بادوین مدل 12M33G1400/5 با تلفیق حجم موتور قدرتمند ۳۹.۲ لیتری، آلترناتور راندمان بالای استمفورد پاور و استهلاک اقتصادی، یکی از قابلاعتمادترین مولدهای توان مگاواتی در صنایع ایران است. هایپر صنعت ویراکو با ارائه این پکیج نیروگاهی همراه با تضمین اصالت کالا، کوپله استاندارد صنعتی، ارائه تابلوهای فرمان پیشرفته و پشتیبانی کامل در تأمین قطعات یدکی، همراه مطمئن شما در زیرساختهای انرژی است.
جهت دریافت کاتالوگ فنی، استعلام قیمت رسمی و ثبت سفارش با کارشناسان فنی و بازرگانی ما ارتباط برقرار نمایید.
