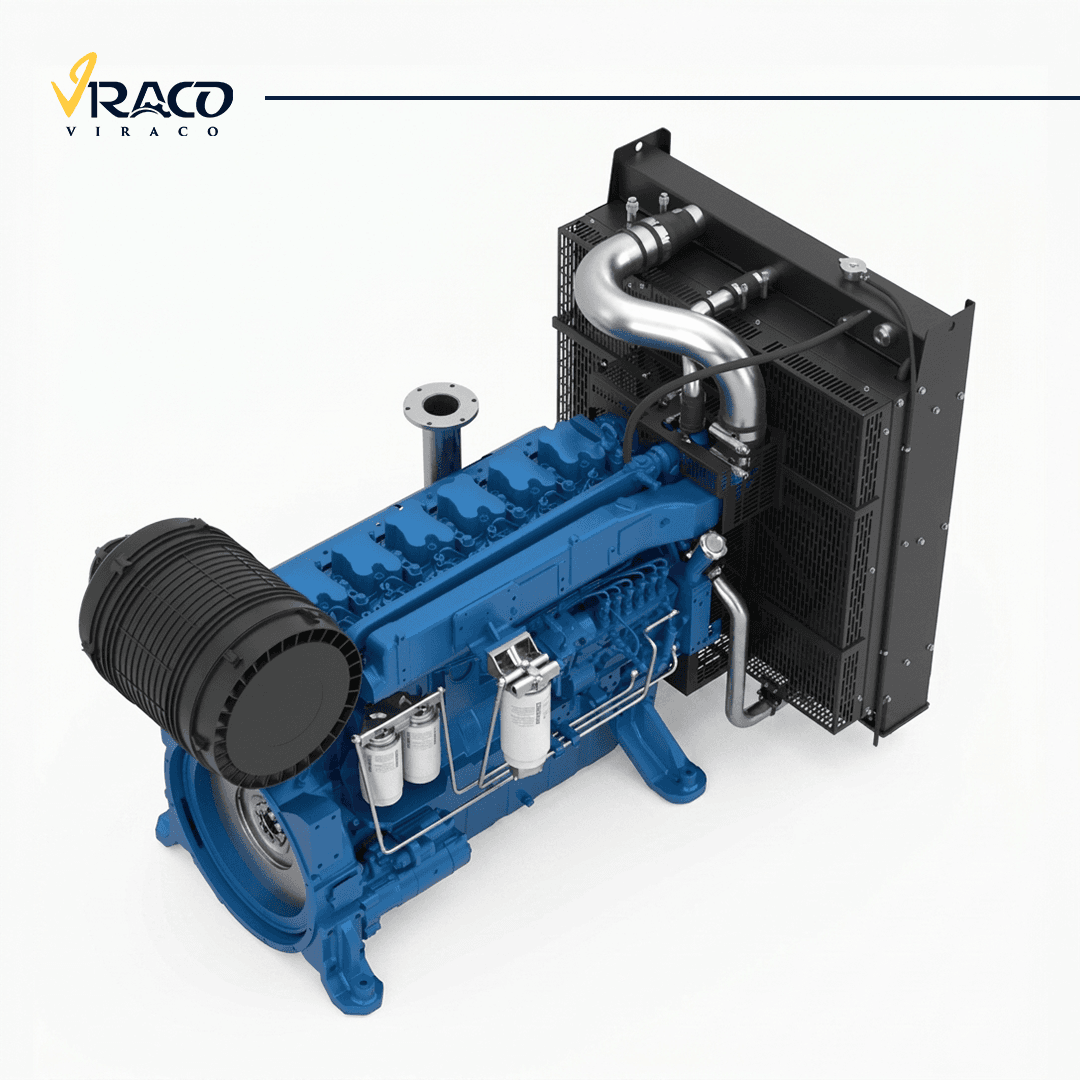

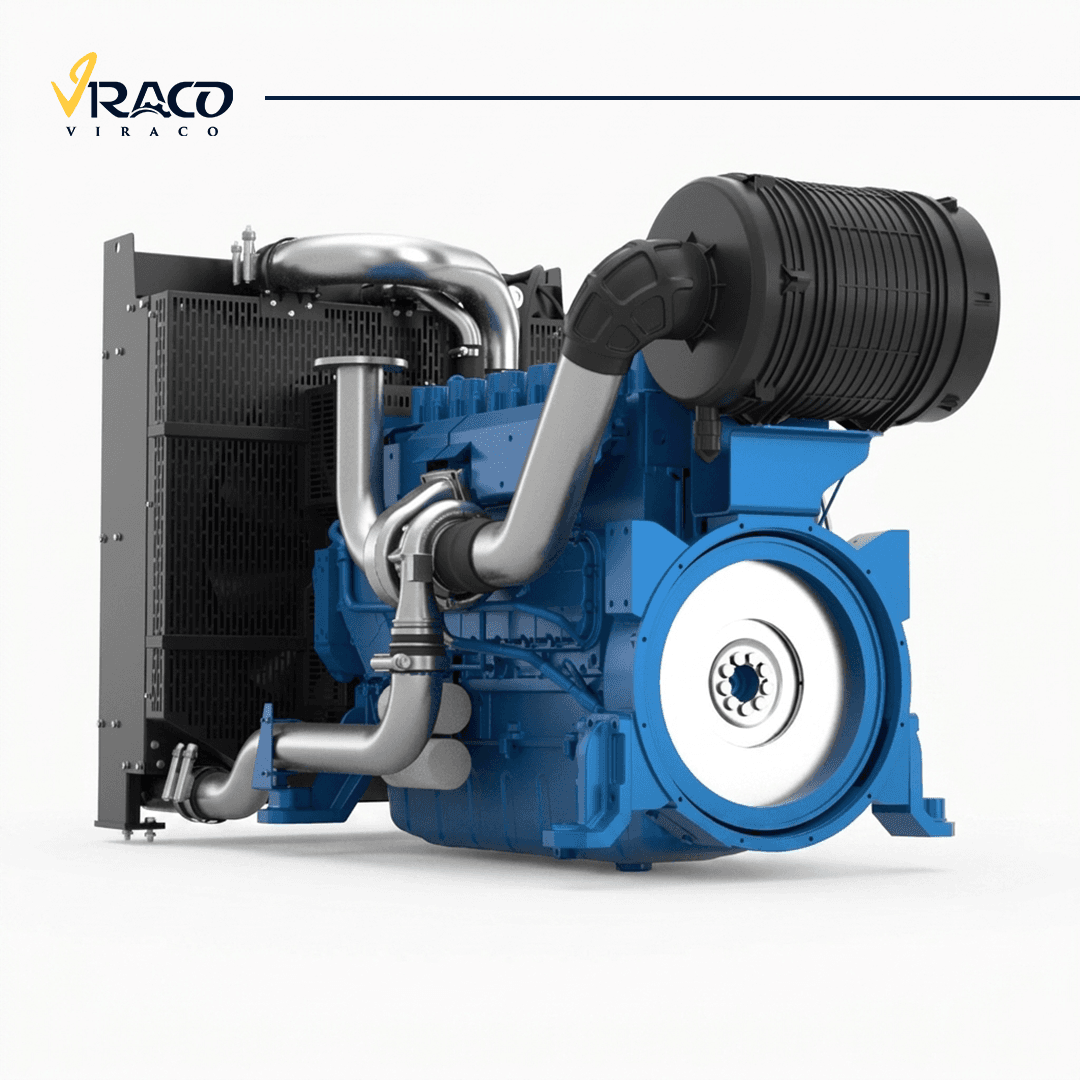

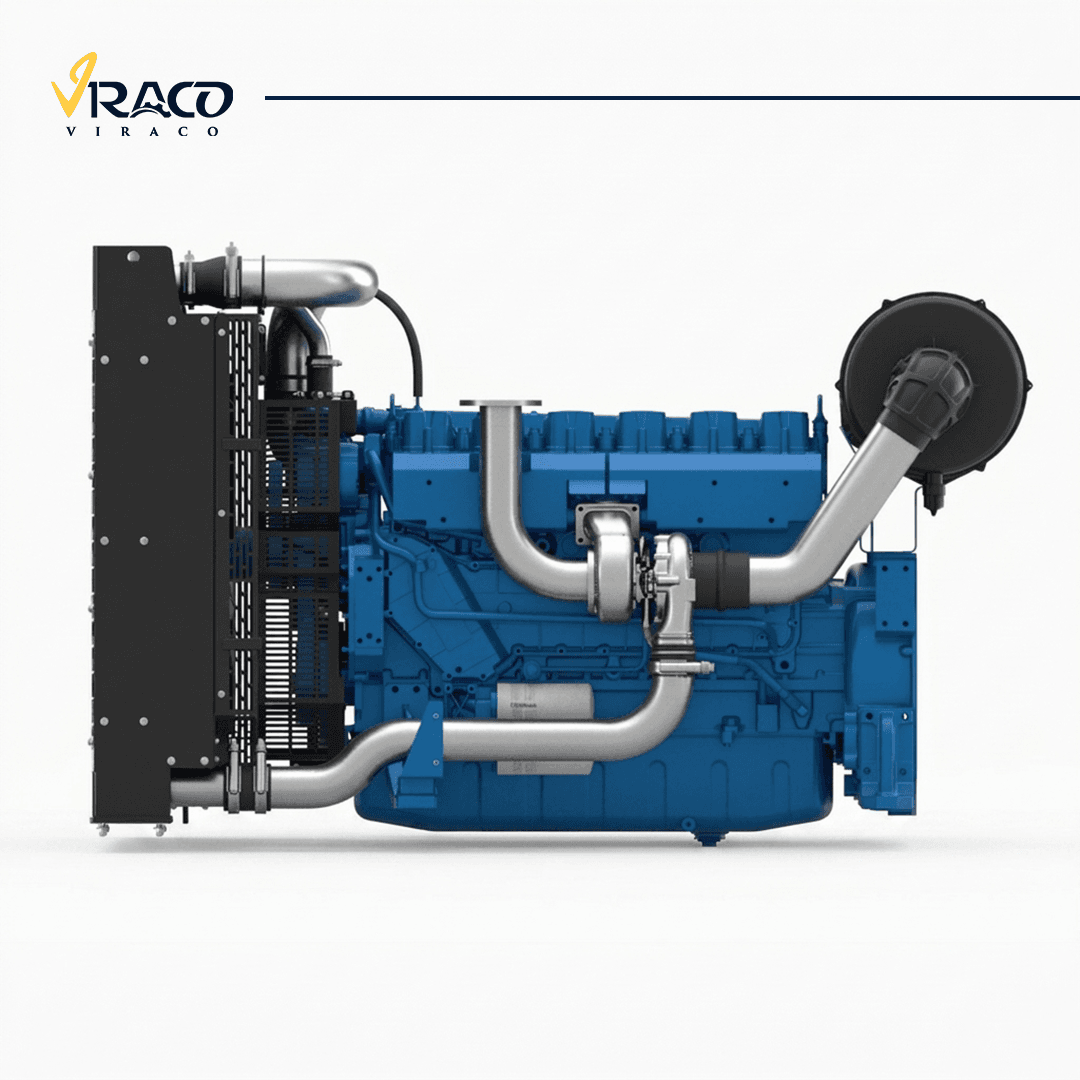

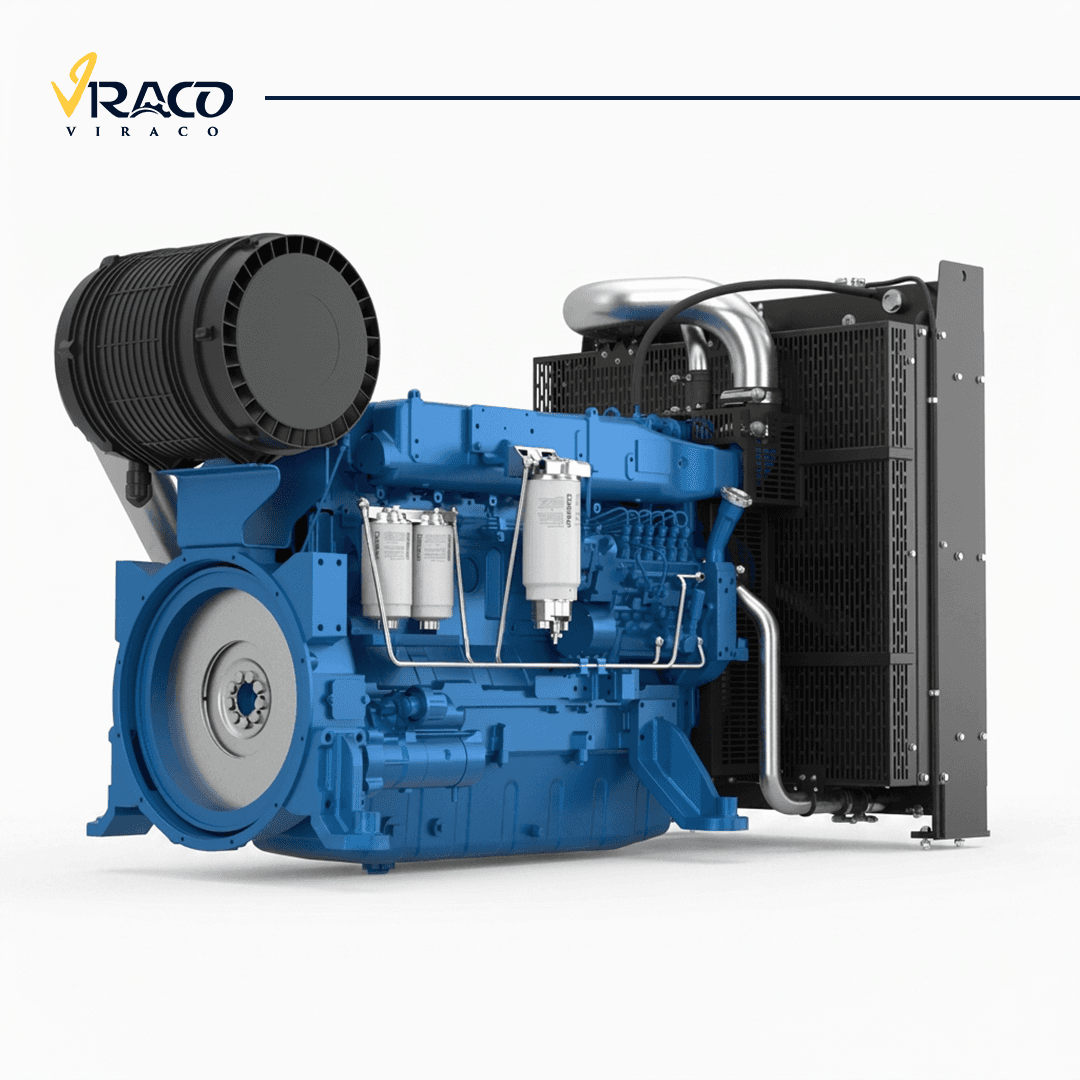

دیزل ژنراتور بادوین 350 کاوا مدل 6M16G350/5
دیزل ژنراتور بادوین 350 kVA مدل 6M16G350/5 برای تأمین برق اضطراری و پشتیبانی از بارهای صنعتی، کارگاهی، ساختمانی و تأسیساتی با ظرفیت متوسط تا سنگین قابل بررسی است. این مجموعه از موتور دیزل بادوین ۶ سیلندر خطی با حجم 9.72 L و آلترناتور Stamford Power مدل SLG314E تشکیل میشود و برق سهفاز 400 V و تکفاز 230 V را در فرکانس 50 Hz فراهم میکند.
موتور مدل 6M16G350/5 در دور نامی 1500 RPM کار میکند و به سامانه تنفس توربوشارژ افترکولر، تزریق مستقیم سوخت، گاورنر الکترونیکی و خنککاری آبخنک مجهز است. توان موتور در حالت پرایم 291 kW معادل 389.94 HP و در حالت استندبای 320 kW معادل 428.8 HP اعلام شده است.
در بخش کوپله، توان قابلاستفاده در حالت پرایم 320 kVA معادل 256 kW و در حالت اضطراری 350 kVA معادل 281.6 kW است. تفاوت این دو عدد در انتخاب دستگاه اهمیت زیادی دارد؛ زیرا توان پرایم برای کارکرد با بار پیوسته و توان استندبای برای دورههای محدود قطعی برق تعریف میشود.
این مدل میتواند برای مجموعههایی مانند کارخانهها، ایستگاههای پمپاژ، کارگاههای عمرانی، ساختمانهای بزرگ، سردخانهها و مراکز تجاری گزینه مناسبی باشد؛ اما ظرفیت نهایی باید با توجه به جریان راهاندازی الکتروموتورها، ضریب همزمانی بار، شرایط محیطی و شیوه بهرهبرداری تعیین شود.
جدول مشخصات فنی دیزل ژنراتور بادوین 350 کاوا مدل 6M16G350/5
مشخصه فنی | واحد | مقدار |
|---|---|---|
برند موتور | - | Baudouin |
مدل موتور | - | 6M16G350/5 |
اصالت برند موتور | - | فرانسه |
کشور سازنده موتور | - | چین |
توان پرایم موتور | kW / HP | 291 / 389.94 |
توان استندبای موتور | kW / HP | 320 / 428.8 |
تعداد سیلندر | عدد | 6 |
آرایش سیلندرها | - | خطی |
حجم موتور | L | 9.72 |
نوع موتور | - | چهارزمانه |
سیستم تنفس | - | توربوشارژ افترکولر |
سیستم خنککاری | - | آبخنک |
نوع گاورنر | - | الکترونیکی |
سرعت نامی موتور | RPM | 1500 |
قطر سیلندر × کورس پیستون | mm | 126 × 130 |
نسبت تراکم | - | 17:1 |
سیستم تزریق سوخت | - | مستقیم |
ظرفیت روغن موتور | L | 26 |
ظرفیت مایع خنککننده | L | 50 |
مصرف سوخت
میزان بارگذاری | مصرف سوخت |
|---|---|
۵۰٪ بار | 35.3 L/h |
۷۵٪ بار | 52.3 L/h |
۱۰۰٪ بار | 70.5 L/h |
مشخصات آلترناتور و کوپله
مشخصه فنی | واحد | مقدار |
|---|---|---|
برند آلترناتور | - | Stamford Power |
مدل آلترناتور | - | SLG314E |
کشور سازنده آلترناتور | - | چین |
فرکانس خروجی | Hz | 50 |
ولتاژ خروجی | V | 230 / 400 |
ضریب توان | Cos φ | 0.8 |
تعداد پل | Pole | 4 |
ساختار آلترناتور | - | تکبلبرینگ |
توان پرایم کوپله | kVA / kW | 320 / 256 |
توان استندبای کوپله | kVA / kW | 350 / 281.6 |
کاربرد دیزل ژنراتور بادوین 350 کاوا مدل 6M16G350/5
توان پرایم 320 kVA این دیزل ژنراتور، آن را برای برقرسانی به بارهای ترکیبی سهفاز و تکفاز در پروژههای صنعتی و تأسیساتی مناسب میکند. انتخاب این مدل باید بر پایه محاسبه بار واقعی انجام شود، نه صرفاً جمع توان درجشده روی پلاک تجهیزات.
کاربردهای قابل بررسی عبارتاند از:
واحدهای تولیدی و کارخانهها: برق پشتیبان ماشینآلات، تابلوهای کنترل، نوار نقاله، تجهیزات بستهبندی و روشنایی صنعتی.
پروژههای ساختمانی و عمرانی: تأمین برق تجهیزات اجرایی، پمپهای کارگاهی، جوشکاری، روشنایی محوطه و تابلوهای موقت.
کشاورزی و آبرسانی: برقرسانی به ایستگاههای پمپاژ، چاههای آب، سامانههای آبیاری تحت فشار و تجهیزات گلخانهای.
سردخانهها و صنایع غذایی: تأمین برق اضطراری تجهیزات اولویتدار، تابلوهای کنترلی و بخشی از بارهای برودتی پس از بررسی جریان استارت.
مراکز تجاری و ساختمانهای بزرگ: پشتیبانی از آسانسورها، بوسترپمپ، روشنایی مشاعات، دربهای اتوماتیک، سامانههای امنیتی و بارهای ضروری.
انبارها و مراکز توزیع: تأمین برق روشنایی، سیستمهای کنترل، تجهیزات جابهجایی و زیرساختهای عملیاتی.
تأسیسات خدماتی: برق رزرو برای سایتهایی که قطع برق میتواند موجب توقف عملیات یا اختلال در خدمات شود.
ویژگیهای دیزل ژنراتور بادوین 350 کاوا مدل 6M16G350/5
موتور ۶ سیلندر خطی 9.72 L
موتور بادوین 6M16G350/5 از نوع ۶ سیلندر خطی و چهارزمانه است. حجم 9.72 L، قطر سیلندر 126 mm و کورس پیستون 130 mm، مشخصات پایه بخش احتراق این موتور را تشکیل میدهند.
سیستم توربوشارژ افترکولر
توربوشارژ هوای ورودی را متراکم میکند و افترکولر دمای هوای فشرده را کاهش میدهد. این ترکیب در مدیریت شرایط احتراق و حفظ پایداری عملکرد موتور زیر بار نقش دارد.
گاورنر الکترونیکی
گاورنر الکترونیکی برای کنترل دور موتور در 1500 RPM بهکار میرود. ثبات دور موتور در دیزل ژنراتور اهمیت دارد، زیرا فرکانس خروجی آلترناتور با سرعت چرخش موتور ارتباط دارد.
خنککاری آبخنک
مدار خنککاری آبخنک موتور با ظرفیت 50 L، وظیفه کنترل دمای کاری موتور را بر عهده دارد. کیفیت مایع خنککننده، سلامت رادیاتور و مسیر تهویه محل نصب در عملکرد این بخش مؤثر است.
خروجی سهفاز 400 V و تکفاز 230 V
آلترناتور Stamford Power در فرکانس 50 Hz، ولتاژ 230/400 V را ارائه میدهد. این مشخصه، امکان استفاده از دستگاه در تابلوهای سهفاز متداول و تغذیه بارهای تکفاز تعریفشده را فراهم میکند.
آلترناتور چهارپل تکبلبرینگ
آلترناتور اعلامشده از نوع ۴ پل و تکبلبرینگ است. در ساختار تکبلبرینگ، دقت کوپله، همراستایی اجزا و کیفیت اجرای مونتاژ اهمیت عملیاتی دارد.
امکان تجهیز با تابلوی دستی یا اتوماتیک
طبق دادههای ورودی، امکان استفاده از تابلو دستی با برد Datakom یا تابلو اتوماتیک با قطعات برند Sassin یا Hyundai وجود دارد. انتخاب نوع تابلو به شیوه بهرهبرداری مجموعه وابسته است.
مزایا و محدودیتهای دیزل ژنراتور بادوین 350 کاوا مدل 6M16G350/5
مزایا
مزیت فنی | ارزش عملیاتی برای خریدار |
|---|---|
توان پرایم 320 kVA | قابل بررسی برای بارهای پیوسته تا 256 kW با ضریب توان 0.8 |
توان استندبای 350 kVA | پشتیبانی از بار اضطراری تعریفشده تا 281.6 kW |
موتور ۶ سیلندر 9.72 L | ساختار مناسب برای کاربردهای صنعتی و تأسیساتی |
گاورنر الکترونیکی | کمک به کنترل دور نامی 1500 RPM |
توربوشارژ افترکولر | بهبود شرایط هوای ورودی موتور در بارگذاری |
خروجی 230/400 V | سازگاری با بسیاری از مصرفکنندههای تکفاز و سهفاز |
داده مصرف سوخت در سه سطح بار | امکان برآورد اولیه سوخت موردنیاز پروژه |
تابلوی دستی یا اتوماتیک | انعطاف در طراحی سامانه کنترل و انتقال برق |
محدودیتها و نکات مهم خرید
موضوع | ملاحظه فنی |
|---|---|
مبنای بار دائم | برای کارکرد مداوم فقط توان پرایم 320 kVA ملاک انتخاب است. |
بارهای القایی | جریان راهاندازی پمپ، کمپرسور و آسانسور ممکن است ظرفیت موردنیاز را افزایش دهد. |
مدل آلترناتور | مدل SLG314E باید پیش از خرید با پلاک نهایی تطبیق داده شود. |
تهویه اتاق ژنراتور | طراحی نامناسب تهویه میتواند موجب افزایش دمای عملیاتی شود. |
باک، کانوپی و اگزوز | مشخصات نهایی این تجهیزات در دادههای ورودی ارائه نشده است. |
سرویس و قطعات مصرفی | شماره فنی قطعات باید با مدل موتور و پلاک آلترناتور مطابقت داشته باشد. |
نحوه انتخاب دیزل ژنراتور بادوین 350 کاوا مدل 6M16G350/5
تعیین حالت بهرهبرداری
برای برق اضطراری هنگام قطع شبکه، ظرفیت استندبای 350 kVA / 281.6 kW میتواند معیار اولیه باشد.
برای کارکرد پیوسته یا تأمین برق اصلی، توان پرایم 320 kVA / 256 kW باید مبنای طراحی قرار گیرد.
تهیه فهرست بار
پیش از استعلام، اطلاعات زیر را برای هر مصرفکننده آماده کنید:
توان نامی بر حسب kW یا HP
ولتاژ و تعداد فاز
نوع بار؛ مقاومتی، موتوری یا الکترونیکی
روش راهاندازی الکتروموتورها
ساعات کارکرد روزانه
ضریب همزمانی تجهیزات
بزرگترین موتور یا بار دارای جریان هجومی
بررسی جریان راهاندازی
در بسیاری از پروژهها، بزرگترین الکتروموتور عامل اصلی انتخاب ظرفیت است. برای مثال، پمپ یا کمپرسوری که با استارت مستقیم روشن میشود، نسبت به حالت کار عادی به ظرفیت بیشتری در لحظه شروع نیاز دارد. استفاده از VFD یا Soft Starter میتواند در کنترل جریان راهاندازی مؤثر باشد.
بررسی شرایط محل نصب
فضای کافی برای سرویس، فونداسیون مناسب، تهویه، مسیر خروج اگزوز، مسیر سوخترسانی، کابلکشی، ارتینگ و کنترل صدا باید پیش از سفارش مشخص شود.
نصب و نگهداری دیزل ژنراتور بادوین 350 کاوا مدل 6M16G350/5
نصب و سرویس اصولی، بخش جدانشدنی از عملکرد پایدار دیزل ژنراتور است. اجرای راهاندازی، تنظیمات تابلو و اقدامات تعمیراتی باید توسط نیروی فنی واجد صلاحیت انجام شود.
الزامات نصب
اجرای فونداسیون مقاوم، تراز و متناسب با وزن دستگاه و لرزشهای عملیاتی.
استفاده از ۴ عدد لرزهگیر دسته موتور سنتر ۱۴ با پیچ ۱۲ طبق فهرست ارائهشده.
تأمین هوای تازه برای احتراق و طراحی مسیر خروج هوای گرم رادیاتور.
جلوگیری از بازگشت هوای گرم خروجی رادیاتور به فضای مکش موتور.
اجرای اگزوز با اتصال انعطافپذیر برای کاهش انتقال لرزش به لولهکشی.
عایقکاری بخشهای داغ اگزوز در نقاط قابل دسترس.
انتخاب کابل قدرت بر مبنای جریان، طول مسیر، دمای محیط و افت ولتاژ مجاز.
اجرای اتصال زمین برای شاسی، بدنه آلترناتور و تابلو مطابق طراحی برق پروژه.
کنترل شیلنگ گازوئیل، بستها، اتصالات باک و نشتی پیش از راهاندازی.
کنترلهای سرویس دورهای
بخش | اقدام کنترلی |
|---|---|
روغن موتور | کنترل سطح روغن و نشتی پیش از استارت؛ ظرفیت اعلامشده 26 L است. |
سیستم خنککاری | کنترل سطح مایع، رادیاتور، شیلنگها و نشتی؛ ظرفیت مدار 50 L است. |
سوخت | بررسی کیفیت گازوئیل، آب یا رسوب احتمالی و وضعیت فیلترها. |
باتری و استارت | کنترل ولتاژ باتری، اتصالات، کابلها و تمیزی سرباتری. |
فیلتر هوا | بازدید از آلودگی فیلتر متناسب با شرایط گردوغبار محیط. |
تابلو برق | کنترل ترمینالها، کلیدها، برد کنترل و عملکرد حفاظتها. |
شاسی و لرزهگیر | بررسی استحکام اتصالات و سلامت لرزهگیرها. |
تست زیر بار | اجرای دورهای آزمون با بار کنترلشده برای بررسی عملکرد واقعی مجموعه. |
خطاهای رایج بهرهبرداری
استفاده مستمر از ظرفیت استندبای 350 kVA.
روشنکردن همزمان بارهای موتوری بزرگ بدون توالیبندی.
کارکرد دستگاه در اتاق با تهویه ناکافی.
بیتوجهی به سطح روغن و مایع خنککننده پیش از استارت.
استفاده از گازوئیل آلوده یا نگهداری نامناسب سوخت.
خرید قطعات مصرفی بدون تطبیق شماره فنی با مدل موتور و آلترناتور.
تغییر تنظیمات تابلوی کنترل بدون ارزیابی فنی.
قطعات یدکی دیزل ژنراتور بادوین 350 کاوا مدل 6M16G350/5
فهرست زیر، اقلام اعلامشده برای آمادهسازی شاسی و تجهیزات جانبی این مجموعه را نشان میدهد. این اطلاعات، جایگزین شماره فنی قطعات مصرفی موتور و آلترناتور نیست.
بخش | اقلام و تعداد اعلامشده |
|---|---|
شاسی | 225 kg ورق شاسی، 4 kg سیم جوش نمره 3، 1.5 L رنگ شاسی مشکی |
اتصالات سوخت و آب | 4 عدد بوشن 1/2، 1 عدد سرشیلنگ 1/2، 1 عدد درپوش 1/2، 4 عدد بست 1/2 |
سامانه سوخت | 3 m شیلنگ منجیددار گازوئیل، 1 عدد سرباک، 2 عدد مغزی باک، 1 عدد نشانگر سوخت |
اقلام نصب | 0.5 عدد نوار تفلون، 0.45 m لوله آلومینیومی، 6 عدد پیچ سرمته 13 mm |
لرزهگیری | 4 عدد لرزهگیر دسته موتور سنتر 14 با پیچ 12 |
روغن اولیه | 20 L روغن موتور |
اتصالات برق | 1.45 m کابل قانتاق 35، 20 عدد کابلشو قانتاق 50، 1 عدد سرقانتاق، 0.6 m شیرینگ 20 |
تابلو برق | دستی با برد Datakom یا اتوماتیک با قطعات Sassin یا Hyundai |
جمعبندی خرید دیزل ژنراتور بادوین 350 کاوا مدل 6M16G350/5 از هایپر صنعت ویراکو
دیزل ژنراتور بادوین مدل 6M16G350/5 با موتور ۶ سیلندر خطی 9.72 L، توربوشارژ افترکولر، گاورنر الکترونیکی و دور نامی 1500 RPM، برای پروژههایی طراحی شده است که به برق سهفاز 400 V با فرکانس 50 Hz نیاز دارند. توان پرایم این کوپله 320 kVA / 256 kW و توان استندبای آن 350 kVA / 281.6 kW اعلام شده است.
مصرف سوخت ثبتشده در بار ۵۰، ۷۵ و ۱۰۰ درصد بهترتیب 35.3، 52.3 و 70.5 L/h است. پیش از خرید، لازم است نوع کارکرد، فهرست بار، جریان راهاندازی مصرفکنندههای موتوری، محل نصب، نیاز به تابلو اتوماتیک و مدل قطعی آلترناتور بررسی شود.
