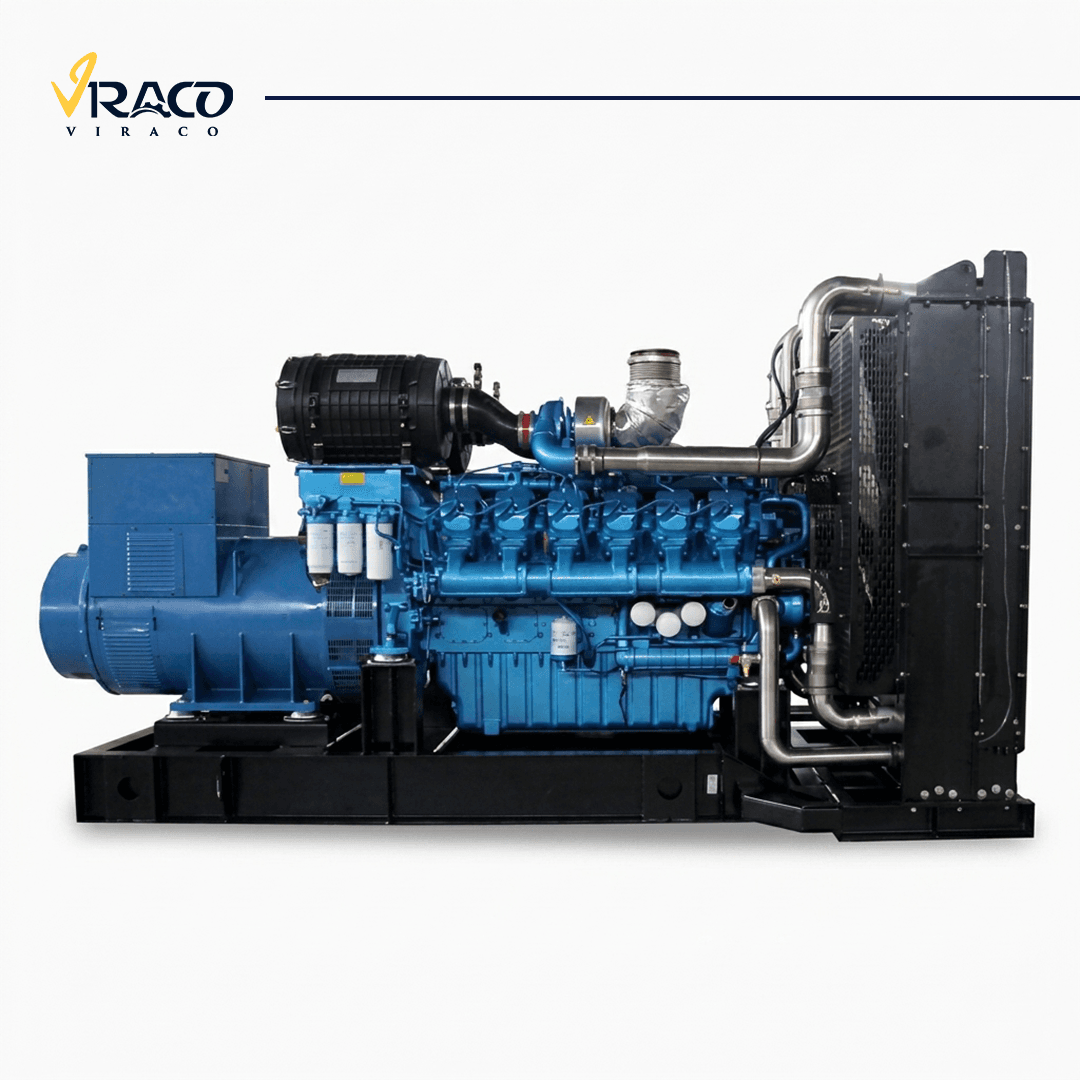

دیزل ژنراتور بادوین 500 کاوا مدل 6M21G500/5

دیزل ژنراتور بادوین 500 kVA مدل 6M21G500/5 یکی از قدرتمندترین پکیج‌های مولد برق در رده نیمه‌سنگین صنعتی است که برای پوشش بارهای دائم و اضطراری در تأسیسات بزرگ، مراکز درمانی، ایستگاه‌های پمپاژ و کارخانجات تولیدی مهندسی شده است. این مجموعه با بهره‌گیری از موتور ۶ سیلندر خطی بادوین با حجم جابه‌جایی 12.54 L و آلترناتور ۴ پل تک‌بلبرینگ صفحه‌ای Stamford Power مدل SLG354C (و سری SLG354D)، جریان پایدار سه‌فاز 400 V و تک‌فاز 230 V را در فرکانس کاری 50 Hz تولید می‌کند.

موتور این پکیج بر مبنای دور نامی 1500 RPM طراحی شده و از سامانه تنفس توربوشارژ افترکولر، سیستم پاشش سوخت مستقیم (Direct Injection) و گاورنر الکترونیکی دقیق با سرعت واکنش بالا استفاده می‌کند. خروجی خالص مکانیکی موتور در حالت کارکرد پیوسته (Prime) برابر با 409 kW معادل 548.06 HP و در شرایط اضطراری (Standby) برابر با 450 kW معادل 603 HP است. این پیشرانه قدرتمند با نسبت تراکم 16:1، حجم کارتر روغن 30 L و ظرفیت مدار سردسازی با آب 55 L، قابلیت عملیاتی کم‌نظیری دارد و می‌تواند در هر ۱۲ ساعت کارکرد، به مدت ۱ ساعت اضافه بار مجاز تا ۱۱۰ درصد توان نامی خود را بدون افت راندمان حرارتی پشتیبانی کند.

در بخش کوپله الکتریکی، ظرفیت توان پیوسته (Prime) پکیج برابر با 450 kVA / 364 kW و توان اضطراری (Standby) آن برابر با 500 kVA / 400 kW با ضریب توان 0.8 ثبت شده است. این مشخصات، پکیج 6M21G500/5 را به انتخابی ایده‌آل برای مدیران پروژه‌ای تبدیل می‌کند که خواهان ضریب اطمینان بالا، مصرف بهینه سوخت گازوئیل و راه‌اندازی سریع در مواجهه با قطعی‌های سراسری برق شبکه هستند.

جدول مشخصات فنی دیزل ژنراتور بادوین 500 کاوا مدل 6M21G500/5

جدول مصرف سوخت در بارهای مختلف کاری

مشخصات آلترناتور و توان کوپله

کاربرد دیزل ژنراتور بادوین 500 کاوا مدل 6M21G500/5

این مولد دیزلی با توان خروجی پیوسته 364 kW و اضطراری 400 kW یکی از کلیدی‌ترین زیرساخت‌های تأمین انرژی الکتریکی در صنایع سنگین و حساس به شمار می‌رود:

• مراکز بیمارستانی و مجموعه‌های درمانی بزرگ: تأمین برق حیاتی بخش‌های مراقبت‌های ویژه (ICU/CCU)، اتاق‌های جراحی، دستگاه‌های دیالیز، پمپ‌های اکسیژن و تهویه بهداشتی هوارسان‌ها.


• دیتاسنترها و پایگاه‌های پردازش داده: تغذیه بدون وقفه رک‌های سرور، تجهیزات مخابراتی، سامانه‌های مانیتورینگ آنلاین و چیلرهای خنک‌کننده اتاق سرور.


• واحدهای صنعتی و کارخانجات تولیدی: برق‌رسانی پایدار به خطوط اکستروژن، تزریق پلاستیک، میکسرها، کمپرسورهای اسکرو هوا و کوره‌های القایی با حفظ ثبات فرکانس.


• ایستگاه‌های پمپاژ آب و تصفیه‌خانه‌ها: راه‌اندازی و در مدار نگه داشتن الکتروپمپ‌های فشار قوی شناور و لجن‌کش در تأسیسات آبرسانی شهری و صنعتی.

• برج‌های مسکونی، تجاری و هتل‌های بین‌المللی: روشن نگه‌داشتن هم‌زمان چند دستگاه آسانسور سرعتی، بوسترپمپ‌های آتش‌نشانی و آبرسانی، و سیستم‌های تهویه مطبوع مرکزی.


• پروژه‌های عمرانی، راه‌سازی و معادن: تأمین برق مستقل کارگاهی برای بچینگ‌پلنت‌ها، سنگ‌شکن‌ها، دستگاه‌های حفاری و تاورکرین‌های سنگین در مناطق فاقد دسترسی به شبکه سراسری.


مدیریت بارهای سه‌فاز سلفی و جریان هجومی موتورها

در زمان استارت مستقیم الکتروموتورهای بزرگ صنعتی، جریان راه‌اندازی چند برابری به ژنراتور تحمیل می‌شود. پکیج بادوین ۵۰۰ کاوا به لطف گشتاور بالای موتور ۱۲.۵۴ لیتری و پاسخ ولتاژی سریع آلترناتور Stamford Power مدل SLG354C، توان ضربه‌پذیری بالایی دارد؛ با این حال، استفاده از راه‌اندازهای نرم (Soft Starter) یا درایوهای فرکانس متغیر (VFD) به افزایش طول عمر سیم‌پیچ و تثبیت هرچه بیشتر ولتاژ در لحظه استارت کمک شایانی می‌نماید.

ویژگی‌های دیزل ژنراتور بادوین 500 کاوا مدل 6M21G500/5

موتور ۱۲.۵۴ لیتری با طراحی بادوین فرانسه

موتور قدرتمند مدل 6M21G500/5 با ساختار ۶ سیلندر خطی، قطر پیستون 127 mm و کورس پیستون 165 mm، تعادل مکانیکی فوق‌العاده‌ای در دور کاری 1500 RPM ایجاد می‌کند که از لرزش‌های ناخواسته جلوگیری کرده و توان خروجی را پایدار می‌سازد.

سیستم مکش توربوشارژ افترکولر پربازده

سامانه توربوشارژ افترکولر موجب خنک‌سازی هوای فشرده ورودی به سیلندر و افزایش چگالی مولکول‌های اکسیژن می‌شود. این ساختار احتراق کامل‌تر سوخت، افزایش بازده حرارتی و کاهش آلایندگی دود خروجی را تضمین می‌کند.

گاورنر الکترونیکی فوق‌العاده حساس

تثبیت دقیق دور موتور در 1500 RPM و نگه‌داشتن فرکانس روی 50 Hz تحت نوسانات ناگهانی بار شبکه، به وسیله سیستم گاورنر الکترونیکی محقق شده که مصرف سوخت را در هر لحظه با توان مصرفی واقعی تطبیق می‌دهد.

آلترناتور استمفورد پاور SLG354C تک‌بلبرینگ

ژنراتور ۴ پل تک‌بلبرینگ صفحه‌ای با خروجی ولتاژ 230/400 V، مقاومت حرارتی بالا و تلفات مغناطیسی ناچیز، تلفیقی از راندمان بالا و نگهداری آسان را در پروژه‌های سخت صنعتی به همراه دارد.

قابلیت تحمل اضافه‌بار ۱۱۰ درصدی

یکی از مزایای متمایز این موتور، امکان کارکرد مداوم با ۱۱۰ درصد توان نامی به مدت ۱ ساعت در هر ۱۲ ساعت کاربری است که در مدیریت پیک بارهای موقت سایت‌های صنعتی مزیتی بنیادین محسوب می‌شود.

انعطاف‌پذیری مدار کنترل و تابلو برق صنعتی

این سیستم قابلیت کوپله با تابلوهای فرمان دستی مجهز به بردهای صنعتی Datakom یا تابلوهای چنج‌اور اتوماتیک (ATS) با کلیدها و کنتاکتورهای استاندارد از برندهای معتبر Sassin یا Hyundai را داراست.

مزایا و محدودیت‌های دیزل ژنراتور بادوین 500 کاوا مدل 6M21G500/5

مزایا

محدودیت‌ها و ملاحظات پیش از خرید

نحوه انتخاب دیزل ژنراتور بادوین 500 کاوا مدل 6M21G500/5

گام اول: ممیزی توان و جریان نامی مصرف‌کننده‌ها

1. فهرست‌برداری از تجهیزات سه‌فاز و تک‌فاز: جمع‌آوری توان اکتیو (kW) کلیه مصرف‌کننده‌ها به همراه تفکیک بارهای مقاومتی، روشنایی و بارهای الکتروموتوری.


2. محاسبه جریان استارت (Starting Current): اعمال ضرایب جریان هجومی برای موتورهایی که فاقد اینورتر یا سافت‌استارتر هستند.


3. اعمال ضریب هم‌زمانی: تخمین واقعی درصدی از بارها که به صورت هم‌زمان در اوج مصرف زیر بار قرار می‌گیرند با در نظر گرفتن Cos φ = 0.8.


گام دوم: تفکیک نوع کاربری بر مبنای توان پرایم یا استندبای

• حالت کاربری پیوسته (Prime): اگر پروژه در منطقه فاقد شبکه برق است، بار دائم نباید از مرز 450 kVA / 364 kW تجاوز نماید.


• حالت کاربری اضطراری (Standby): در صورتی که دیزل ژنراتور به عنوان پشتیبان برق شهر در بیمارستان‌ها یا برج‌ها نصب می‌شود، توان تا سقف 500 kVA / 400 kW پاسخ‌گوی نیاز سایت خواهد بود.


گام سوم: تعیین نوع تابلو برق و تجهیزات حفاظتی

• تابلو دستی: برای سایت‌های کارگاهی و صنعتی که کنترل دستگاه به صورت مستقیم توسط تکنسین و با برد کنترلی Datakom انجام می‌شود.


• تابلو اتوماتیک اضطراری (ATS / AMF): مجهز به قطعات حفاظتی برندهای Sassin یا Hyundai برای سوییچ اتوماتیک جریان برق در زمان قطعی کمتر از چند ثانیه.

نصب و نگهداری دیزل ژنراتور بادوین 500 کاوا مدل 6M21G500/5

رعایت دستورالعمل‌های فنی نصب و نگهداری دوره‌ای، متضمن بهره‌وری حداکثری و افزایش عمر مفید دستگاه خواهد بود:

الزامات استقرار مکانیکی، تهویه و کابل‌کشی

• فونداسیون استاندارد: احداث پی بتنی مسلح با تراز کامل و حداقل ضخامت متناسب با وزن و ارتعاشات دینامیکی دستگاه.


• مهار ارتعاش: مهار نوسانات شاسی با استفاده از ۴ عدد لرزه‌گیر دسته موتور سنتر ۱۴ با پیچ ۱۲ بر روی شاسی ساخته شده از ورق ۲۸۰ کیلوگرمی.


• کانال‌کشی اگزوز و آکاردئونی: تخلیه مستقیم گازهای حاصل از احتراق به فضای آزاد با استفاده از لوله‌کشی استاندارد، عایق حرارتی مناسب و اتصالات انعطاف‌پذیر.


• گردش هوای اتاق دیزل: طراحی دریچه‌های ورود هوای تازه و داکت خروجی هوای داغ رادیاتور ۵۵ لیتری به گونه‌ای که چرخش مجدد هوای گرم رخ ندهد.


• کابل‌کشی قدرت: اتصال مطمئن خطوط خروجی ژنراتور با استفاده از کابل قانتاق 50، کابلشو قانتاق 50، عایق‌کاری با شیرینگ حرارتی و اتصال دقیق سیستم ارتینگ حفاظتی.


جدول بازرسی و سرویس‌های دوره‌ای

قطعات یدکی دیزل ژنراتور بادوین 500 کاوا مدل 6M21G500/5

برای ساخت شاسی، اتصالات پایپینگ، خطوط سوخت‌رسانی و مدارهای الکتریکی این پکیج، اقلام زیر در استاندارد مونتاژ آن تعبیه شده است:

جمع‌بندی خرید دیزل ژنراتور بادوین 500 کاوا مدل 6M21G500/5 از هایپر صنعت ویراکو

دیزل ژنراتور بادوین مدل 6M21G500/5 با تلفیق موتور ۱۲.۵۴ لیتری توربوشارژ افترکولر تحت لیسانس بادوین فرانسه و آلترناتور صنعتی تک‌بلبرینگ Stamford Power مدل SLG354C، پاسخی استاندارد و قدرتمند به نیازهای سنگین برق اضطراری و دائم در صنایع مختلف است. قابلیت ارائه 450 kVA توان دائم و 500 kVA توان اضطراری، در کنار تحمل اضافه‌بار ۱۱۰ درصدی، گاورنر الکترونیکی دقیق و سیستم خنک‌کاری ۵۵ لیتری، امنیت انرژی پایدار تأسیسات شما را تضمین می‌کند.

هایپر صنعت ویراکو با تکیه بر تخصص فنی مهندسین خود، ارائه‌دهنده خدمات تخصصی در زمینه محاسبه بار الکتریکی سایت، ساخت شاسی صنعتی سفارشی و مونتاژ تابلوهای دستی و چنج‌اور اتوماتیک (ATS) متناسب با استاندارد پروژه‌های کارفرمایان است.
