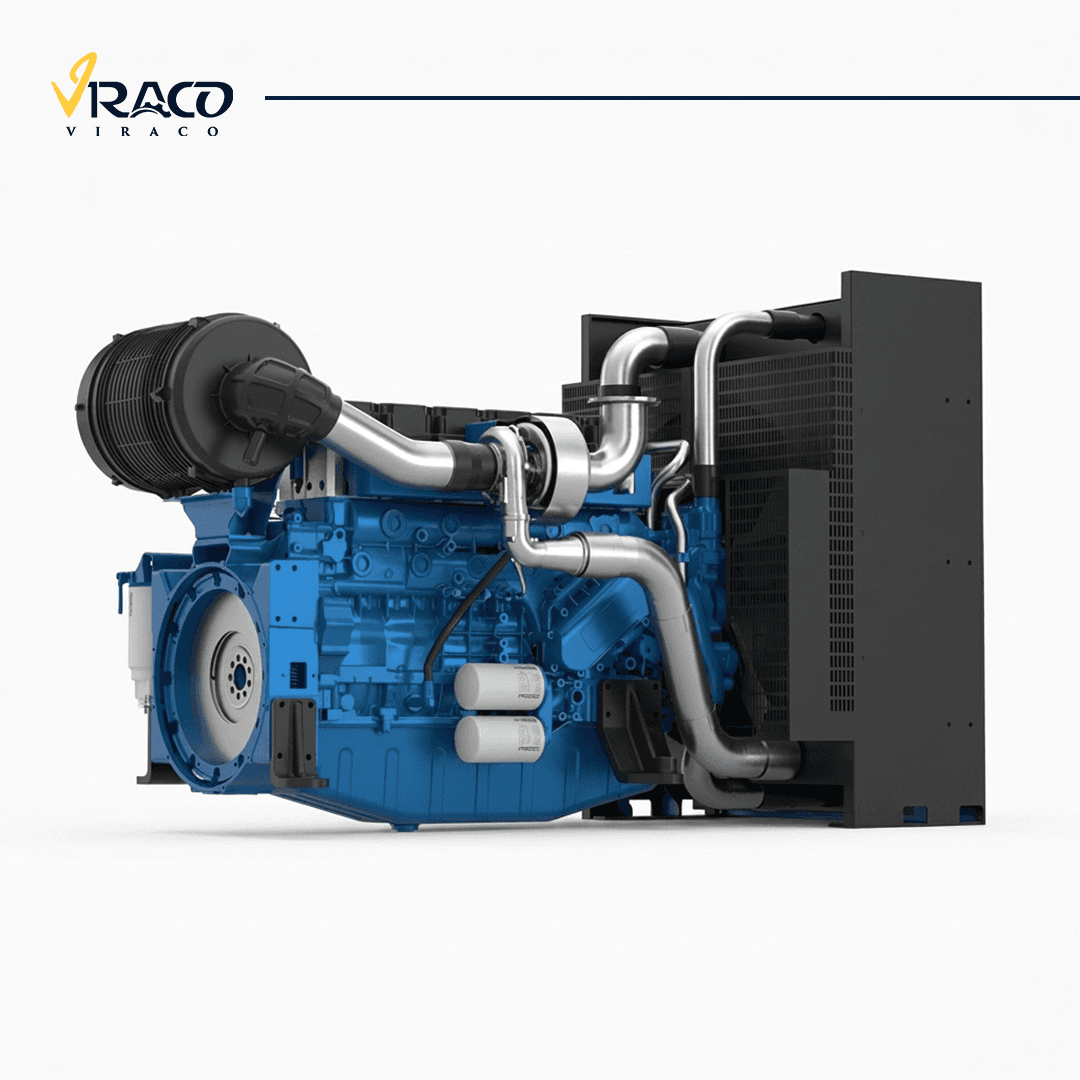

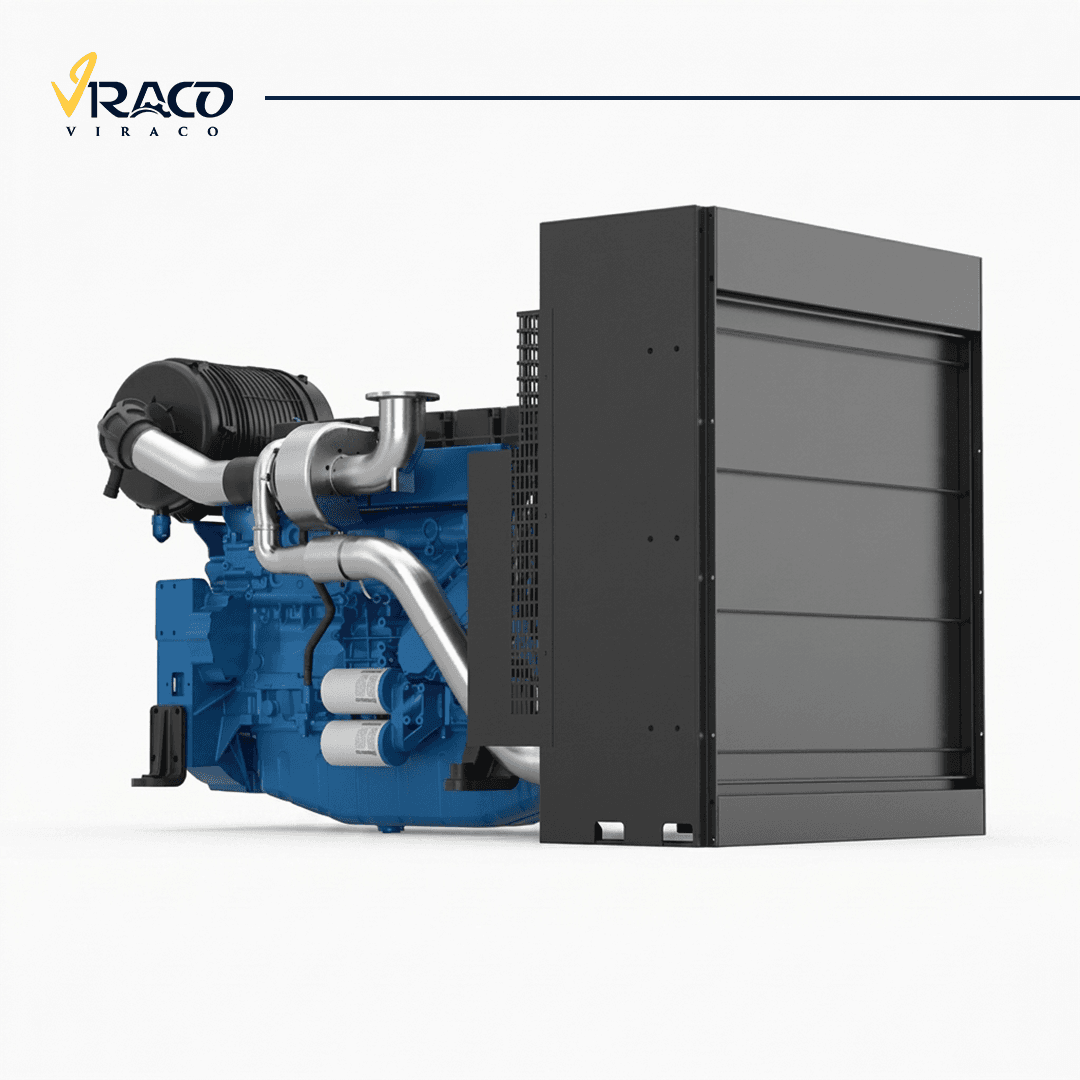

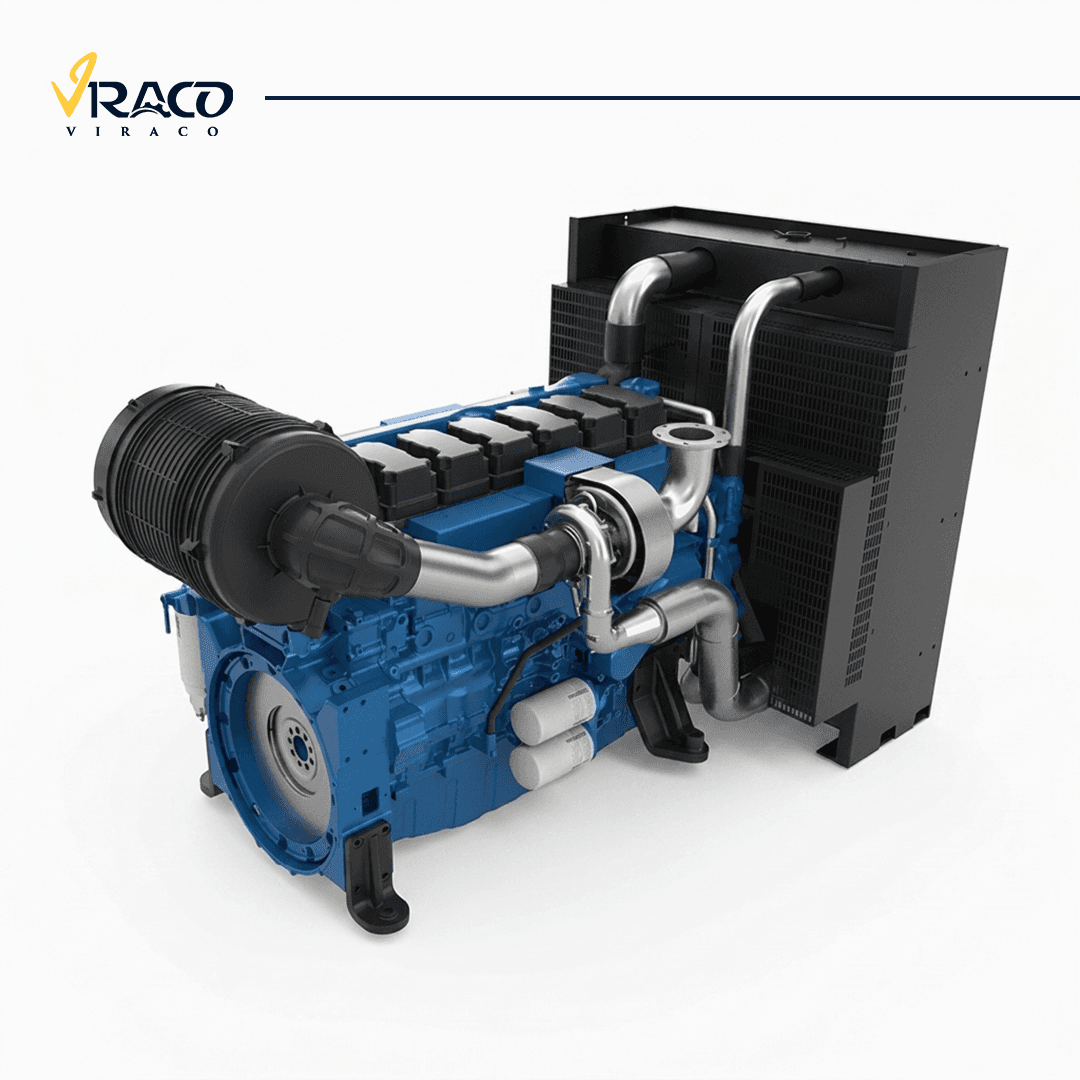

دیزل ژنراتور بادوین 660 کاوا مدل 8M21G660/5
دیزل ژنراتور بادوین 660 kVA مدل 8M21G660/5 یک پکیج مولد برق سنگین، پرقدرت و مهندسیشده برای صنایع بزرگ و تأسیسات استراتژیک است که به نیروی محرکه دائم و اضطراری بدون نوسان نیاز دارند. این دستگاه بر پایه یک موتور قدرتمند ۸ سیلندر خطی بادوین با حجم جابهجایی عظیم 16.72 L توسعه یافته که توانایی تولید توان مکانیکی پرایم 480 kW (643 HP) و توان استندبای 528 kW (707 HP) را داراست. سامانه تنفس این بلوک سیلندر از نوع توربوشارژ افترکولر بوده و همراه با نسبت تراکم 15:1 و سیستم پاشش سوخت تزریق مستقیم، راندمان حرارتی بالا و احتراق پایدار را در شرایط آبوهوایی سخت تضمین میکند.
در بخش تولید توان الکتریکی، موتور ۸ سیلندر بادوین با یک آلترناتور سنکرون براشلس (بدون جاروبک) خودتحریک Stamford Power با کلاس عایقی H، استاندارد حفاظتی IP23 و مجهز به رگولاتور ولتاژ خودکار SX460 AVR هماهنگ شده است. این ژنراتور در سرعت دورانی پایدار 1500 RPM و فرکانس نامی 50 Hz، خروجی الکتریکی با توان پرایم 600 kVA (480 kW) و توان اضطراری 660 kVA (528 kW) را در ولتاژ سهفاز 400 V با ضریب توان 0.8 با ثبات کامل ولتاژ و فرکانس به شبکه مصرفکننده تحویل میدهد.
جدول مشخصات فنی دیزل ژنراتور بادوین 660 کاوا مدل 8M21G660/5
مشخصه فنی | واحد | مقدار |
|---|---|---|
برند موتور | - | Baudouin |
مدل موتور | - | 8M21G660/5 |
اصالت برند موتور | - | فرانسه |
کشور سازنده موتور | - | چین |
توان پرایم موتور (Prime Power) | kW / HP | 480 / 643 |
توان استندبای موتور (Standby Power) | kW / HP | 528 / 707 |
تعداد سیلندر | عدد | 8 |
آرایش سیلندرها | - | خطی |
حجم کل موتور (Displacement) | L | 16.72 |
سیستم تنفس و مکش هوا | - | توربوشارژ افترکولر |
سامانه خنککاری | - | آبخنک |
نوع گاورنر | - | الکترونیکی |
سرعت دورانی نامی | RPM | 1500 |
قطر سیلندر × کورس پیستون | mm | 127 × 165 |
نسبت تراکم سیلندر | - | 15:1 |
سامانه پاشش سوخت | - | تزریق مستقیم |
ولتاژ سیستم الکتریکی استارت | V. DC | 24 |
ظرفیت کارتر و مخزن روغن | L | 44 |
ظرفیت مایع خنککننده (رادیاتور) | L | 70 |
حداکثر دمای گازهای خروجی اگزوز | °C | 600 |
وزن خشک موتور دیزل | kg | 1819 |
مصرف سوخت موتور دیزل در درصدهای مختلف بار نامی
درصد بارگذاری موتور | مصرف سوخت به لیتر در ساعت (L/h) |
|---|---|
50% بار نامی | 64.7 |
75% بار نامی | 95.4 |
100% بار نامی کامل | 124.2 |
مشخصات آلترناتور و توان کوپله ژنراتور
مشخصه فنی | واحد | مقدار |
|---|---|---|
برند آلترناتور (ژنراتور تک) | - | Stamford Power |
مدل درجشده در اسناد فنی | - | SLG184E (نیاز به تطبیق ابعادی/فریم) |
کشور سازنده آلترناتور | - | چین |
نوع تحریک / ساختار جاروبک | - | خودتحریک (Self-Excited) / بدون جاروبک (Brushless) |
سیستم تنظیم خودکار ولتاژ | - | رگولاتور SX460 AVR |
کلاس عایقبندی حرارتی سیمپیچ | - | Class H |
درجه حفاظت فیزیکی | - | IP23 |
فرکانس نامی خروجی | Hz | 50 |
سرعت دورانی آلترناتور | RPM | 1500 |
ولتاژ خروجی نامی | V | 400 |
ضریب توان (Power Factor) | Cos φ | 0.8 |
توان پرایم الکتریکی (Prime) | kVA / kW | 600 / 480 |
توان اضطراری الکتریکی (Standby) | kVA / kW | 660 / 528 |
وزن کل دیزل ژنراتور (بدون کانوپی) | kg | 4400 |
ابعاد پکیج بدون کانوپی (L×W×HL \times W \times HL×W×H) | mm | 3400 × 1600 × 2050 |
(نکته فنی برای خریداران: کد مدل SLG184E در جداول تجاری ورودی برای این رده توانی ذکر شده، اما فریمهای ۵۰۰ تا ۶۰۰ کاوا در استاندارد استمفورد پاور عموماً در سریهای SLG354 تولید میشوند؛ بنابراین هنگام ثبت سفارش، کد دقیق آلترناتور و پلاک از طریق تیم مهندسی تطبیق داده خواهد شد.)
کاربرد دیزل ژنراتور بادوین 660 کاوا مدل 8M21G660/5
با توجه به توان پرایم 600 kVA و واکنش سریع گاورنر الکترونیکی به تغییرات بار، این دستگاه در خطوط سنگین زیر به کار گرفته میشود:
کارخانجات تولیدی و صنایع سنگین: تغذیه کورههای القایی، خطوط ریختهگری، پرسهای هیدرولیک، ماشینآلات اکستروژن، صنایع فولاد و خطوط پیوسته صنایع غذایی.
مجتمعهای عظیم دامپروری و کشتوصنعت: تأمین برق سالنهای پرورش طیور گوشتی و تخمگذار با دهها فن تهویه هوای همزمان و مزارع پرورش ماهی با پمپهای هوادهی پیوسته.
بیمارستانهای فوقتخصصی و مراکز درمانی: برقرسانی اضطراری و حساس به اتاقهای عمل، دستگاههای MRI، سیتیاسکن و سردخانههای دارویی بدون تحمل کوچکترین افت ولتاژ.
مراکز داده (Data Centers) و مخابرات: پشتیبانی سرورها، رکهای پردازشی و سیستمهای سرمایشی دقیق دیتاسنترها.
پروژههای عمرانی، معادن و ایستگاههای پمپاژ: راهاندازی بوسترپمپهای آبرسانی سنگین و سنگشکنها در سایتهای فاقد دسترسی به شبکه پایدار برق.
ویژگیهای دیزل ژنراتور بادوین 660 کاوا مدل 8M21G660/5
موتور قدرتمند ۸ سیلندر خطی: حجم سیلندر 16.72 L فضای احتراق ایدهآلی را فراهم ساخته تا موتور زیر بارهای ضربهای دچار افت دور شدید نشود.
گاورنر الکترونیکی فوقسریع: تنظیم میلیثانیهای میزان پاشش سوخت برای تثبیت فرکانس روی 50 Hz حتی هنگام استارت همزمان بارهای سنگین القایی.
پایداری ولتاژ با رگولاتور SX460 AVR: کنترل مداوم تحریک مغناطیسی ژنراتور بدون جاروبک و جلوگیری از آسیب به تجهیزات حساس الکترونیکی.
سیستم خنککاری پرظرفیت ۷۰ لیتری: رادیاتور تقویتشده آبخنک با راندمان بالا برای تخلیه مؤثر گرمای بلوک سیلندر در مناطق گرمسیری و بارهای مداوم.
کلاس عایقی H و حفاظت IP23: مقاومت سیمپیچ در برابر افزایش دمای ناشی از لود کامل و محافظت محفظه ژنراتور در برابر قطرات آب و ذرات معلق محیطهای کارگاهی.
مزایا و محدودیتهای دیزل ژنراتور بادوین 660 کاوا مدل 8M21G660/5
مزایا
توجیه اقتصادی کمنظیر: قیمت تمامشده بسیار رقابتی در مقایسه با برندهای اروپایی با حفظ استانداردهای مهندسی لیسانس فرانسه.
پایداری خروجی در لی و تعمیرات: فراوانی فیلتراسیون، اورینگها، سرسیلندرها و قطعات ان ساعتهای اوج مصرف و پیکسایی است.
دسترسپذیری قطعات مصرفی و تعمیرات: فراوانی فیلتراسیون، اورینگها، سرسیلندرها و قطعات انژکتوری در بازار ایران و پشتیبانی تخصصی.
محدودیتها
محدودیت زمانی بار استندبای: توان اضطراری 660 kVA صرفاً برای شرایط قطعی موقت شبکه تا سقف ۲ ساعت متوالی توصیه میشود و در حالت کارکرد پیوسته باید بار روی 600 kVA تنظیم گردد.
ابعاد و وزن سنگین: وزن بدون کانوپی دستگاه به 4400 kg میرسد که نیازمند محاسبات دقیق فونداسیون بتنی مسلح و جرثقیل متناسب جهت تخلیه است.
نحوه انتخاب دیزل ژنراتور بادوین 660 کاوا مدل 8M21G660/5
محاسبه بارهای الکتروموتوری با ضریب استارت: الکتروموتورهای با راهاندازی مستقیم (DOL) بین ۴ تا ۷ برابر جریان نامی مصرف میکنند؛ این ضریب باید با توان پرایم 480 kW محاسبه شود.
بررسی دمای محیط و ارتفاع پروژه (Derating): ارتفاع بالای ۱۰۰۰ متر از سطح دریا و دمای محیطی بالای ۴۰ درجه سانتیگراد سبب افت راندمان تنفس توربوشارژر میشود که باید ضریب افت توان اعمال گردد.
تحلیل الگوی مصرف سوخت: در بار ۷۵ درصد، مصرف دستگاه 95.4 L/h است؛ لذا حجم مخزن روزانه و مخزن ذخیره مادر باید بر اساس ساعات قطع برق طراحی شود.
مشاوره و تاییدیه فنی: > برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
نصب و نگهداری دیزل ژنراتور بادوین 660 کاوا مدل 8M21G660/5
فونداسیون و مهار ارتعاش: ایجاد سکوی بتنی مسلح با ضخامت متناسب، استفاده از لرزهگیرهای مهندسی لاستیکی و رعایت فاصله حداقل ۱.۵ متری از دیوارها برای گردش مناسب هوا.
تهویه هوای رادیاتور: نصب داکت برزنتی آکاردئونی از جلوی شبکه رادیاتور تا دریچه خروجی هوای موتورخانه جهت ممانعت از بازگشت هوای داغ خروجی.
مسیر گازهای اگزوز: استفاده از لوله اگزوز با حداقل قطر استاندارد، تعبیه اتصالات فلکسیبل استیل و عایقکاری نسوز لوله برای جلوگیری از انتقال گرمای ۶۰۰ درجه سانتیگرادی به محیط.
سرویس و فیلتراسیون: استفاده از ۴۴ لیتر روغن دیزلی استاندارد در مخزن کارتر، تعویض روغن اول پس از ۵۰ ساعت کاری (آببندی) و سپس هر ۲۵۰ ساعت کارکرد همراه با فیلتر روغن و گازوئیل.
قطعات یدکی و اقلام مصرفی دیزل ژنراتور بادوین 660 کاوا مدل 8M21G660/5
برای حفظ راندمان این مولد در طولانیمدت، تأمین قطعات یدکی باکیفیت و استاندارد ضروری است:
موتور دیزل ۸ سیلندر بادوین مدل 8M21G660/5
آلترناتور ۴ پل سنکرون بدون جاروبک Stamford Power
رگولاتور ولتاژ اتوماتیک SX460 AVR
فیلترهای مصرفی (فیلتر اولیه و ثانویه روغن، فیلتر سوخت و آبگیر گازوئیل، فیلتر هوای دوبل)
سنسورهای پایش فشار روغن، سنسور دمای آب و پیکآپ مغناطیسی گاورنر الکترونیکی
شاسی صنعتی فولادی مقاوم به همراه لرزهگیرهای دسته موتور و ژنراتور
سیستم استارت ۲۴ ولت شامل اتوماتیک استارت، استارتر و دینام شارژ باتری
جمعبندی برای خرید دیزل ژنراتور بادوین 660 کاوا مدل 8M21G660/5 از هایپر صنعت ویراکو
دیزل ژنراتور 660 kVA بادوین مدل 8M21G660/5 یک راهحل قدرتمند، مطمئن و با بازدهی اقتصادی عالی برای تمامی واحدهای صنعتی، بیمارستانی و مزارع کشاورزی بزرگ است. هایپر صنعت ویراکو با تأمین مستقیم تجهیزات اورجینال، اجرای کوپله استاندارد صنعتی و ارائه مشاورههای دقیق مهندسی پیش از خرید، امنیت تأمین توان پروژههای شما را تضمین مینماید.
ما در هایپر صنعت ویراکو تمامی مراحل از انتخاب ظرفیت تا راهاندازی و تأمین مطمئن قطعات یدکی را با تعهد کامل پشتیبانی میکنیم.
