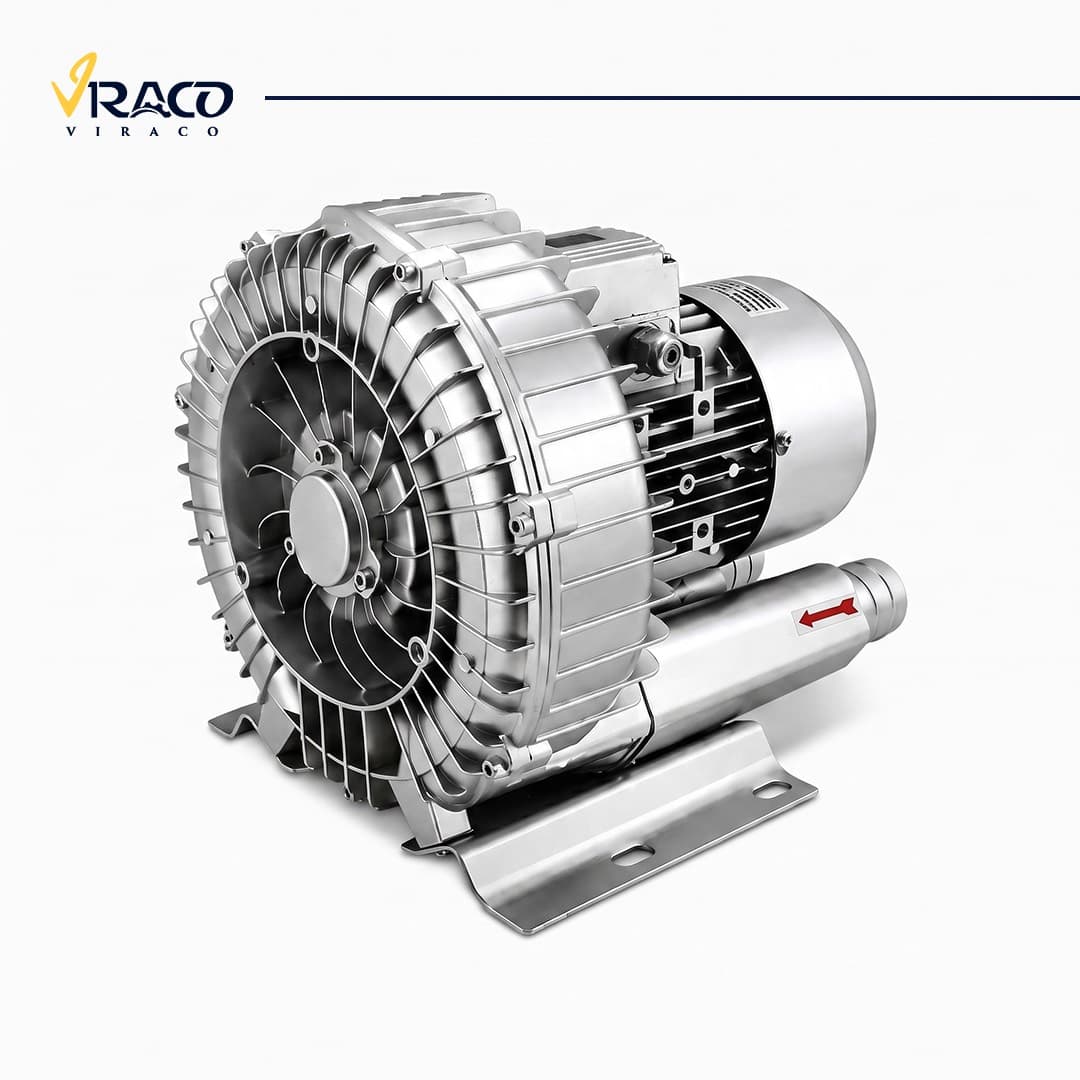

ساید چنل گرینکو 2.2 کیلووات تک‌فاز مدل 2RB 710-7AA11
ساید چنل گرینکو 2.2 کیلووات تک‌فاز مدل 2RB 710-7AA11 یک بلوئر ساید چنل تک‌پروانه برای ایجاد جریان هوا در دو حالت دمش و مکش است. این دستگاه با توان 2.2 kW معادل 3 HP، سرعت چرخش 3000 RPM و حداکثر فشار دمش 190 mbar، برای استفاده در سامانه‌های انتقال پنوماتیکی، هوادهی، مکش وکیوم، تجهیزات بسته‌بندی و بسیاری از ماشین‌آلات صنعتی طراحی شده است.
برق مصرفی این مدل تک‌فاز با ولتاژ 230 V است و جریان نامی آن 12.8 A اعلام شده است. بدنه آلومینیومی، کلاس حرارتی F، ورودی و خروجی 55 mm و پایه‌های نگهدارنده فلزی، امکان نصب و استفاده از آن را در پروژه‌های صنعتی و کارگاهی فراهم می‌کند.
این مدل به‌دلیل طراحی تک‌پروانه، برای کاربردهایی مناسب است که به فشار و دبی مشخص در یک سامانه جمع‌وجور نیاز دارند. بااین‌حال، انتخاب نهایی باید بر اساس فشار موردنیاز، دبی واقعی، طول مسیر لوله‌کشی، نوع سیال و شرایط کاری انجام شود. برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
مشخصات فنی ساید چنل گرینکو مدل 2RB 710-7AA11
مشخصه | مقدار |
برند | گرینکو |
مدل | 2RB 710-7AA11 |
نوع دستگاه | ساید چنل بلوئر |
نوع پروانه | تک‌پروانه |
توان موتور | 2.2 Kw |
توان معادل | 3 HP |
برق مصرفی | تک‌فاز |
ولتاژ کاری | 230 V |
جریان نامی | 12.8 A |
سرعت چرخش | 3000 RPM |
حداکثر فشار دمش | 190 mbar |
حداکثر فشار مکش | 190- mbar |
دبی اعلام‌شده | 315 تا 318 m³/h |
سایز ورودی و خروجی | 55 mm |
نوع اتصال | رزوه‌ای |
جنس بدنه | آلومینیوم |
کلاس حرارتی | F |
میزان صدا | 72 Db |
ابعاد | 295 × 346 × 337 mm |
تجهیزات نصب | پایه‌های نگهدارنده فلزی |
قابلیت اعلام‌شده | امکان نصب شیر اطمینان |
نکته درباره دبی: در اطلاعات فنی ارائه‌شده، دبی دستگاه در دو مقدار 315 و 318 m³/h درج شده است. برای جلوگیری از تصمیم‌گیری بر اساس داده ناهماهنگ، مقدار نهایی را هنگام استعلام از واحد فروش یا کارشناسان فنی هایپر صنعت ویراکو بررسی کنید.
ساید چنل گرینکو 2RB 710-7AA11 چگونه کار می‌کند؟
ساید چنل با چرخش پروانه، هوا را از مسیر ورودی دریافت و پس از افزایش فشار، از مسیر خروجی عبور می‌دهد. بسته به نحوه اتصال لوله‌ها و طراحی مدار، دستگاه می‌تواند برای دمش یا مکش به کار رود.
در این مدل، پروانه تک‌مرحله‌ای درون بدنه آلومینیومی قرار گرفته است. توان 2.2 kW و سرعت 3000 RPM، امکان ایجاد جریان هوای موردنیاز در کاربردهایی با فشار دمش یا مکش متوسط را فراهم می‌کند. عملکرد واقعی دستگاه به عواملی مانند قطر و طول لوله، تعداد زانویی‌ها، نوع فیلتر، فشار برگشتی و میزان نشتی مدار وابسته است.
کاربردهای ساید چنل گرینکو 2.2 کیلووات تک‌فاز
ساید چنل گرینکو مدل 2RB 710-7AA11 در کاربردهایی استفاده می‌شود که به جریان هوای پیوسته، مکش یا دمش کنترل‌شده نیاز دارند. مهم‌ترین زمینه‌های استفاده عبارت‌اند از:
انتقال پنوماتیکی مواد
در سامانه‌های انتقال مواد با هوا، بلوئر وظیفه ایجاد جریان هوای لازم برای جابه‌جایی مواد در مسیر لوله‌کشی را بر عهده دارد. پیش از انتخاب باید وزن، شکل، چگالی و حساسیت ماده، طول مسیر و فشار موردنیاز مشخص شود.
مکش و نگهداری اجسام
این دستگاه می‌تواند در تجهیزات مکش برای برداشتن، جابه‌جا کردن یا نگهداری قطعات به کار رود. میزان مکش موردنیاز در این کاربرد به وزن قطعه، سطح تماس، جنس قطعه و آب‌بندی مدار بستگی دارد.
هوادهی استخر، جکوزی و پرورش ماهی
در برخی سامانه‌های هوادهی، ساید چنل برای انتقال هوا به آب استفاده می‌شود. طراحی مسیر هوادهی، عمق آب، تعداد دیفیوزرها و فشار برگشتی باید با ظرفیت بلوئر هماهنگ باشد.
تصفیه‌خانه‌ها و فرآیندهای هوادهی
استفاده در هوادهی تصفیه‌خانه‌ها و برخی فرآیندهای زیست‌محیطی، نیازمند بررسی پیوسته‌کاری، دمای محیط، فشار خط و شرایط خورنده یا مرطوب است.
ماشین‌آلات بسته‌بندی و خطوط تولید
در تجهیزات بسته‌بندی، مرتب‌سازی، جابه‌جایی وکیومی و نگهداری قطعات، می‌توان از این ساید چنل به‌عنوان منبع مکش یا دمش استفاده کرد؛ مشروط بر اینکه فشار و دبی دستگاه با نیاز ماشین هماهنگ باشد.
صنایع چاپ و کاغذ
این مدل در تجهیزات چاپ، چاپگرهای لیزری، دستگاه‌های کپی و فرآوری کاغذ قابل استفاده است؛ به‌خصوص در بخش‌هایی که مکش ورق، انتقال هوا یا جداسازی نیاز باشد.
ماشین‌آلات نساجی
در ماشین‌آلات نساجی، ساید چنل می‌تواند در فرآیندهای مکش، انتقال هوا و کنترل جریان استفاده شود. میزان گردوغبار و الیاف محیط باید در انتخاب فیلتر و برنامه سرویس در نظر گرفته شود.
تجهیزات دندان‌پزشکی و آنالیز گاز
در تجهیزات تخصصی مانند دستگاه‌های دندان‌پزشکی یا سامانه‌های آنالیز گاز، باید پاکیزگی هوای عبوری، سازگاری متریال، فشار دقیق و الزامات سازنده دستگاه بررسی شود.
پاکسازی خاک و شکل‌دهی حرارتی
برخی سامانه‌های پاکسازی و بهسازی خاک و ماشین‌آلات شکل‌دهی با کمک حرارت نیز به جریان هوای دمشی یا مکشی نیاز دارند. در این کاربردها، دمای سیال و احتمال وجود ذرات یا بخارات باید پیش از خرید بررسی شود.
فرآوری مواد غذایی
در خطوط فرآوری و بسته‌بندی مواد غذایی، استفاده از ساید چنل باید مطابق الزامات بهداشتی، نوع تماس با هوا، محل نصب و استاندارد داخلی خط تولید انجام شود. برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
ویژگی‌های ساید چنل گرینکو مدل 2RB 710-7AA11
توان 2.2 kW و برق تک‌فاز
توان 2.2 kW معادل 3 HP، این مدل را برای پروژه‌هایی مناسب می‌کند که برق سه‌فاز در محل نصب در دسترس نیست یا طراحی سیستم بر پایه برق تک‌فاز انجام شده است. جریان نامی 12.8 A باید در انتخاب کابل، حفاظت الکتریکی و تجهیزات کنترلی لحاظ شود.
طراحی تک‌پروانه
تک‌پروانه بودن دستگاه، ساختار آن را برای کاربردهای مشخص و مدارهایی با نیاز فشاری تعریف‌شده مناسب می‌کند. این ویژگی به‌تنهایی نشان‌دهنده برتری یا ضعف دستگاه نیست؛ بلکه باید با نقطه کاری سامانه مقایسه شود.
بدنه آلومینیومی
بدنه آلومینیومی وزن دستگاه را در محدوده 30 kg نگه می‌دارد و به دفع حرارت بدنه کمک می‌کند. بااین‌حال، شرایط محیطی مانند رطوبت، گردوغبار، مواد شیمیایی و دمای محیط باید در محل نصب بررسی شود.
کلاس حرارتی F
موتور این ساید چنل دارای کلاس حرارتی F اعلام شده است. این مشخصه به تحمل حرارتی سیستم عایقی موتور مربوط می‌شود و نباید با مجاز بودن دستگاه برای هر دمای محیط یا هر نوع کارکرد مداوم یکسان در نظر گرفته شود.
امکان نصب شیر اطمینان
قابلیت نصب شیر اطمینان می‌تواند برای کنترل فشار و محافظت از مدار در برابراز سام یا شرایط غیرعادی مفید باشد. انتخاب و تنظیم شیر باید بر اساس فشار مجاز سامانه و مشخصات واقعی خط انجام شود.
پایه‌های فلزی نگهدارنده
پایه‌های فلزی، امکان استقرار دستگاه روی سطح یا شاسی را فراهم می‌کنند. برای کاهش لرزش و صدای انتقالی، سطح نصب باید صاف، محکم و متناسب با وزن دستگاه باشد.
مزایا و محدودیت‌های ساید چنل گرینکو 2RB 710-7AA11
مزیت | توضیح فنی |
برق تک‌فاز | مناسب برای کارگاه‌ها، واحدهای صنعتی و محل‌هایی که برق سه‌فاز در دسترس نیست |
توان 2.2 kW | تأمین توان موردنیاز برای طیف مشخصی از کاربردهای دمش و مکش |
فشار دمش و مکش اعلام‌شده | حداکثر فشار 190 mbar برای طراحی مدارهای هوایی مشخص |
بدنه آلومینیومی | کمک به انتقال حرارت و کاهش وزن سازه‌ای |
کلاس حرارتی F | برخورداری از سیستم عایقی با کلاس حرارتی اعلام‌شده F |
طراحی تک‌پروانه | مناسب برای مدارهایی که نقطه کاری آن‌ها با ساختار تک‌مرحله‌ای هماهنگ است |
ورودی و خروجی 55 mm | امکان هماهنگ‌سازی با اتصالات و لوله‌کشی متناسب |
محدودیت‌ها و نکات مهم
مقدار دبی در داده‌های ارائه‌شده 315 و 318 m³/h ذکر شده است و باید پیش از ثبت سفارش نهایی شود.
میزان صدای اعلام‌شده 72 dB است؛ بنابراین برای محیط‌های حساس به صدا، محل نصب و تمهیدات کاهش صوت باید از قبل بررسی شود.
این دستگاه برای هر فشار و دبی‌ای مناسب نیست و انتخاب آن بدون بررسی منحنی عملکرد می‌تواند باعث افت راندمان یا عملکرد نامطلوب شود.
جریان نامی 12.8 A نیازمند انتخاب صحیح کابل، کلید حفاظتی و تجهیزات برق‌رسانی است.
ورود گردوغبار، رطوبت یا ذرات به مسیر مکش می‌تواند به عملکرد دستگاه آسیب بزند؛ استفاده از فیلتر مناسب در صورت نیاز باید بررسی شود.
اطلاعاتی مانند درجه حفاظت IP، محدوده دمای مجاز محیط، منحنی کامل عملکرد، نوع یاتاقان و جزئیات گارانتی در داده‌های ورودی ارائه نشده است. برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
نحوه انتخاب ساید چنل مناسب برای سیستم
انتخاب ساید چنل نباید فقط بر اساس توان موتور یا قیمت انجام شود. برای بررسی مناسب بودن مدل 2RB 710-7AA11، موارد زیر را مشخص کنید:
1. تعیین نوع عملکرد؛ دمش یا مکش
ابتدا مشخص کنید دستگاه قرار است هوا را به مدار بفرستد یا از مدار خارج کند. فشار مثبت و فشار منفی نیازهای متفاوتی ایجاد می‌کنند و طراحی اتصالات نیز باید متناسب با آن باشد.
2. محاسبه فشار موردنیاز
فشار موردنیاز از مجموع افت فشار لوله، فیلتر، شیرها، زانویی‌ها، نازل‌ها و تجهیزات انتهایی به دست می‌آید. اگر فشار واقعی مدار از ظرفیت دستگاه بیشتر باشد، دبی کاهش پیدا می‌کند و موتور ممکن است تحت فشار قرار گیرد.
3. بررسی دبی واقعی
دبی اعلام‌شده باید با حجم هوای موردنیاز فرآیند مقایسه شود. طول مسیر، قطر لوله، نشتی و تجهیزات جانبی می‌توانند دبی نهایی را تغییر دهند. به دلیل اختلاف عدد دبی در اطلاعات موجود، مقدار نهایی را پیش از خرید استعلام کنید.
4. بررسی برق محل نصب
مدل موردنظر تک‌فاز و 230 V است و جریان نامی آن 12.8 A اعلام شده است. ظرفیت تابلو برق، سطح مقطع کابل، طول کابل، افت ولتاژ و تجهیزات حفاظتی باید توسط فرد متخصص بررسی شود.
5. توجه به فضای نصب
ابعاد دستگاه 295 × 346 × 337 mm و وزن آن 30 kg است. علاوه بر فضای خود دستگاه، برای گردش هوا، دسترسی سرویس و اتصال ایمن لوله‌ها نیز فضای کافی در نظر بگیرید.
6. مقایسه با مدل‌های مشابه
هنگام مقایسه این مدل با ساید چنل‌های دیگر، فقط توان را بررسی نکنید. تعداد پروانه، فشار دمش و مکش، دبی در نقطه کاری، برق مصرفی، میزان صدا، ابعاد، وزن، کلاس حرارتی و شرایط خدمات فنی باید هم‌زمان مقایسه شوند.
اشتباهات رایج در خرید ساید چنل
انتخاب دستگاه فقط بر اساس توان موتور، بدون محاسبه فشار و دبی.
بی‌توجهی به تک‌فاز یا سه‌فاز بودن برق محل.
نادیده گرفتن افت فشار ناشی از لوله‌های باریک، مسیرهای طولانی و زانویی‌های متعدد.
حذف فیلتر از مدار مکش در محیط‌های دارای گردوغبار.
نصب دستگاه در فضای بسته بدون تهویه کافی.
استفاده از اتصالات نامتناسب با سایز 55 mm ورودی و خروجی.
در نظر نگرفتن صدای 72 dB در محیط‌های کاری حساس.
خرید بر اساس عدد دبی بدون مشخص کردن شرایط اندازه‌گیری و نقطه کاری.
انتخاب شیر اطمینان نامتناسب با فشار مجاز مدار.
بی‌توجهی به دسترسی لازم برای بازدید، تمیزکاری و تعمیرات.
نصب و راه‌اندازی ساید چنل گرینکو 2RB 710-7AA11
محل نصب
دستگاه باید روی سطحی محکم، تراز و مناسب وزن 30 kg نصب شود. پایه‌های فلزی باید به‌صورت ایمن به شاسی یا سطح نصب متصل شوند. نصب روی سازه ضعیف یا ناتراز می‌تواند موجب افزایش لرزش و صدای مکانیکی شود.
اتصال لوله و اتصالات
ورودی و خروجی دستگاه 55 mm اعلام شده است. مسیر لوله‌کشی باید تا حد امکان کوتاه، بدون پیچ‌وخم غیرضروری و عاری از نشتی باشد. استفاده از شیلنگ یا لوله‌ای که قطر داخلی آن با نیاز مدار هماهنگ نیست، می‌تواند باعث افت دبی شود.
نصب تجهیزات حفاظتی
در صورت نیاز، فیلتر، شیر اطمینان، شیر یک‌طرفه و تجهیزات اندازه‌گیری فشار باید متناسب با طراحی مدار انتخاب شوند. وجود شیر اطمینان در سامانه‌های مستعد افزایش فشار می‌تواند از وارد شدن بار غیرضروری به دستگاه جلوگیری کند.
اتصال برق
اتصال برق تک‌فاز 230 V باید توسط تکنسین برق انجام شود. جریان نامی 12.8 A در انتخاب کابل و حفاظت الکتریکی لحاظ شود. استفاده از حفاظت مناسب در برابر اضافه‌جریان و اتصال کوتاه ضروری است.
کنترل‌های پیش از راه‌اندازی
پیش از روشن کردن دستگاه موارد زیر را بررسی کنید:
باز بودن مسیر مکش یا دمش
نبود جسم خارجی در ورودی و خروجی
محکم بودن اتصالات
صحیح بودن جهت و وضعیت نصب
تراز بودن پایه‌ها
مناسب بودن ولتاژ برق
وجود تهویه کافی در اطراف بدنه
نبود نشتی در مسیر لوله‌کشی
نصب صحیح فیلتر و شیرهای حفاظتی، در صورت نیاز
نگهداری و سرویس دوره‌ای
برنامه سرویس باید بر اساس ساعات کار، میزان آلودگی محیط، نوع فرآیند و شرایط نصب تنظیم شود. اقدامات زیر به حفظ عملکرد دستگاه کمک می‌کند:
بازدید مسیر مکش
فیلترها و مسیر ورودی را از نظر گرفتگی، گردوغبار و کاهش جریان بررسی کنید. گرفتگی ورودی می‌تواند فشار کاری را تغییر دهد و باعث افزایش بار حرارتی موتور شود.
بررسی لرزش و صدای غیرعادی
صدای اعلام‌شده دستگاه 72 dB است؛ هرگونه افزایش ناگهانی صدا، لرزش غیرمعمول یا تغییر در صدای کارکرد می‌تواند نشانه مشکل در نصب، اتصالات یا بخش‌های دوار باشد.
کنترل اتصالات
اتصالات رزوه‌ای و لوله‌ها باید به‌صورت دوره‌ای از نظر شل‌شدن، نشتی و آسیب‌دیدگی بررسی شوند. نشتی در مدار مکش یا دمش باعث کاهش بازدهی سامانه می‌شود.
کنترل دمای کاری
افزایش غیرعادی دمای بدنه یا موتور باید جدی گرفته شود. تهویه نامناسب، گرفتگی فیلتر، فشار بیش از ظرفیت یا کارکرد خارج از نقطه کاری می‌تواند از عوامل افزایش دما باشد.
بررسی برق مصرفی
تغییرات غیرعادی در جریان مصرفی، قطع مکرر حفاظت یا افت عملکرد باید توسط تکنسین بررسی شود. از باز کردن بخش‌های برقی بدون قطع کامل برق خودداری کنید.
قطعات یدکی و اقلام موردنیاز
قطعات یدکی قابل استفاده برای ساید چنل باید بر اساس شماره مدل، ساختار واقعی دستگاه و تأیید فنی تأمین شوند. اقلامی که ممکن است در سرویس یا نگهداری مورد بررسی قرار گیرند عبارت‌اند از:
فیلتر مسیر مکش
شیر اطمینان متناسب با مدار
اتصالات رزوه‌ای و آب‌بندی‌ها
شیلنگ یا لوله مناسب با سایز 55 mm
پایه‌ها و متعلقات نصب
قطعات مربوط به موتور و مجموعه دوار، در صورت نیاز
تجهیزات حفاظتی و کنترلی برق
نوع دقیق قطعات یدکی، کد فنی، موجودی و سازگاری آن‌ها در اطلاعات ارائه‌شده مشخص نشده است. برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
