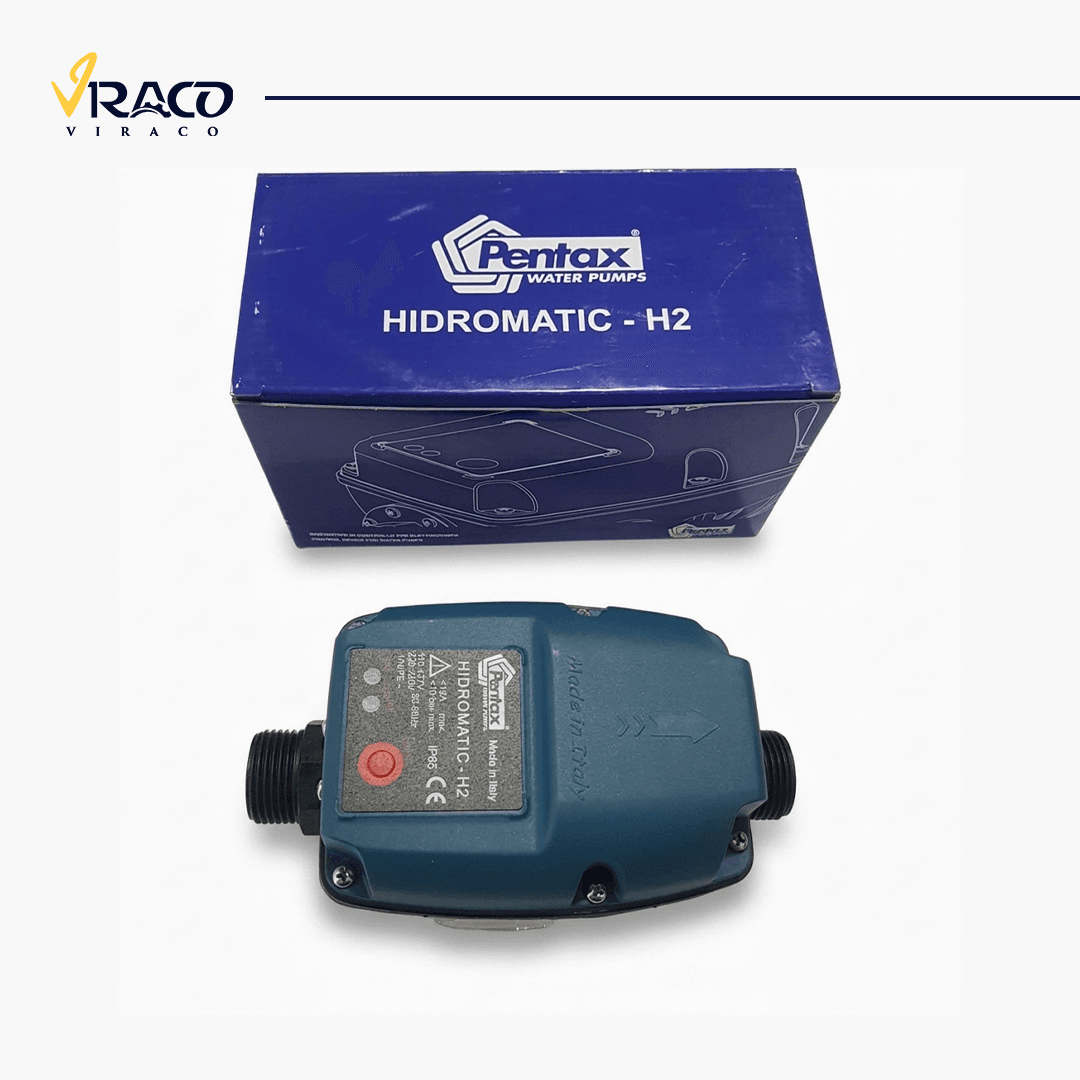

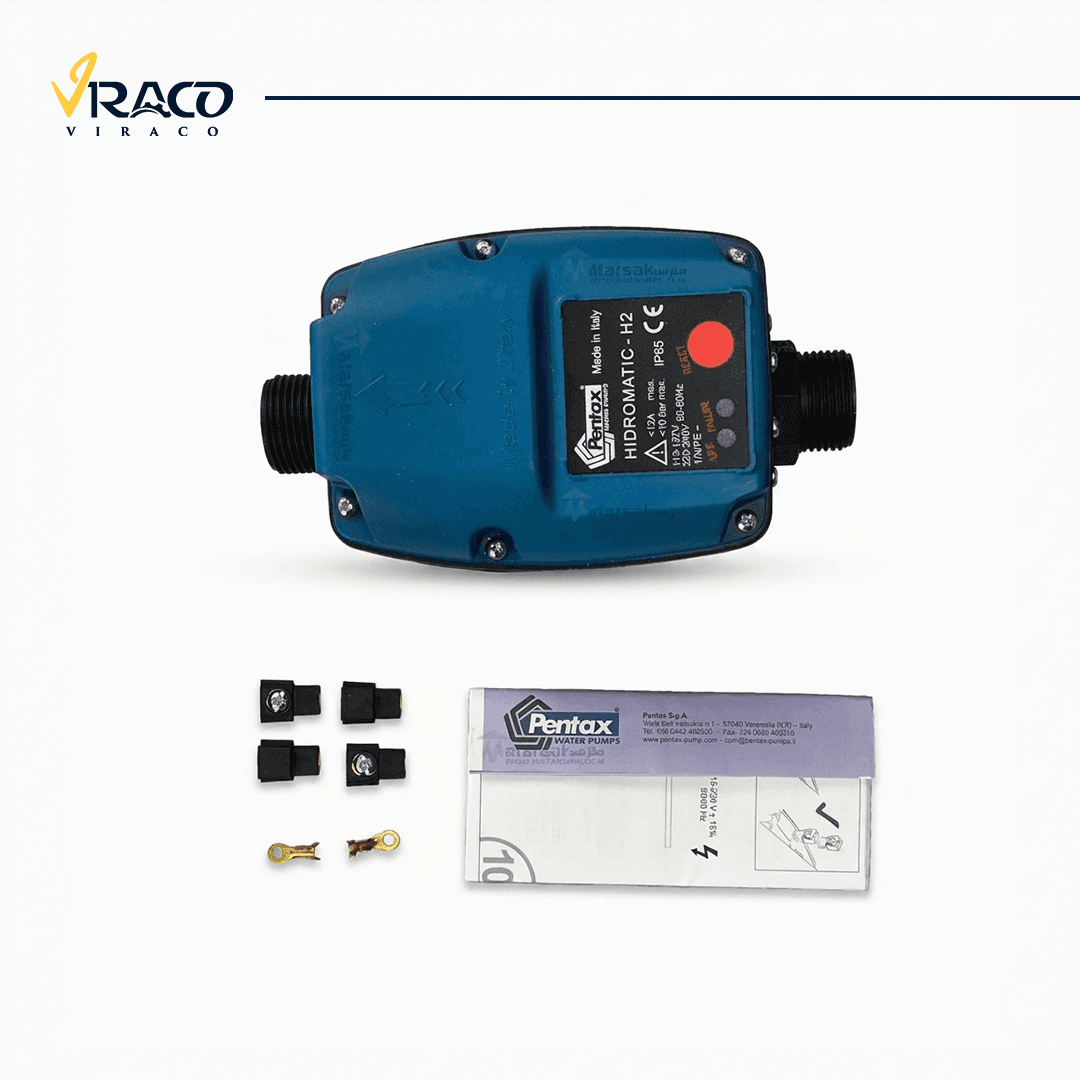

معرفی ست کنترل پنتاکس هیدروماتیک H2
ست کنترل پنتاکس هیدروماتیک H2 یک کنترلر الکترونیکی برای مدیریت روشن و خاموش‌شدن خودکار پمپ آب تک‌فاز است. این تجهیز در مسیر خروجی پمپ نصب می‌شود و با تشخیص افت فشار ناشی از بازشدن شیر آب یا شروع مصرف، فرمان راه‌اندازی پمپ را صادر می‌کند. پس از بسته‌شدن شیر و توقف جریان، دستگاه فرمان قطع پمپ را می‌دهد.
مدل Pentax Hidromatic H2 برای سیستم‌های آبرسانی طراحی شده است که نیاز دارند عملکرد پمپ بدون دخالت دستی کنترل شود. این ست کنترل می‌تواند در بسیاری از کاربردهای ساختمانی، انتقال آب سبک و آبرسانی‌های متناوب، جایگزین بخشی از تجهیزات سنتی شامل پرشرسوئیچ و منبع تحت فشار باشد؛ البته انتخاب نهایی باید با توجه به نوع مصرف و شرایط واقعی مدار انجام شود.
ست کنترل H2 دارای اتصال ورودی و خروجی 1 اینچ، برق تک‌فاز 230 V AC، حداکثر جریان 12 A، فشار استارت قابل تنظیم در محدوده 1 تا 3.5 bar و حداکثر فشار قابل تحمل 10 bar است. درجه حفاظت IP65 نیز برای بدنه این تجهیز اعلام شده است.
یکی از نکات مهم در استفاده از ست کنترل، هماهنگی فشار استارت دستگاه با توانایی واقعی پمپ در تأمین هد و فشار مورد نیاز سیستم است. اگر فشار استارت به‌درستی انتخاب نشود یا پمپ توان لازم را نداشته باشد، ممکن است سیستم دچار روشن و خاموش‌شدن غیرعادی، افت فشار یا عملکرد ناپایدار شود. برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
جدول مشخصات فنی ست کنترل پنتاکس هیدروماتیک H2
مشخصه فنی | مقدار / توضیحات |
برند | Pentax |
مدل | Hidromatic H2 |
نوع تجهیز | ست کنترل الکترونیکی پمپ آب |
منبع برق | تک‌فاز |
ولتاژ ورودی | 230 V AC ±10% |
فرکانس | 50/60 Hz |
حداکثر جریان | 12 A |
فشار استارت قابل تنظیم | 1 تا 3.5 bar |
حداکثر فشار قابل تحمل | 10 bar |
قطر دهانه ورودی | 1 اینچ |
قطر دهانه خروجی | 1 اینچ |
درجه حفاظت | IP65 |
حداکثر دمای آب | 55 °C |
حداکثر دمای محیط | 55 °C |
جنس بدنه اعلام‌شده | پلی‌آمید / پلاستیک مهندسی |
حفاظت در برابر خشک‌کارکردن | دارد |
تنظیم فشار شروع | دارای پیچ تنظیم |
موقعیت نصب | افقی یا عمودی، مطابق جهت جریان |
برد الکترونیکی | قابل تعویض |
نگهداری | بدون نیاز به نگهداری ویژه |
کاربرد ست کنترل پنتاکس هیدروماتیک H2
ست کنترل پنتاکس H2 در سیستم‌هایی به کار می‌رود که روشن و خاموش‌شدن پمپ باید بر اساس مصرف آب و تغییرات فشار شبکه به‌صورت خودکار انجام شود. مهم‌ترین کاربردهای این مدل عبارت‌اند از:
کنترل خودکار پمپ آب در ساختمان‌های مسکونی و واحدهای کوچک
راه‌اندازی پمپ پس از بازشدن شیر آب یا افت فشار در شبکه
توقف خودکار پمپ پس از بسته‌شدن شیر و قطع جریان مصرف
حفاظت پمپ در شرایط خشک‌کارکردن یا نبود آب در مسیر
استفاده در سیستم‌های انتقال آب با مصرف متناوب
کاربرد در آبرسانی سبک کشاورزی و باغی، پس از بررسی فشار و جریان پمپ
استفاده در پمپ‌های تک‌فاز سازگار با حداکثر جریان 12 A
جایگزینی برخی سیستم‌های سنتی شامل پرشرسوئیچ و منبع تحت فشار
نصب در مسیرهای افقی یا عمودی، با رعایت جهت جریان مشخص‌شده روی بدنه
در سیستم‌های دارای چند مصرف‌کننده، لوله‌کشی طولانی، ارتفاع زیاد یا نوسان فشار قابل‌توجه، انتخاب ست کنترل باید بر اساس محاسبات و شرایط اجرایی انجام شود؛ زیرا سایز اتصال 1 اینچ به‌تنهایی معیار کافی برای انتخاب نیست.
ویژگی‌های ست کنترل پنتاکس هیدروماتیک H2
کنترل اتوماتیک استارت و استاپ پمپ
عملکرد اصلی ست کنترل H2 بر مبنای تغییر فشار و جریان آب است. زمانی که شیر آب باز می‌شود و فشار سیستم کاهش پیدا می‌کند، دستگاه پمپ را وارد مدار می‌کند. با بسته‌شدن شیر و توقف جریان، فرمان خاموش‌شدن پمپ صادر می‌شود.
این عملکرد، نیاز به روشن و خاموش‌کردن دستی پمپ را کاهش می‌دهد و بهره‌برداری از سیستم آبرسانی را ساده‌تر می‌کند.
حفاظت در برابر خشک‌کارکردن
خشک‌کارکردن پمپ می‌تواند در اثر کاهش آب منبع، هواگرفتن مسیر مکش، انسداد ورودی یا قطع آب رخ دهد. ست کنترل پنتاکس Hidromatic H2 دارای حفاظت در برابر خشک‌کارکردن است تا در شرایط نامناسب، از ادامه کار پمپ بدون آب جلوگیری شود.
باوجود این قابلیت، باید توجه داشت که نصب صحیح، هواگیری مناسب پمپ و اطمینان از سلامت مسیر مکش همچنان ضروری است.
فشار استارت قابل تنظیم
ست کنترل H2 دارای پیچ تنظیم فشار استارت است و امکان تنظیم نقطه شروع کار پمپ را در بازه 1 تا 3.5 bar فراهم می‌کند. این ویژگی برای هماهنگ‌کردن عملکرد کنترلر با فشار مورد نیاز شبکه اهمیت دارد.
فشار استارت نباید بدون توجه به هد پمپ، تعداد طبقات، ارتفاع مصرف، طول لوله‌کشی، افت فشار و شرایط مصرف تنظیم شود.
اتصالات استاندارد 1 اینچ
دهانه ورودی و خروجی ست کنترل پنتاکس H2 برابر با 1 اینچ است. این سایز در بسیاری از سیستم‌های آبرسانی رایج استفاده می‌شود و نصب دستگاه را آسان‌تر می‌کند؛ اما کیفیت رزوه‌ها، آب‌بندی و انتخاب تبدیل مناسب در جلوگیری از نشتی و افت فشار نقش مهمی دارند.
درجه حفاظت IP65
درجه حفاظت IP65 نشان می‌دهد بدنه تجهیز در برابر نفوذ گردوغبار و پاشش آب محافظت شده است. بااین‌حال، IP65 به معنی مناسب‌بودن دستگاه برای غوطه‌وری در آب یا نصب در فضای بدون محافظ در معرض آب‌گرفتگی نیست.
بهترین محل نصب، فضایی خشک، دارای تهویه مناسب و محافظت‌شده در برابر تابش مستقیم آفتاب، بارندگی مداوم و آسیب‌های مکانیکی است.
قابلیت نصب افقی و عمودی
ست کنترل H2 با توجه به جهت جریان آب می‌تواند به‌صورت افقی یا عمودی نصب شود. فلش روی بدنه دستگاه، جهت عبور سیال را مشخص می‌کند و نصب خلاف این جهت ممکن است عملکرد صحیح تجهیز را مختل کند.
برد الکترونیکی قابل تعویض
برد الکترونیکی این مدل قابل تعویض اعلام شده است. در صورت بروز ایراد الکترونیکی، بررسی مدل دقیق برد و وضعیت دستگاه پیش از خرید قطعه جایگزین اهمیت دارد. بازکردن و تعمیر بخش‌های الکترونیکی باید توسط فرد دارای صلاحیت انجام شود.
مزایا و محدودیت‌های ست کنترل پنتاکس هیدروماتیک H2
مزایای ست کنترل پنتاکس H2
مزیت | توضیح کاربردی |
کنترل اتوماتیک پمپ | پمپ با باز و بسته‌شدن شیر آب، به‌صورت خودکار وارد مدار یا از مدار خارج می‌شود. |
حفاظت خشک‌کارکردن | به کاهش ریسک کارکرد پمپ در نبود آب کمک می‌کند. |
فشار استارت قابل تنظیم | امکان تنظیم فشار شروع در بازه 1 تا 3.5 bar را فراهم می‌کند. |
اتصال ورودی و خروجی 1 اینچ | برای بسیاری از مسیرهای لوله‌کشی آبرسانی متداول مناسب است. |
برق تک‌فاز | قابل استفاده در سیستم‌های دارای برق 230 V AC. |
درجه حفاظت IP65 | بدنه در برابر گردوغبار و پاشش آب محافظت شده است. |
نصب افقی یا عمودی | امکان اجرای منعطف‌تر در مسیر لوله‌کشی با رعایت جهت جریان را فراهم می‌کند. |
برد الکترونیکی قابل تعویض | در زمان سرویس و تعمیر، امکان تعویض بخش الکترونیکی وجود دارد. |
کاهش تجهیزات جانبی در برخی پروژه‌ها | در شرایط سازگار، می‌تواند جایگزین مجموعه سنتی پرشرسوئیچ و منبع تحت فشار شود. |
محدودیت‌ها و نکات مهم پیش از خرید
محدودیت یا نکته | توضیح |
محدودیت جریان | حداکثر جریان مجاز این مدل 12 A است؛ جریان پمپ باید از روی پلاک موتور بررسی شود. |
محدودیت فشار | فشار سیستم نباید از 10 bar بیشتر شود. |
محدودیت دما | حداکثر دمای آب و محیط 55 °C اعلام شده است. |
حساسیت به نشتی | نشتی‌های کوچک در لوله، شیرآلات یا فلاش‌تانک می‌توانند موجب استارت‌های پی‌درپی پمپ شوند. |
نیاز به تنظیم دقیق فشار | فشار استارت باید با فشار پمپ و شرایط لوله‌کشی هماهنگ باشد. |
عدم جایگزینی قطعی برای منبع تحت فشار در همه پروژه‌ها | برای سیستم‌های پرمصرف، چندواحدی، دارای نشتی یا مصرف‌های بسیار کم، بررسی فنی ضروری است. |
نیاز به نصب استاندارد | جهت جریان، آب‌بندی، سیم‌کشی و شرایط محیطی نصب بر عمر و عملکرد دستگاه اثر مستقیم دارند. |
نحوه انتخاب ست کنترل پنتاکس هیدروماتیک H2
انتخاب ست کنترل مناسب فقط با توجه به برند یا دهانه 1 اینچ انجام نمی‌شود. برای انتخاب صحیح ست کنترل پنتاکس H2، موارد زیر را بررسی کنید.
بررسی ولتاژ و تعداد فاز
ست کنترل Pentax Hidromatic H2 برای برق تک‌فاز 230 V AC طراحی شده است. پیش از سفارش، مطمئن شوید پمپ و محل نصب با برق تک‌فاز سازگار هستند.
بررسی جریان مصرفی پمپ
حداکثر جریان قابل تحمل این دستگاه 12 A است. جریان نامی پمپ را از پلاک الکتروموتور بررسی کنید. در انتخاب تجهیز کنترلی، توجه به جریان راه‌اندازی موتور و شرایط کاری واقعی نیز اهمیت دارد.
اگر اطلاعات دقیق پمپ در دسترس نیست، تصویر پلاک موتور یا مدل کامل پمپ را برای بررسی فنی ارائه کنید. برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
بررسی فشار مورد نیاز سیستم
فشار استارت ست کنترل H2 در محدوده 1 تا 3.5 bar قابل تنظیم است. فشار انتخابی باید با توان پمپ برای غلبه بر ارتفاع، افت فشار مسیر، اتصالات، شیرآلات و فشار مورد نیاز مصرف‌کننده هماهنگ باشد.
به‌طور مثال، اگر ساختمان چندطبقه است یا مسیر انتقال آب طول زیادی دارد، صرفاً انتخاب فشار استارت بالا راه‌حل نیست؛ پمپ باید هد کافی برای تأمین فشار پایدار در دورترین نقطه مصرف داشته باشد.
بررسی حداکثر فشار مدار
حداکثر فشار قابل تحمل ست کنترل پنتاکس H2 برابر 10 bar است. در سیستم‌های دارای پمپ پرفشار، شیرهای ناگهانی، ضربه قوچ یا فشار استاتیک بالا، باید فشار واقعی مدار کنترل شود.
بررسی سایز و نوع اتصال
ورودی و خروجی دستگاه 1 اینچ است. در صورت تفاوت سایز لوله‌کشی، استفاده از تبدیل مناسب ضروری است. تبدیل‌های نامتناسب، اجرای غیراصولی یا کاهش غیرضروری قطر خط می‌تواند افت فشار و اختلال در عملکرد سیستم ایجاد کند.
بررسی نشتی شبکه
قبل از نصب ست کنترل، شبکه آب را از نظر نشتی بررسی کنید. نشتی در شیرآلات، اتصالات، فلاش‌تانک، مخزن یا لوله‌کشی می‌تواند باعث افت فشار مداوم و روشن‌شدن غیرضروری پمپ شود.
بررسی دمای آب و محل نصب
حداکثر دمای آب و محیط برای این مدل 55 °C اعلام شده است. برای آب داغ، سیالات غیر از آب یا محیط‌های داغ‌تر، استفاده از این ست کنترل بدون تأیید فنی توصیه نمی‌شود.
نصب و نگهداری ست کنترل پنتاکس هیدروماتیک H2
نکات مهم نصب ست کنترل H2
پیش از هرگونه اتصال یا بازکردن تجهیزات، برق سیستم را کاملاً قطع کنید.
دستگاه را در مسیر خروجی پمپ و پس از پمپ نصب کنید.
جهت فلش روی بدنه ست کنترل باید با جهت جریان آب یکسان باشد.
ورودی و خروجی 1 اینچ را با اتصالات استاندارد و آب‌بندی مناسب متصل کنید.
از اعمال فشار مکانیکی بیش از حد به بدنه و اتصالات دستگاه خودداری کنید.
محل نصب باید در محدوده دمایی مجاز تجهیز باشد و در معرض آب‌گرفتگی قرار نگیرد.
پمپ و خط مکش باید پیش از راه‌اندازی به‌درستی هواگیری شوند.
فشار استارت را پس از نصب، با توجه به عملکرد واقعی سیستم تنظیم کنید.
سیم‌کشی برق باید توسط فرد متخصص و مطابق با اصول ایمنی برق انجام شود.
جریان پمپ نباید از حداکثر جریان مجاز 12 A بیشتر باشد.
اهمیت جهت جریان در نصب
بر روی بدنه ست کنترل H2 فلشی وجود دارد که مسیر صحیح عبور آب را نشان می‌دهد. این فلش صرفاً یک علامت ظاهری نیست؛ نصب دستگاه در جهت اشتباه ممکن است باعث اختلال در تشخیص جریان، عملکرد نامناسب پمپ یا خطاهای بهره‌برداری شود.
نگهداری ست کنترل پنتاکس H2
طبق اطلاعات اعلام شده، این دستگاه به سرویس دوره‌ای خاصی نیاز ندارد؛ بااین‌حال، بررسی‌های پیشگیرانه زیر توصیه می‌شود:
بازدید دوره‌ای از نشتی اتصالات رزوه‌ای و شیرآلات
کنترل وضعیت کابل، دوشاخه، اتصالات برق و محل ورود سیم‌ها
بررسی روشن و خاموش‌شدن صحیح پمپ با باز و بسته‌کردن شیر مصرف
کنترل فشار و عملکرد سیستم پس از تغییر در لوله‌کشی یا تعویض پمپ
جلوگیری از ورود آب به محفظه برق یا قرارگرفتن دستگاه در آب‌گرفتگی
اطمینان از قرارنداشتن تجهیز در محیطی با دمای بالاتر از 55 °C
بررسی هواگیری پمپ در صورت افت فشار یا عملکرد نامنظم
رسیدگی فوری به نشتی‌ها برای جلوگیری از استارت‌های تکراری پمپ
عیب‌یابی اولیه پیش از درخواست سرویس
اگر پمپ روشن نمی‌شود، به‌صورت مداوم کار می‌کند یا پی‌درپی روشن و خاموش می‌شود، ابتدا موارد زیر را بررسی کنید:
وضعیت مشاهده شده | موارد اولیه برای بررسی |
پمپ روشن نمی‌شود | برق ورودی، فیوز، کابل‌کشی، وجود آب در مسیر و هواگیری پمپ |
پمپ خاموش نمی‌شود | نشتی شبکه، بازبودن شیر، افت فشار مداوم یا ایراد در مسیر مصرف |
پمپ مکرر روشن و خاموش می‌شود | نشتی‌های جزئی، تنظیم نامناسب فشار استارت، افت فشار شبکه یا انتخاب نامتناسب پمپ |
خطای خشک‌کارکردن | سطح آب منبع، انسداد مسیر مکش، هواگرفتن پمپ و وجود آب در ورودی |
افت فشار در مصرف | توان و هد پمپ، طول لوله، گرفتگی مسیر، سایز لوله و فشار استارت |
در صورت نیاز به بازکردن بدنه یا تعویض برد الکترونیکی، از اقدام غیرتخصصی خودداری کنید.
قطعات یدکی و تجهیزات مرتبط ست کنترل پنتاکس هیدروماتیک H2
برد الکترونیکی ست کنترل پنتاکس H2 طبق مشخصات ارائه‌شده قابل تعویض است. بااین‌حال، انتخاب برد جایگزین باید بر مبنای مدل دقیق تجهیز و بررسی فنی انجام شود.
برخی از اقلامی که ممکن است برای نصب، تکمیل سیستم یا سرویس این تجهیز مورد نیاز باشند عبارت‌اند از:
قطعه یا تجهیز مرتبط | کاربرد |
برد الکترونیکی سازگار | جایگزینی برد در صورت تأیید خرابی بخش الکترونیکی |
اتصالات رزوه‌ای 1 اینچ | اتصال استاندارد ست کنترل به خط لوله |
تبدیل رزوه‌ای | تطبیق سایز لوله‌کشی در صورت متفاوت‌بودن قطر خط |
نوار آب‌بندی یا مواد آب‌بندی مناسب | جلوگیری از نشتی در اتصالات رزوه‌ای |
شیر یک‌طرفه | استفاده بر اساس طراحی سیستم پمپاژ و شرایط خط |
فشارسنج | بررسی فشار و کمک به تنظیم یا عیب‌یابی سیستم |
تجهیزات حفاظتی برق | حفاظت مناسب مدار پمپ بر اساس شرایط نصب |
کابل و اتصالات برقی استاندارد | اجرای ایمن اتصال برق ست کنترل و پمپ |
موجودی قطعات یدکی و امکان تأمین آن‌ها به مدل، نسخه تجهیز و شرایط بازار وابسته است. برای استعلام قطعه یدکی سازگار با ست کنترل پنتاکس هیدروماتیک H2، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
جمع‌بندی خرید ست کنترل پنتاکس هیدروماتیک H2 از هایپر صنعت ویراکو
ست کنترل پنتاکس هیدروماتیک H2 برای کنترل خودکار پمپ آب تک‌فاز در سیستم‌های آبرسانی طراحی شده است. این مدل با ورودی و خروجی 1 اینچ، حداکثر جریان 12 A، فشار استارت قابل تنظیم از 1 تا 3.5 bar، حداکثر فشار 10 bar، درجه حفاظت IP65 و حفاظت خشک‌کارکردن، می‌تواند گزینه مناسبی برای بسیاری از سیستم‌های پمپاژ آب با مصرف متناوب باشد.
باوجود مشخصات مناسب این مدل، انتخاب ست کنترل باید بر اساس مشخصات واقعی پمپ و شرایط شبکه انجام شود. توان و جریان پمپ، فشار مورد نیاز، ارتفاع ساختمان، طول مسیر لوله‌کشی، نشتی احتمالی و محل نصب، همگی بر انتخاب درست و عملکرد پایدار سیستم تأثیر دارند.
برای استعلام قیمت ست کنترل پنتاکس هیدروماتیک H2، بررسی موجودی، دریافت مشاوره فنی، تأمین قطعات مرتبط و ثبت سفارش عمده یا سازمانی، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
