فروش منبع تحت فشار 100 لیتری 10 بار درجه‌دار تفسان مدل TEV-V100
در سیستم‌های آبرسانی ساختمانی و تاسیسات صنعتی، استهلاک مکانیکی و نوسانات هیدرولیکی همواره چالش برانگیز هستند. روشن و خاموش شدن متوالی الکتروپمپ، ضربات هیدرولیکی ناشی از پدیده ضربه قوچ (Water Hammer) و افت فشارهای ناگهانی شبکه، از عوامل اصلی خرابی سیل‌های مکانیکی، سوختن الکتروموتور و افزایش مصرف انرژی به شمار می‌روند. منبع تحت فشار 100 لیتری 10 بار درجه‌دار تفسان مدل TEV-V100 دقیقاً برای مهار این تنش‌ها و متعادل سازی جریان سیال مهندسی شده است.
این مخزن تحت فشار دیافراگمی (تیوپ‌دار) با ظرفیت اسمی ۱۰۰ لیتر و قابلیت تحمل فشار کاری تا ۱۰ بار، به عنوان یک مخزن الاستیک در خط آبرسانی عمل می‌کند. به واسطه ذخیره‌سازی حدود ۶۰ لیتر آب در داخل تیوپ، در مصارف کم‌حجم نیازی به استارت مداوم پمپ نبوده و فشار پایدار در مدار برقرار می‌ماند. بهره‌گیری از تیوپ بهداشتی سفا (SEFA) ساخت ایتالیا و تجهیز به مانومتر فابریک روی بدنه، این مدل را به گزینه‌ای استاندارد و مطمئن برای طراحان تاسیسات و بخش‌های خرید پروژه‌های ساختمانی و کارخانجات تبدیل کرده است.

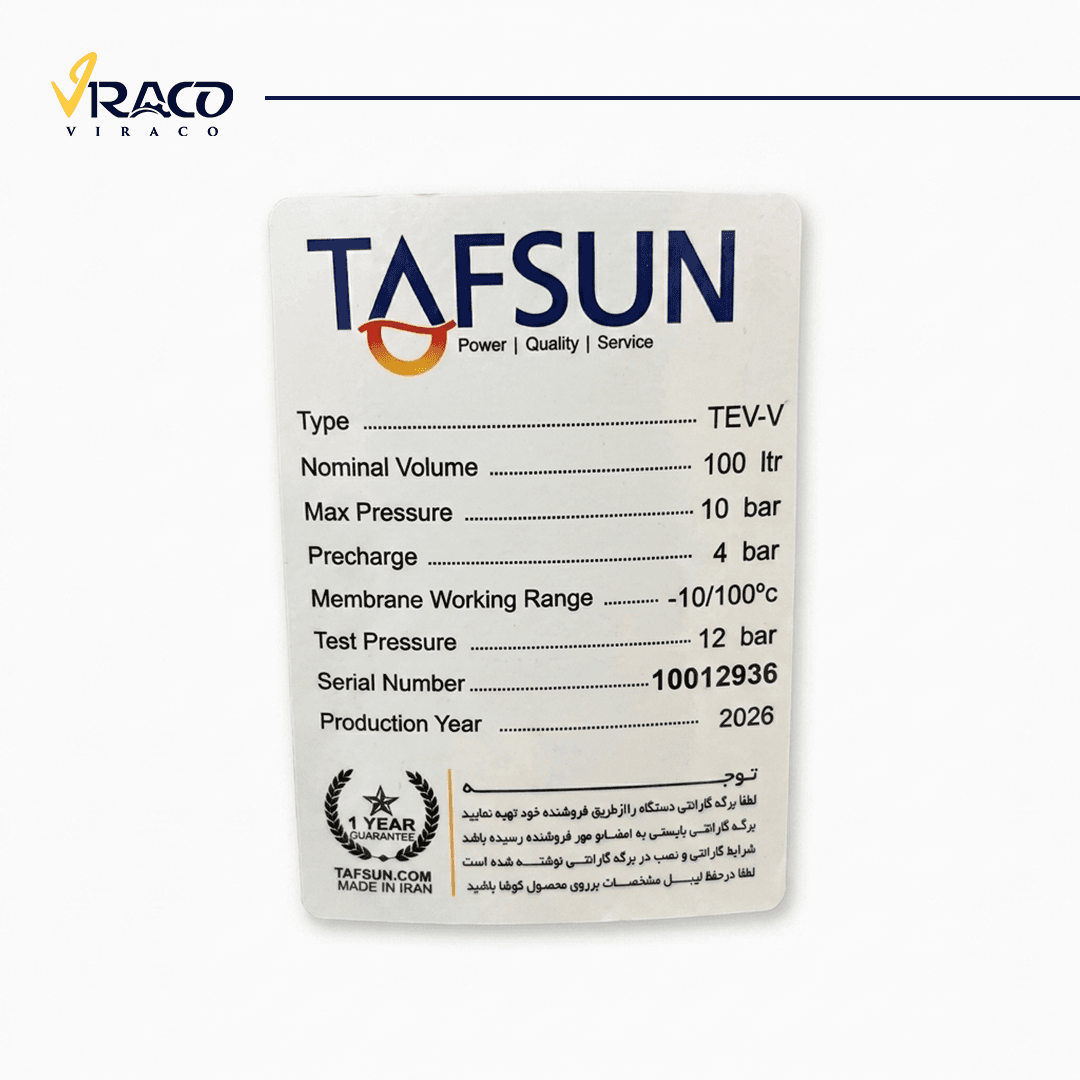

جدول مشخصات فنی منبع تحت فشار 100 لیتری 10 بار تفسان TEV-V100
مشخصه فنی | توضیحات و مقادیر |
برند سازنده | تفسان (Tafsun) - ساخت ایران |
کد مدل فنی | TEV-V100 (طراحی عمودی ایستاده) |
ظرفیت اسمی | ۱۰۰ لیتر |
حجم مفید ذخیره آب | ۶۰ لیتر |
حداکثر فشار کاری | ۱۰ بار (bar) |
فشار هوای پیش‌شارژ اولیه | ۴ بار (bar) |
بازه دمای کاری سیال | منفی ۱۰ تا مثبت ۱۰۰ درجه سانتی‌گراد |
سایز کانکشن ورودی/خروجی | ۱ اینچ رزوه نری ("1) |
نوع و برند تیوپ داخلی | سفا (SEFA) فودگرید بهداشتی ساخت ایتالیا |
جنس و ضخامت ورق بدنه | فولاد آلیاژی با ضخامت ۱.۵ میلی‌متر |
پوشش محافظتی بدنه | رنگ کوره‌ای الکترواستاتیک آبی ضدخوردگی |
فشارسنج (مانومتر روکار) | دارد (نصب فابریک بر روی بدنه) |
قابلیت تعویض قطعات مصرفی | دارد (تعویض مجزای فلنج و تیوپ) |
ابعاد خارجی با پایه | قطر: ۴۶۰ میلی‌متر / ارتفاع: ۸۳۰ میلی‌متر (ابعاد بدنه: ۳۷۵ × ۸۵۰ میلی‌متر) |
مدت زمان گارانتی | ۲۴ ماه گارانتی بدنه و فلنج / ۳ ماه گارانتی تیوپ |
کاربرد منبع تحت فشار 100 لیتری تفسان TEV-V100
طراحی هیدرولیکی و مقاومت فشاری ۱۰ بار این مخزن، پاسخگوی کاربری‌های گسترده در مقیاس‌های ساختمانی و صنعتی است:
بوستر پمپ‌های آبرسانی مجتمع‌های مسکونی: مناسب برای ساختمان‌های ۴ تا ۸ طبقه و مجتمع‌های مسکونی ۸ الی ۱۶ واحدی جهت جلوگیری از استارت‌های مکرر پمپ آب.
خطوط فرایندی کارخانجات و کارگاه‌های صنعتی: تثبیت فشار جریان آب در سیستم‌های خنک‌کاری، مبدل‌های حرارتی، خطوط شست‌وشو و سیستم‌های بازچرخانی مایعات.
سیستم‌های نوین آبیاری و کشاورزی: کاربرد در شبکه‌های پمپاژ قطره‌ای، بارانی، گلخانه‌های صنعتی و سامانه‌های توزیع آب مزارع و دامداری‌ها.
مدارات انبساط بسته سرمایش و گرمایش: جذب انبساط حجمی آب ناشی از تغییرات دما در تاسیسات موتورخانه مرکزی، چیلرها و بویلرها.
ویژگی‌های منبع دیافراگمی 100 لیتری درجه‌دار تفسان
مجهز به تیوپ اورجینال سفا (SEFA) ایتالیا: ساخته شده از مواد پلیمری EPDM/بوتیل بهداشتی (Food Grade) که علاوه بر جلوگیری از تغییر طعم و بوی آب، مقاومت کششی و دوام بسیار بالایی در برابر انبساط‌های مکرر دارد.
مانومتر آنالوگ صنعتی روکار: پایش مستقیم و لحظه‌ای فشار کاری سیستم بدون نیاز به سوراخ‌کاری کلکتور یا اضافه کردن اتصالات جانبی در مدار خروجی.
بدنه مقاوم از فولاد آلیاژی: بهره‌گیری از ورق با ضخامت ۱.۵ میلی‌متر و اتصالات جوش استاندارد که استقامت ساختار را تا فشار تست حداکثری تضمین می‌نماید.
پوشش رنگ الکترواستاتیک کوره‌ای: مقاومت بالا در برابر رطوبت مداوم، بخارات خورنده و شرایط محیطی نامساعد موتورخانه‌ها.
فلنج تقویتی با دسترسی آسان: طراحی بهینه فلنج آبکاری‌شده که ضمن آب‌بندی مطمئن، تعویض تیوپ را در زمان سرویس‌کاری سریع و کم‌هزینه می‌کند.
پایه‌های مهندسی شده با تعادل بالا: پایداری فیزیکی مطلوب هنگام پر بودن کامل مخزن و کاهش انتقال ارتعاشات پمپ به سازه.
مزایا و محدودیت‌های منبع تحت فشار 100 لیتری 10 بار تفسان
بررسی نقاط قوت و محدودیت‌های فنی به تصمیم‌گیری دقیق‌تر در خرید کمک می‌کند:
مزایا
افزایش محسوس طول عمر الکتروپمپ: با کاهش چشمگیر تعداد دفعات خاموش و روشن شدن (کاهش استهلاک پلاتین کلید اتوماتیک، بلبرینگ و سیم‌پیچ موتور).
کاهش مصرف انرژی برق: حذف جریان‌های لحظه‌ای راه‌اندازی (Inrush Current) پمپ با تامین مصارف آب جزئی از حجم ۶۰ لیتری مخزن.
پشتیبانی و تعمیرپذیری کامل: امکان تعویض سریع و مستقل فلنج، تیوپ و مانومتر در صورت بروز استهلاک طبیعی در طول سالیان مصرف.
پوشش گارانتی معتبر: ۲۴ ماه ضمانت سلامت بدنه فولادی و فلنج نشان‌دهنده کیفیت بالای متریال و جوشکاری است.
محدودیت‌ها
نیاز به بررسی دوره‌ای فشار باد: لزوم بازدید و تنظیم فشار هوای پشت تیوپ در بازه‌های زمانی مشخص جهت حفظ سلامت دیافراگم.
سقف فشار کاری ۱۰ بار: عدم تناسب برای برج‌های بسیار مرتفع یا بوستر پمپ‌های با هد فراتر از ۱۰۰ متر (که نیازمند مخازن ۱۶ یا ۲۵ بار هستند).
مناسب برای سیالات خنثی: طراحی اختصاصی برای آب تمیز، آب شرب و مایعات غیرخورنده؛ غیرقابل استفاده برای اسیدها و مواد شیمیایی تهاجمی غلیظ.
نحوه انتخاب منبع انبساط 100 لیتری
برای دستیابی به حداکثر راندمان سیستم آبرسانی، تطابق ظرفیت مخزن با مشخصات خط لوله و توان پمپ ضروری است. این مخزن ۱۰۰ لیتری به عنوان یک گزینه استاندارد، معمولاً بر اساس پارامترهای زیر انتخاب می‌شود:
توان پمپ و دبی مصرفی: گزینه‌ای مطلوب برای پمپ‌های با توان ۱.۵ اسب بخار (1.1kW)، ۲ اسب بخار (1.5kW) و ۳ اسب بخار (2.2kW).
تعداد طبقات و واحدها: در ساختمان‌های مسکونی با حدود ۴ الی ۸ طبقه (تا سقف ۱۶ واحد با مصرف نرمال)، این ظرفیت مانع از درگیری مداوم پمپ می‌گردد.
تنظیم فشار پیش‌شارژ هوا: فشار باد اولیه این مخزن در کارخانه روی ۴ بار تنظیم شده است؛ در زمان نصب باید دقت شود که این فشار باد همواره ۰.۲ تا ۰.۳ بار کمتر از فشار روشن شدن پمپ (Cut-in) کالیبره گردد.
برای تطبیق دقیق ظرفیت مخزن با هد و دبی پمپ پروژه خود، می‌توانید با کارشناسان فنی هایپر صنعت ویراکو مشورت نمایید.
دستورالعمل نصب و نگهداری تخصصی
اجرای صحیح مراحل نصب و پایش دوره‌ای، ضامن حفظ گارانتی و کارکرد بدون نقص تیوپ و بدنه مخزن است:
نکات مهم هنگام نصب
شاسی‌کشی و اتصال منعطف: مخزن را روی سطحی تراز و خشک قرار دهید و از اتصال لوله‌های صلب و بدون تکیه‌گاه به گلویی مخزن خودداری فرمایید؛ حتماً از لرزه‌گیر یا شیلنگ‌های حصیری استاندارد استفاده کنید.
تعبیه شیر بای‌پس و تخلیه: در مسیر ورودی به منبع، یک شیر قطع و وصل و یک شیر تخلیه مجزا نصب کنید تا تست فشار باد بدون نیاز به خالی کردن آب کل خط انجام گیرد.
شیر اطمینان: به منظور حفاظت از آسیب‌های ناشی از افزایش فشار بیش از ۱۰ بار، استفاده از شیر اطمینان مکانیکی در کلکتور ورودی توصیه می‌شود.
اقدامات نگهداری و سرویس
سرویس دوره‌ای فشار باد (هر ۶ ماه): پمپ را خاموش کرده، آب مدار را کاملاً تخلیه کنید و با یک فشارسنج استاندارد از قسمت والف بالایی، فشار باد پشت تیوپ را بسنجید و در صورت افت فشار، آن را تنظیم نمایید.
علائم پارگی یا خرابی تیوپ:
خروج قطرات آب از والف هوای بالای مخزن.
نوسان شدید و سریع عقربه مانومتر هنگام باز و بسته شدن شیرها.
روشن شدن لحظه‌ای پمپ آب با مصرف حتی یک لیوان آب.
قطعات یدکی و اجزای قابل تعویض TEV-V100
هایپر صنعت ویراکو جهت تضمین خدمات پس از فروش و پشتیبانی فنی مداوم، تمامی قطعات یدکی این مخزن را تامین می‌نماید:
تیوپ ۱۰۰ لیتری سفا (SEFA) ایتالیا: ساخته شده از متریال باکیفیت و بهداشتی مناسب آب شرب با انعطاف‌پذیری پایدار.
فلنج ۱ اینچ گالوانیزه و آبکاری‌شده: مقاوم در برابر زنگ‌زدگی، رسوب‌گیری املاح آب و خوردگی ناشی از رطوبت.
والف تنظیم فشار هوای برنجی: مجهز به درپوش محافظ و مغزی استاندارد با آب‌بندی مطمئن برای جلوگیری از نشت باد.
مانومتر آنالوگ ۱۰ بار: فشارسنج استاندارد جهت سنجش دقیق وضعیت هیدرولیکی تانک.
جمع‌بندی و خرید منبع تحت فشار 100 لیتری 10 بار تفسان از هایپر صنعت ویراکو
انتخاب یک مخزن تحت فشار مهندسی‌شده با ورق فولادی مستحکم و تیوپ بهداشتی استاندارد، اصلی‌ترین گام برای حفاظت از سلامت پمپ‌ها و مدیریت پایدار فشار آب در ساختمان‌ها و تاسیسات صنعتی است. منبع تحت فشار 100 لیتری 10 بار درجه‌دار تفسان مدل TEV-V100 با برخورداری از تیوپ سفا ایتالیا، مانومتر روکار و ضمانت ۲۴ ماهه بدنه و فلنج، توازنی پایدار میان کیفیت ساخت و راندمان اقتصادی برقرار می‌سازد.
هایپر صنعت ویراکو به عنوان مرجع تخصصی تامین تجهیزات صنعتی و سیستم‌های آبرسانی، این محصول را با تضمین اصالت فیزیکی قطعات، گارانتی معتبر و پشتیبانی فنی تخصصی به خریداران محترم، پیمانکاران و صنایع کشور عرضه می‌نماید. جهت استعلام قیمت روز، ثبت سفارش عمده و جزئی یا دریافت مشاوره فنی برای انتخاب تجهیزات متناسب با پروژه، همین حالا با کارشناسان فروش هایپر صنعت ویراکو تماس حاصل فرمایید.
