فروش پمپ آب صابون سه فاز موتوژن مدل P56-23
پمپ آب صابون سه فاز موتوژن (Motogen) مدل P56-23 یکی از استانداردترین و پرکاربردترین الکتروپمپهای سانتریفیوژ خنک کننده (Coolant Pump) در خطوط ماشین کاری، تراشکاری، فرزکاری و برشکاری صنعتی ایران است. این الکتروپمپ با توان نامی ۹۰ وات (۰.۰۹ کیلووات)، ساختار موتور سه فاز القایی با روتور قفس سنجابی و طراحی شفت بلند نیمه مستغرق، جهت گردش مداوم روانکارها و امولسیونهای خنککننده در مخازن دستگاههای برادهبرداری و CNC مهندسی شده است.
در فرآیندهای براده برداری با سرعت بالا، تولید حرارت شدید در نقطه تماس ابزار و قطعهکار میتواند سبب کاهش دقت ابعادی، فرسایش سریع الماسه و افت کیفیت سطح نهایی شود. پمپ آب صابون موتوژن مدل P56-23 با پاشش پیوسته و یکنواخت سیال برشی، علاوه بر دفع حرارت، برادههای حاصل از برش را پاکسازی کرده و راندمان خطوط تولید را تضمین میکند.

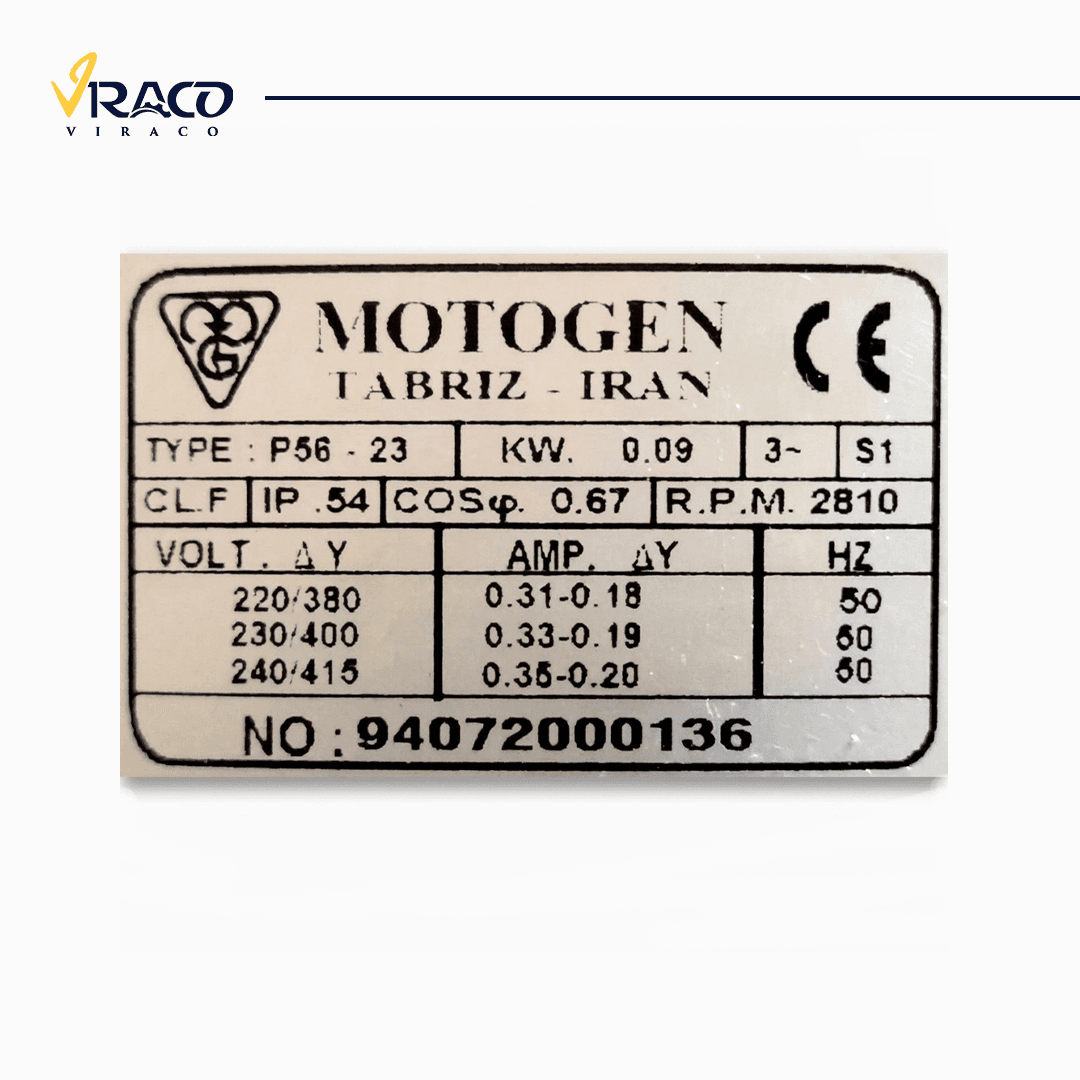

جدول مشخصات فنی پمپ آب صابون موتوژن مدل P56-23 سه فاز
مشخصه فنی | مقدار / استاندارد مهندسی |
تیپ (مدل) | P56-23 |
نوع الکتروموتور | القایی سه فاز (روتور قفس سنجابی) |
توان ورودی (Input Power) | ۹۰ وات (0.09kW) |
ولتاژ نامی | 220D / 380Y ولت |
جریان نامی | 0.31D / 0.180Y آمپر |
فرکانس کاری | ۵۰ / ۶۰ هرتز (Hz) |
سرعت در بار نامی | ۲۸۱۰ / ۳۳۷۰ دور در دقیقه (RPM) |
سیکل کاری (Duty Cycle) | S1 (دائمکار) |
کلاس حرارتی عایق | Class F (تحمل حرارتی تا ۱۵۵ درجه سانتیگراد) |
درجه حفاظت بدنه | IP54 (مقاوم در برابر پاشش آب و نفوذ گردوغبار) |
روش تهویه و خنککاری | IC411 (دارای پروانه خنککننده و پرههای روتور) |
جنس بدنه و اجزا | پوسته آلومینیومی با کلاهک و پروانه مقاوم پلیمری |
ارتفاع پایه (طول شفت مستغرق) | ۱۴۰ میلیمتر |
سایز دهانه خروجی (رزوه) | 1/2 اینچ مادگی - استاندارد DIN 2999 (Rp 1/2) |
ابعاد فیزیکی و نقشهخوانی پمپ آب صابون موتوژن P56-23
قطر بالای موتور: 105mm
ارتفاع بالای مخزن (موتور): 125mm
عمق داخل مخزن (پایه H): 140 mm
قطر بخش پایینی (مستغرق): 87mm
سایز رزوه خروجی: ½ inch
کاربرد پمپ آب صابون موتوژن مدل P56-23
پمپ آب صابون موتوژن P56-23 برای گردش مایعات با گرانروی (ویسکوزیته) پایین تا متوسط فاقد مواد اسیدی غلیظ به کار میرود:
دستگاههای تراش دستی و اتوماتیک: خنککاری ابزارهای برش، الماسهها و روانکاری سطح قطعهکار.
ماشینآلات فرز CNC و بورینگ: تخلیه براده و خنککاری پیوسته متهها در فرآیندهای برادهبرداری سنگین.
اره نواری و اره لنگهای صنعتی: جلوگیری از تغییر فرم حرارتی تیغه اره و افزایش طول عمر دندانههای برشی.
دستگاههای سنگ مغناطیس و سنگ تخت: کاهش گرد و غبار سایش و تثبیت تلرانس ابعادی صیقلکاری.
ماشینآلات دریل ستونی، دریل رادیال و قلاویززن: تسهیل ورود قلاویز به رزوه و شستشوی برادهها.
ویژگیهای فنی پمپ آب صابون موتوژن مدل P56-23
الکتروموتور صنعتی سه فاز دائم کار (S1): سیمپیچی استاندارد با مقاومت حرارتی کلاس F و مصرف انرژی فوقالعاده بهینه (۰.۱۸ آمپر در شبکه ۳۸۰ ولت ایران).
طراحی نیمه مستغرق (Semi-Submersible): موتور با فاصله ایمن بالاتر از سطح مایع قرار میگیرد و تنها محفظه پروانه و شفت در عمق ۱۴۰ میلیمتری مخزن غوطهور میشوند؛ این امر مانع از سوختن سیمپیچ در صورت آلودگی سیال میگردد.
پوسته سبک و انتقال حرارت مطلوب: پوسته موتور از جنس آلومینیوم دایکاست با فینهای حرارتی برای دفع سریع گرما طراحی شده است.
پروانه مقاوم پلیمری مهندسی شده: مقاومت در برابر پدیده کاویتاسیون، امولسیونهای صابونی و خوردگی ناشی از رطوبت مداوم.
مزایا و محدودیتهای عملیاتی پمپ آب صابون موتوژن مدل P56-23
مزایای رقابتی
پایداری عملکرد و طول عمر بالا: عدم نیاز به هواگیری اولیه به دلیل غوطهوری پروانه در مایع.
مصرف برق بسیار ناچیز: با توان مصرفی ۹۰ وات، بار اضافی به شبکه برق کارگاه یا کارخانه وارد نمیکند.
فراوانی قطعات و تعمیرپذیری آسان: دسترسی سریع به کلاهک، پروانه خنککننده، روتور و شفت فابریک در بازار ایران.
تراز استاندارد پایه فلنج: قطر سوراخهای نصب منطبق با استاندارد بینالمللی DIN برای تعویض بدون نیاز به سوراخکاری مجدد در باک دستگاهها.
محدودیتها و ملاحظات استفاده
عدم سازگاری با لجن و برادههای درشت: این پمپ فاقد خردکن است؛ تهنشین شدن برادههای فلزی سنگین داخل باک و مکش آنها میتواند باعث ساییدگی پروانه شود.
ویسکوزیته سیال: پمپ برای آب، آبصابون و روغنهای هیدرولیک سبک با ویسکوزیته پایین طراحی شده و برای روغنهای بسیار غلیظ (مانند روغندنده) مناسب نیست.
طول پایه ثابت: طول شفت و پایه این مدل ۱۴۰ میلیمتر است؛ در صورت نیاز به عمقهای ۸۵ یا ۱۲۰ میلیمتر، باید مدلهای دیگر سری P56 انتخاب شوند.
راهنمای تخصصی انتخاب پمپ آب صابون موتوژن
جهت انتخاب دقیق تیپ پمپ از میان کدهای سری P56 موتوژن، به دو پارامتر اصلی زیر توجه فرمایید:
نوع برق ورودی کارگاه:
اگر برق سه فاز در دسترس است، مدلهای P56-23 (سه فاز) به دلیل مصرف متعادل و گشتاور راهاندازی بهتر در اولویت هستند.
اگر برق ۲۲۰ ولت تکفاز دارید، باید از مدلهای سری P56-1X (تک فاز خازندار) استفاده کنید.
ارتفاع مفید مخزن آبصابون (ارتفاع پایه H):
مدل P56-20: پایه ۸۵ میلیمتر (مخازن کمعمق)
مدل P56-21: پایه ۱۲۰ میلیمتر (مخازن متوسط)
مدل P56-23: پایه ۱۴۰ میلیمتر (استاندارد مخازن متداول CNC و تراشکاری)
مدل P56-25: پایه ۱۴۶ میلیمتر (مخازن عمیق)
در صورت وجود هرگونه ابهام در تطابق ابعاد و هد خروجی، پیش از ثبت سفارش با مهندسان فروش هایپر صنعت ویراکو مشورت نمایید.
دستورالعمل نصب و نگهداری دورهای (PM) پمپ آب صابون موتوژن P56-23
برای کارکرد بدون وقفه و افزایش دوام این تجهیز، رعایت نکات زیر ضروری است:
نصب توری فیلتر در مخزن: حتماً بین بخش بازگشت برادههای دستگاه و محفظه مکش پمپ، یک توری فلزی یا محفظه تهنشینی تعبیه کنید تا تراشههای درشت وارد پروانه نشوند.
سربندی صحیح ترمینال: در اتصال به برق شبکه صنعتی ایران (۳۸۰ ولت سه فاز)، اتصال ترمینال موتور را به صورت ستاره (Y) ببندید.
سطح مایع مخزن: اطمینان حاصل کنید که سطح آب صابون حداقل نیمی از محفظه حلزونی پایینی را بپوشاند تا از کارکرد خشک پروانه جلوگیری شود.
تنظیم دورهای امولسیون: درصد آب و روغن صابون (سولوبل) را به وسیله رفرکتومتر چک کنید؛ غلظت بالای روغن به موتور فشار وارد کرده و غلظت پایین آب صابون منجر به زنگزدگی بدنه و شفت خواهد شد.
تامین قطعات یدکی پمپ آب صابون موتوژن در هایپر صنعت ویراکو
مجموعه هایپر صنعت ویراکو به عنوان مرجع قطعات یدکی پمپهای موتوژن، کلیه اجزای مصرفی این مدل را به صورت اورجینال تامین میکند:
پروانه آببخش پلیمری تقویتشده مقاوم به سایش
کلاهک خنک کننده الکتروموتور و پروانه فن انتهایی
شفت بلند استیل اختصاصی تیپ P56-23
جعبه ترمینال، ترمینالبُرد سرامیکی و گلندهای استاندارد ضدروغن
خرید پمپ آب صابون سه فاز موتوژن مدل P56-23 از هایپر صنعت ویراکو
پمپ آب صابون موتوژن مدل P56-23 گزینهای مطمئن، اقتصادی و بادوام برای سیستمهای خنککننده کارگاهی و خطوط ماشینکاری سنگین است. هایپر صنعت ویراکو با ارائه گارانتی اصالت محصول، ارسال سریع به سراسر کشور و ارائه مشاورههای جامع فنی، آماده پاسخگویی به استعلامات قیمتی خریداران محترم، کارگاههای صنعتی و واحدهای بازرگانی شرکتها میباشد.
جهت استعلام قیمت روز، دریافت پیشفاکتور رسمی و خرید مستقیم پمپ آب صابون موتوژن مدل P56-23، با کارشناسان فروش هایپر صنعت ویراکو در تماس باشید.
