پمپ دیافراگمی ۲ اینچ پمکار (Pomkar) مدل PK 20 بدنه آلومینیوم
اگر قصد خرید پمپ دیافراگمی ۲ اینچ پمکار مدل PK20 را دارید، احتمالاً مهمترین سوال شما این است که این پمپ برای چه سیالاتی مناسب است؟ بدنه آلومینیومی چه مزایا و محدودیتهایی دارد؟ کدام دیافراگم را انتخاب کنیم؟ قیمت این مدل چقدر است؟ در این صفحه به تمام این سوالات پاسخ دادهایم..
مشخصات فنی پمپ دیافراگمی پمکار PK 20
برای انتخاب دقیق پمپ، بررسی پارامترهای هیدرولیکی و مکانیکی اولین قدم است. در جدول زیر، مشخصات کلیدی مدل PK 20 آلومینیومی آورده شده است:
پارامتر فنی | مقدار / مشخصه | توضیحات مهندسی |
سایز دهانه ورودی/خروجی | 2 اینچ | ظرفیت انتقال حجم بالای سیال |
سایز ورودی هوا | 3.4 اینچ | نیاز به هوای فشرده با دبی مناسب جهت عملکرد بهینه |
حداکثر دبی خروجی ( متر مکعب بر ساعت ) | 33.3 | بازدهی فوقالعاده در انتقالهای سریع |
حداکثر فشار خروجی (بار) | 7 | تامین هد فشاری مناسب تا ارتفاع حدود ۷۰ متر آب |
حداکثر عمق مکش خودمکش (متر ) | 6 | توانایی خودمکشی عالی بدون نیاز به هواگیری (Self-priming) |
محدوده دمای کاری سیال ( سانتی گراد ) | -18 تا +85 | مناسب برای طیف وسیعی از سیالات سرد و گرم صنعتی |
جنس بدنه | آلومینیوم (Aluminium) | وزن سبک، استحکام مکانیکی بالا، مقاومت خوب در برابر سایش |
گزینههای متریال دیافراگم | تفلون (PTFE) / سانتوپرن (Santoprene) / نئوپرن (Neoprene) | انتخاب بر اساس خورندگی شیمیایی و دمای سیال |

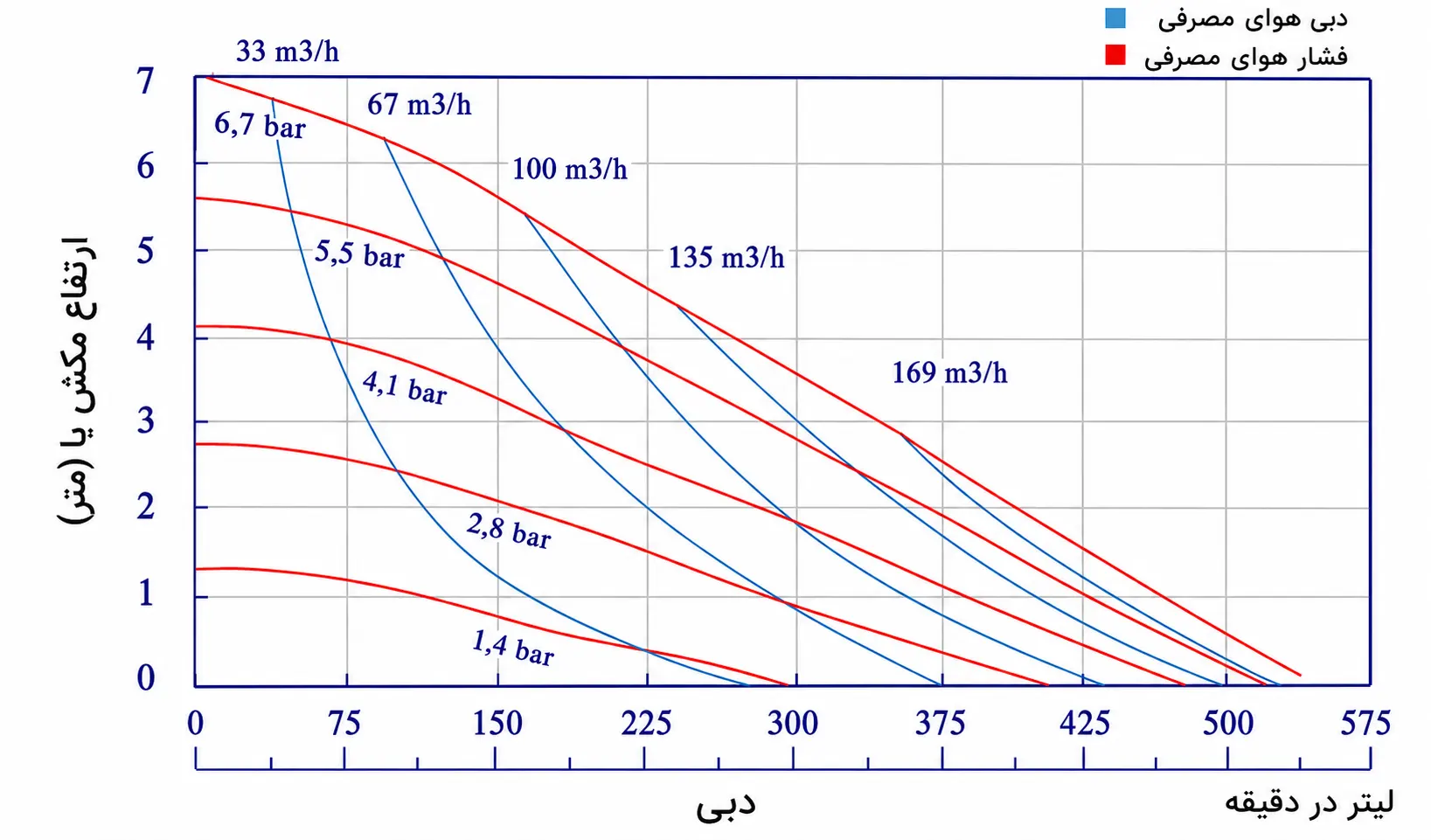

نمودار آبدهی پمپ دیافراگمی پمکار PK 20
ابعاد پمپ دیافراگمی پمکار 2 اینچ PK 20
مدل PK20 | ابعاد (میلیمتر) |
A | 860 |
B | 512 |
C | 300 |
D | 403 |
آنالیز تخصصی متریال دیافراگمها؛ کدام را انتخاب کنیم؟
عمر مفید پمپ دیافراگمی تا حد زیادی به سازگاری شیمیایی و فیزیکی دیافراگم با سیال عبوری بستگی دارد. مدل PK 20 پمکار با سه نوع دیافراگم پرکاربرد عرضه میشود:
۱. دیافراگم تفلون (Teflon - PTFE)
ویژگیها: مقاومترین ماده شیمیایی موجود در دنیا. تفلون تقریباً در برابر تمام اسیدها، بازها، حلالهای صنعتی و مواد خورنده بیاثر است.
محدودیت: انعطافپذیری تفلون نسبت به لاستیکها کمتر است؛ بنابراین معمولاً یک دیافراگم پشتیبان (Back-up) از جنس استرومر (مانند نئوپرن) پشت آن قرار میگیرد.
بهترین کاربرد: انتقال حلالهای آلی شدید، رنگها، رزینها و سیالات شیمیایی ناسازگار با لاستیکها.
۲. دیافراگم سانتوپرن (Santoprene)
ویژگیها: یک ترموپلاستیک الاستومر با مقاومت فوقالعاده در برابر سایش فیزیکی و خستگی مکانیکی (عمر خمشی بسیار بالا).
بهترین کاربرد: انتقال سیالات حاوی ذرات جامد و ساینده مانند دوغابهای صنعتی، پسماندهای کارخانجات، آبهای آلوده و صنایع سرامیک و کاشی.
۳. دیافراگم نئوپرن (Neoprene)
ویژگیها: یک لاستیک همهمنظوره با خاصیت ارتجاعی عالی، قیمت مناسب و مقاومت خوب در برابر روغنهای غیرحلال و سایش فیزیکی خفیف.
بهترین کاربرد: سیالات پایه آب، روغنهای هیدرولیک سبک، گریس و مواد غیرخورنده شیمیایی در دماهای معمولی.
چرا بدنه آلومینیومی؟ (مزایا و محدودیتها)
انتخاب جنس بدنه آلومینیوم برای پمپ پمکار PK 20 مزایای متعددی به همراه دارد:
مقاومت در برابر سایش: آلومینیوم در برابر ذرات معلق و سیالات ساینده دوام فیزیکی بالایی دارد.
وزن بهینه: نسبت به چدن و استیل بسیار سبکتر بوده و جابهجایی پمپ در خطوط تولید را آسانتر میکند.
مقاومت حرارتی بالا: انتقال حرارت مناسب و عملکرد پایدار در دماهای بالا.
نکته مهندسی محصول: بدنه آلومینیومی برای اسیدهای قوی (مانند اسید سولفوریک یا اسید کلریدریک) مناسب نیست. برای سیالات اسیدی شدید، باید از پمپهای با بدنه پلیمری (پلیپروپیلن یا PVDF) استفاده کنید. اما برای حلالها، رنگها، هیدروکربنها و روغنها، آلومینیوم بهترین گزینه است.
سیالات قابل پمپاژ با پمپ دیافراگمی آلومینیومی پمکار PK 20
۱. بدنه آلومینیوم + دیافراگم تفلون (Teflon - PTFE)
تفلون مقاومترین ماده در برابر مواد شیمیایی است. در این ترکیب، عامل محدودکننده بدنه آلومینیومی است، نه دیافراگم.
سیالات قابل پمپاژ:
انواع حلالهای آلی صنعتی: استون، متیل اتیل کتون (MEK)، تولوئن، زایلن، بنزن، و تتراکلرواتیلن.
صنایع رنگ و چسب: رنگهای پایه حلال، تینرهای روغنی و فوری، چسبهای شیمیایی نیمهغلیظ، رزینهای اپوکسی و پلیاستر.
مواد نفتی و سوختها: بنزین، گازوئیل، نفت سفید، سوخت هواپیما (Jet Fuel) و انواع حلالهای نفتی.
روغنهای داغ: روغنهای انتقال حرارت تا دمای ۸۵ درجه سانتیگراد.
الکلها: متانول، اتانول و ایزوپروپیل الکل صنعتی.
سیالات ممنوعه برای این ترکیب: اسیدهای قوی (مانند اسید کلریدریک، اسید سولفوریک و اسید نیتریک) و بازهای قوی (مانند سود سوزآور). این مواد دیافراگم تفلون را خراب نمیکنند، اما بدنه آلومینیومی پمپ را به سرعت ذوب و سوراخ میکنند.
۲. بدنه آلومینیوم + دیافراگم سانتوپرن (Santoprene)
سانتوپرن (یک نوع لاستیک صنعتی ترموپلاستیک) قهرمان مقاومت در برابر سایش فیزیکی، پارگی و خستگی مکانیکی است.
سیالات قابل پمپاژ:
دوغابها و سِلیپهای معدنی: دوغاب کاشی و سرامیک، گل و لای معدنی، آب آهک و دوغاب گچ.
سیالات حاوی ذرات جامد و ساینده: پسابهای صنعتی حاوی ماسه، سیالات فیلتر شده در تصفیهخانهها و لجنهای ساختمانی.
سیالات پایه آب با ویسکوزیته بالا: چسبهای پایه آب (مثل چسب چوب و چسب نشاسته) و رنگهای پلاستیک و امولسیونی (پایه آب).
روغنهای گیاهی و حیوانی: روغن سویا، روغن ذرت و چربیهای مایع حیوانی غیرخوراکی (ترجیحاً در دمای زیر ۶۰ درجه).
سیالات ممنوعه برای این ترکیب: حلالهای کلره، هیدروکربنهای آروماتیک (مانند تولوئن و بنزن) و نفت سفید؛ این مواد باعث باد کردن، نرم شدن و پاره شدن سریع دیافراگم سانتوپرن میشوند.
۳. بدنه آلومینیوم + دیافراگم نئوپرن (Neoprene)
نئوپرن یک لاستیک همهمنظوره اقتصادی با انعطافپذیری عالی است که برای سیالات غیرخورنده و با سایش متوسط استفاده میشود.
سیالات قابل پمپاژ:
آب و پساب معمولی: آبهای سطحی، آب باران، آبهای زیرزمینی و آب صابونهای صنعتی (روغنزدایی).
روغنهای هیدرولیک و روانکارها: انواع روغن موتور، روغن دنده (واسگازین)، گریسهای نرم و مایع، و روغنهای روانکاری صنعتی.
سیالات گلآلود سبک: آب خروجی استخرهای پرورش ماهی، زهکشی ساختمانها و پسابهای بدون حلال شیمیایی.
امولسیونهای آب و روغن: سیالات خنککننده ماشینابزار (آب صابون تراشکاری).
سیالات ممنوعه برای این ترکیب: حلالهای بسیار قوی (مانند استون و تینر)، بنزین، اسیدها و سیالات با دمای بالای ۸۰ درجه سانتیگراد (نئوپرن در دمای بالا خشک و شکننده میشود).
جدول خلاصه انتخاب سریع
نوع دیافراگم (با بدنه آلومینیوم) | حلالهای صنعتی | روغن و هیدروکربن سبک | دوغاب و سیال ساینده | اسید و باز قوی | آب و پساب معمولی |
تفلون (PTFE) | عالی (۱۰۰٪) | عالی | متوسط | ممنوع (تخریب بدنه) | عالی |
سانتوپرن (Santoprene) | ضعیف | متوسط | عالی (۱۰۰٪) | ممنوع (تخریب بدنه) | عالی |
نئوپرن (Neoprene) | خیلی ضعیف | عالی | متوسط | ممنوع (تخریب بدنه) | عالی |
مهمترین کاربردهای پمپ دیافراگمی ۲ اینچ پمکار در صنایع
به دلیل دبی 555 لیتر بر دقیقه و قابلیت کارکرد ایمن با هوای فشرده (بدون نیاز به الکتروموتور و عدم ایجاد جرقه)، این پمپ در صنایع زیر کاربرد وسیعی دارد:
صنایع رنگ و رزین: انتقال ایمن حلالها، تینر، چسبها و رنگهای پایه حلال (ضد انفجار ذاتی یا ATEX به دلیل کارکرد پنوماتیک).
صنایع نفت، گاز و پتروشیمی: تخلیه و بارگیری مخازن سوخت، انتقال هیدروکربنها، روغنهای صنعتی و لجنهای کف مخزن (Sludge).
صنایع سرامیک و کاشی: پمپاژ دوغاب سرامیک (سِلیپ) که حاوی ذرات ساینده بسیار سختی است.
تصفیه خانهها و فاضلاب: انتقال لجنهای فعال، آبهای گلآلود و سیالات حاوی ذرات جامد معلق تا قطر چند میلیمتر.
۱۰ معیار طلایی خرید و راهاندازی پمپ دیافراگمی Pomkar PK 20
جهت تضمین طول عمر پمپ و کارکرد بهینه سیستم، رعایت موارد زیر الزامی است:
محاسبه دقیق دبی (QQQ) و فشار (PPP): کارکرد دائم پمپ در انتهای نمودار کارایی (حداکثر دبی) عمر دیافراگم را کاهش میدهد. نقطه کاری بهینه را در حدود ۵۰ تا ۷۰ درصد حداکثر راندمان انتخاب کنید.
تامین هوای فشرده تمیز و خشک: استفاده از واحد مراقبت (FRL) شامل فیلتر رطوبتگیر و روغنزن در مسیر ورودی هوای پمپ الزامی است.
انتخاب درست متریال دیافراگم: بر اساس جدول مقاومت شیمیایی سیال خود، بین تفلون، سانتوپرن و نئوپرن انتخاب کنید.
نصب لرزهگیر: به دلیل حرکت رفت و برگشتی دیافراگمها، پمپ لرزشهای کوچکی ایجاد میکند؛ استفاده از لرزهگیر در خطوط لولهکشی توصیه میشود.
سایز لولههای ورودی و خروجی: هرگز سایز لوله مکش را کوچکتر از ۲ اینچ (دهانه خود پمپ) در نظر نگیرید تا پدیده کاویتاسیون رخ ندهد.
سیستم تخلیه هوا: اگزوز پمپ باید عاری از هرگونه گرفتگی باشد تا هوای مصرفشده به راحتی تخلیه شود.
تنظیم فشار باد ورودی: فشار هوای ورودی به پمپ نباید از ۷ بار فراتر رود. فشار بهینه معمولاً بین ۴ تا ۶ بار است.
قابلیت کارکرد خشک (Dry Running): این پمپ در صورت قطع سیال ورودی آسیب نمیبیند، اما از کارکرد طولانیمدت پمپ بدون سیال جهت جلوگیری از استهلاک قطعات بادبزن خودداری کنید.
آببندی اتصالات: به دلیل قدرت مکش بالای پمپ (6 m6 \text{ m}6 m)، هرگونه نشت هوا در لوله مکش مانع از آبگیری صحیح پمپ خواهد شد.
خرید از نمایندگی معتبر: اصالت قطعات جانبی (کیت هوا، دیافراگمها و گلولهها) تاثیر مستقیم بر عمر پمپ دارد. هایپر صنعت ویراکو اصالت قطعات و خدمات پس از فروش پمپهای پمکار ترکیه را تضمین میکند.
قیمت پمپ دیافراگمی پمکار PK20
قیمت پمپ دیافراگمی پمکار PK20 به مشخصات فنی و متریال قطعات در تماس با سیال بستگی دارد. این پمپ با بدنه آلومینیومی و دیافراگمهای مختلف عرضه میشود؛ بنابراین برای اعلام قیمت دقیق باید نوع سیال، شرایط کاری و پیکربندی موردنیاز مشخص شود.
مهمترین عوامل مؤثر بر قیمت پمپ دیافراگمی پمکار مدل PK20 عبارتاند از:
نوع دیافراگم: قیمت مدلهای مجهز به دیافراگم تفلون، سانتوپرن یا نئوپرن یکسان نیست.
جنس شیر توپی: متریال شیرهای توپی باید متناسب با خورندگی، سایش و ترکیب شیمیایی سیال انتخاب شود.
متریال نشیمنگاه شیر: جنس سیت یا نشیمنگاه بر مقاومت شیمیایی، آببندی و طول عمر پمپ تأثیر میگذارد.
نوسانات نرخ ارز: وارداتی بودن پمپ و قطعات یدکی باعث میشود قیمت آن تحت تأثیر تغییرات ارز قرار بگیرد.
موجودی انبار: موجودی مدل موردنظر و زمان تأمین کالا میتواند بر قیمت نهایی و مدت تحویل تأثیرگذار باشد.
برای دریافت قیمت روز پمپ دیافراگمی پمکار PK20، ابتدا نوع سیال، دمای کاری، دبی موردنیاز و جنس دیافراگم را به کارشناسان هایپر صنعت ویراکو اعلام کنید. پس از بررسی سازگاری متریال با سیال، قیمت پیکربندی مناسب، موجودی انبار و زمان تحویل به شما اعلام خواهد شد.
مزایا و معایب پمپ دیافراگمی پمکار PK20
پمپ پمکار PK20 یک پمپ دیافراگمی دوگانه بادی یا AODD است. این ساختار برای انتقال بسیاری از سیالات صنعتی، ویسکوز، آلوده و حاوی ذرات جامد مناسب است؛ بااینحال، مانند هر تجهیز صنعتی دیگری محدودیتهایی نیز دارد.
مزایای پمپ دیافراگمی پمکار PK20
✅ مناسب برای محیطهای مستعد انفجار
این پمپ بهوسیله هوای فشرده کار میکند و در بخش محرک آن از الکتروموتور استفاده نمیشود؛ بنابراین خطر ایجاد جرقه الکتریکی در محل پمپ کاهش مییابد و میتوان از آن برای انتقال بعضی حلالها و مواد قابل اشتعال استفاده کرد.
پنوماتیک بودن بهتنهایی معادل داشتن گواهی ATEX نیست. برای نصب در مناطق طبقهبندیشده، باید گواهی مدل، همبندی و اتصال زمین، جنس شیلنگها و دستورالعمل ایمنی مجموعه بررسی شود.
✅ قابلیت خودمکشی
پمپ دیافراگمی پمکار PK20 قابلیت مکش سیال از سطح پایینتر را دارد و حداکثر عمق مکش اعلامشده آن تا ۶ متر است. مقدار واقعی مکش به ویسکوزیته و چگالی سیال، سرعت پمپ، ارتفاع محل نصب، قطر لوله و آببندی مسیر مکش بستگی دارد.
✅ تحمل کارکرد خشک
ساختار دیافراگمی این پمپ امکان کارکرد خشک را بدون آسیب فوری مشابه برخی پمپهای دینامیکی فراهم میکند. بااینحال، خشککار کردن طولانی باعث افزایش تعداد سیکلها، مصرف هوای فشرده و استهلاک دیافراگم و مجموعه شیر هوا میشود؛ بنابراین بهتر است پمپ بدون سیال بهصورت مداوم کار نکند.
✅ قابلیت انتقال سیالات حاوی ذرات جامد
طراحی شیرهای توپی و مسیر عبور سیال، امکان پمپاژ سیالات آلوده، دوغابها و مواد دارای ذرات معلق را فراهم میکند. حداکثر اندازه مجاز ذرات باید با کاتالوگ رسمی مدل و متریال شیر توپی کنترل شود تا از گرفتگی یا آسیب قطعات داخلی جلوگیری شود.
✅ مناسب برای سیالات با ویسکوزیتههای مختلف
PK20 میتواند برای انتقال سیالات رقیق و نسبتاً غلیظ به کار رود. البته با افزایش ویسکوزیته، افت فشار مسیر بیشتر و دبی واقعی کمتر میشود؛ در چنین شرایطی باید قطر و طول خط مکش، فشار هوا و ظرفیت کمپرسور بهدرستی محاسبه شوند.
✅ امکان توقف در حالت بسته
در بسیاری از کاربردها، پمپ دیافراگمی بادی میتواند هنگام بسته شدن مسیر خروجی متوقف شود و پس از باز شدن مسیر، فعالیت خود را ادامه دهد. با وجود این، نصب تجهیزات کنترل و ایمنی مطابق شرایط خط ضروری است.
✅ کنترل آسان دبی و فشار
دبی پمپ را میتوان با تنظیم فشار و دبی هوای ورودی کنترل کرد. این ویژگی امکان هماهنگ کردن عملکرد پمپ با شرایط فرآیند را بدون نیاز به تجهیزات پیچیده کنترل دور فراهم میکند.
✅ تعمیر و نگهداری نسبتاً آسان
ساختار ماژولار و تعداد محدود اجزای اصلی باعث میشود تعویض دیافراگم، شیر توپی، سیت و قطعات سیستم توزیع هوا نسبتاً آسان باشد. دسترسی به کیت تعمیراتی استاندارد، نقش مهمی در کاهش زمان توقف خط دارد.
معایب پمپ دیافراگمی پمکار PK20
❌ نیاز به کمپرسور و هوای فشرده
این پمپ بدون هوای فشرده کار نمیکند؛ بنابراین باید کمپرسوری با فشار و ظرفیت هوادهی مناسب در دسترس باشد. کوچک بودن کمپرسور یا افت فشار شبکه باعث کاهش دبی، عملکرد نامنظم و توقف پمپ میشود.
❌ هزینه تولید هوای فشرده
هوای فشرده یکی از حاملهای نسبتاً پرهزینه انرژی در کارخانه است. به همین دلیل، عبارت «مصرف انرژی پایین» برای تمام شرایط دقیق نیست. بهرهوری واقعی به فشار تنظیمشده، نشتی شبکه، راندمان کمپرسور و نقطه کاری پمپ بستگی دارد.
❌ صدای بیشتر در قسمت خروجی هوا
تخلیه متناوب هوای فشرده میتواند صدای قابلتوجهی ایجاد کند. استفاده از صداخفهکن استاندارد، نگهداری صحیح شیر هوا و در صورت مجاز بودن، هدایت ایمن هوای خروجی به کاهش صدا کمک میکند.
❌ کاهش دبی در فشار خروجی بالا
دبی اعلامی ۵۵۵ لیتر بر دقیقه یک مقدار حداکثری و وابسته به شرایط آزمون است، نه دبی تضمینشده در تمام نقاط کاری. با افزایش فشار خروجی، ارتفاع مکش، ویسکوزیته سیال یا طول خط لوله، دبی واقعی کاهش پیدا میکند. انتخاب نهایی باید بر اساس منحنی عملکرد پمپ انجام شود.
❌ ایجاد جریان ضربانی
حرکت رفتوبرگشتی دیافراگمها باعث ضربانی بودن جریان خروجی میشود. در کاربردهایی که جریان یکنواخت اهمیت دارد، ممکن است نصب پالسیشن دمپنر یا میراکننده ضربان ضروری باشد.
❌ حساسیت عملکرد به کیفیت هوای ورودی
رطوبت، آلودگی، یخزدگی یا ذرات موجود در هوای فشرده ممکن است عملکرد شیر هوا را مختل کند. استفاده از فیلتر و رگلاتور مناسب و رعایت دستورالعمل سازنده برای روغنکاری یا عدم روغنکاری ضروری است.
❌ محدودیت شیمیایی بدنه آلومینیومی
حتی اگر دیافراگم PTFE مقاومت شیمیایی بالایی داشته باشد، بدنه آلومینیومی ممکن است با بعضی اسیدها، بازها یا سیالات خورنده ناسازگار باشد. سازگاری تمام قطعات در تماس با سیال باید بهصورت همزمان بررسی شود.
جمعبندی؛ آیا پمپ پمکار PK20 انتخاب مناسبی است؟
پمپ دیافراگمی آلومینیومی پمکار PK20 برای انتقال بسیاری از رنگها، رزینها، روغنها، حلالهای سازگار، دوغابها، پسابها و سیالات حاوی ذرات معلق گزینهای کاربردی است. دبی بالا، خودمکشی، تحمل کارکرد خشک و امکان استفاده در خطوط بدون الکتروموتور از مهمترین مزایای آن محسوب میشوند.
در مقابل، نیاز به کمپرسور، مصرف هوای فشرده، جریان ضربانی و کاهش دبی در فشارهای بالا باید هنگام طراحی سیستم در نظر گرفته شوند. همچنین مناسب بودن پمپ فقط به جنس دیافراگم وابسته نیست و سازگاری بدنه، شیر توپی، نشیمنگاه، اورینگ و سایر قطعات ترشونده نیز باید بررسی شود.
برای انتخاب دقیق و استعلام قیمت پمپ دیافراگمی پمکار PK20، اطلاعات زیر را برای کارشناسان هایپر صنعت ویراکو ارسال کنید:
نام کامل و غلظت سیال
دمای سیال
ویسکوزیته و چگالی
وجود و اندازه ذرات جامد
دبی و فشار موردنیاز
ارتفاع و طول مسیر مکش و دهش
شرایط محیطی و احتمال وجود مواد اشتعالپذیر
