فروش پنل خورشیدی ترینا سولار (Trina Solar) 630 وات مدل TSM-630NEG19RC.20
پنل خورشیدی ترینا سولار 630 وات (Trina Solar) سری Vertex N مدل TSM-630NEG19RC.20 با بهرهگیری از سلولهای هافسل مونو کریستال بایفشیال تاپکان دبل گلس (N-type i-TOPCon bifacial dual glass) طراحی و تولید شده است. این مدل برای استفاده در نیروگاههای خورشیدی تولید برق (انرژی تجدیدپذیر)، اتصال به سانورتر و پمپ آب خورشیدی و همچنین سیستمهای خورشیدی با مصارف خانگی، تجاری و صنعتی کاربرد دارد.
به کارگیری فناوری N-type i-TOPCon در پنل خورشیدی مدل TSM-630NEG19RC.20 علاوه بر ارتقای راندمان، عملکرد پنل را در شرایط مختلف تابش بهبود میدهد. در جدول مشخصات فنی این مدل، بازدهی پنل 23.3 درصد و در توضیحات فنی آن بازدهی تا 23 درصد با تکنولوژی چگالی بالا عنوان شده است. همچنین توان نامی 630 وات در این مدل کمک میکند تا برای رسیدن به یک ظرفیت مشخص در نیروگاه، به تعداد کمتری پنل نیاز باشد و از فضای نصب موجود استفاده بهینهتری به عمل آید.
جدول مشخصات فنی پنل خورشیدی ترینا سولار مونو کریستال
مشخصه فنی | مقدار / مشخصه |
|---|---|
مدل | TSM-630NEG19RC.20 |
سری ساخت | Vertex N |
فناوری سلول | مونوکریستال N-type i-TOPCon بایفیشیال دبلگلس |
توان نامی (Pmax) | 630 وات |
تلورانس توان | 0 تا +5 وات |
ولتاژ نقطه حداکثر توان (Vmp) | 40.68 ولت |
جریان نقطه حداکثر توان (Imp) | 15.49 آمپر |
ولتاژ مدار باز (Voc) | 48.9 ولت |
جریان اتصال کوتاه (Isc) | 16.38 آمپر |
بازدهی ماژول | 23.3 درصد |
تعداد سلولها | 132 عدد (هافسل) |

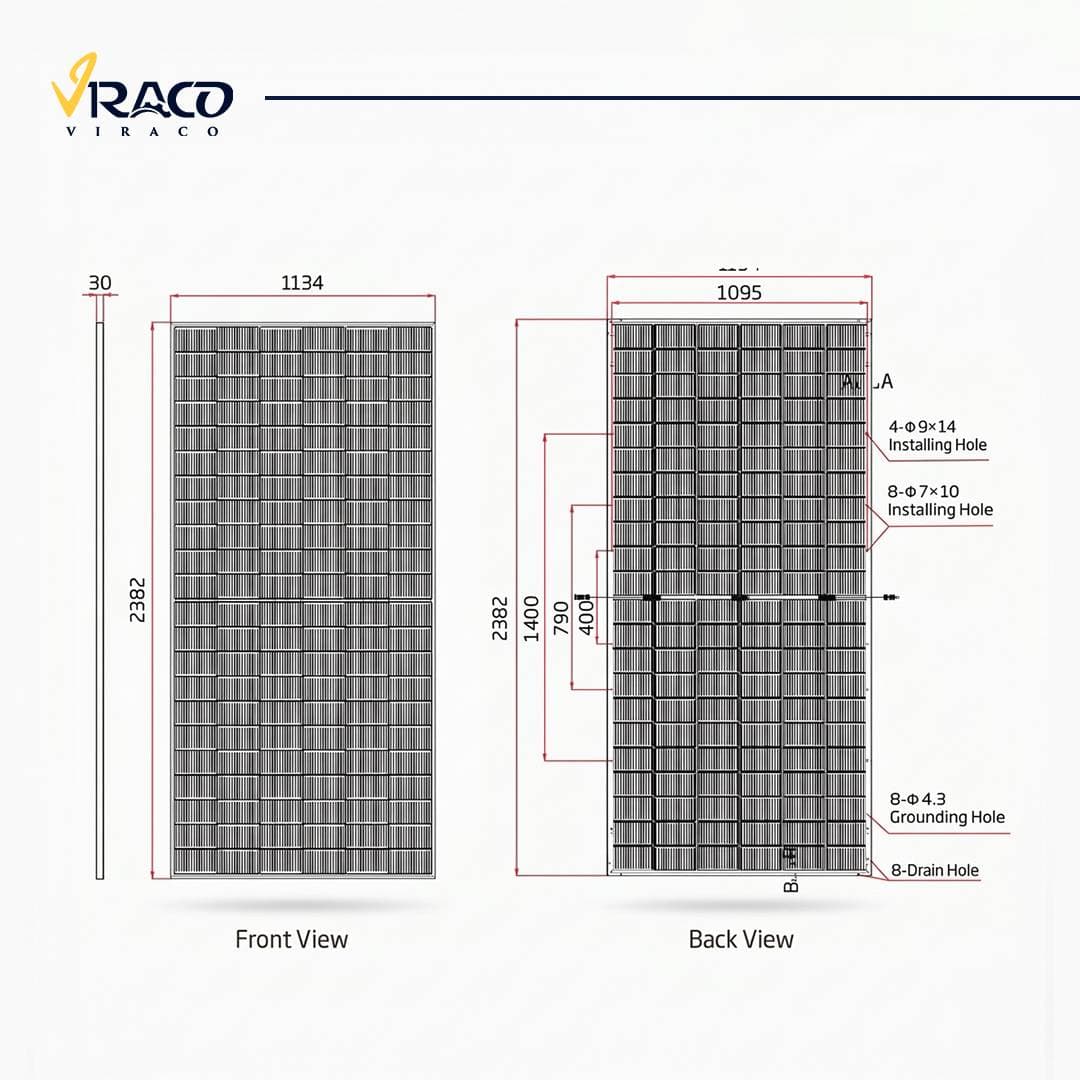

ابعاد فیزیکی | 2382 × 1134 × 30 میلیمتر |
وزن خالص | 33 کیلوگرم |
درجه حفاظتی جعبه تقسیم | IP68 |
نوع کانکتور | سازگار با MC4 |
حداکثر ولتاژ سیستم | 1500 ولت DC بر اساس استاندارد IEC |
محدوده دمای کاری | منفی 40 تا مثبت 70 درجه سانتیگراد |
دمای نامی کارکرد سلول (NOTC) | 43 درجه سانتیگراد |
ضریب دمایی جریان (Isc) | مثبت 0.04 درصد بر درجه سانتیگراد |
ضریب دمایی ولتاژ (Voc) | منفی 0.24 درصد بر درجه سانتیگراد |
ضریب دمایی توان (Pmax) | منفی 0.29 درصد بر درجه سانتیگراد |
تحمل بار مکانیکی برف (مثبت) | 5400 پاسکال |
تحمل بار مکانیکی باد (منفی) | 2400 پاسکال |
گرید کیفی | Class A |
تعداد در هر پالت | 36 عدد |
تعداد در هر کانتینر | 720 عدد |
استانداردهای تاییدشده | IEC61215, IEC61730, IEC61701, IEC62716, CE |
کاربردهای پنل خورشیدی ترینا سولار مونو کریستال
نیروگاههای خورشیدی زمینی تولید برق
توان 630 واتی و امکان تولید انرژی از سطح پشت پنل، تعداد ماژولهای لازم برای احداث نیروگاههای مگاواتی را کاهش داده و مدیریت فضای سایت را تسهیل میکند.
تأمین برق سامانههای پمپ آب خورشیدی در کشاورزی
مشخصات جریان و ولتاژ این پنل برای تأمین توان اینورترهای پمپ آب خورشیدی در مزارع کشاورزی مناسب بوده و با افت دمایی کم در اقلیمهای گرم به کار خود ادامه میدهد.
سیستمهای خورشیدی صنعتی، تجاری و سقف سولهها
در پروژههای متصل به شبکه پشتبامی یا صنعتی که با محدودیت مساحت مواجه هستند، چگالی توان بالای این ماژول بهرهبرداری بهینهتری از سطح نصب ایجاد میکند.
پروژههای خورشیدی منفصل از شبکه متصل به سانورتر
جریان کاری 15.49 آمپر و ولتاژ پایدار این مدل با درگاههای ورودی سانورترهای نوین در مصارف خانگی، کارگاهی و ویلایی هماهنگی دارد.
ویژگیهای پنل خورشیدی ترینا سولار مدل TSM-630NEG19RC.20
کاهش هزینههای BOS و شاخص LCOE: توان بالای 630 وات با کاهش تعداد تجهیزات نصب، سیمکشی و متراژ سازه، هزینه تراز شده سیستم و انرژی را پایین میآورد.
فناوری N-type i-TOPCon: ارتقای بازدهی تا 23.3 درصد و عملکرد مطلوب در شرایط تابش گوناگون به لطف فناوری سلول با چگالی بالا.
تکنولوژی چند باسبار (SMBB): مقاومت اهمی سری کمتر و برداشت بهینه جریان خروجی به ویژه در وضعیتهای با شدت تابش ضعیف.
فناوری برش دقیق سلول: کاهش ریزترکها (میکروکرک) ناشی از فرآیند برش و کنترل تنشهای داخلی سلول.
مقاومت در برابر تخریب ولتاژ القایی (PID): مهار اثر PID بر اساس کنترل مواد اولیه و فرآیندهای بهینهسازیشده ساخت سلول.
مقاومت در برابر شرایط محیطی دشوار: دارای گواهینامههای استاندارد جهت کارکرد در مجاورت مه نمکی، گاز آمونیاک، گردوغبار، شن و ماسه.
ضریب اصلاح زاویه برخورد تابش (IAM): عملکرد مناسب جذب نور در زمان تابش با زوایای مایل در ساعات اولیه و پایانی روز.
استحکام در برابر بارهای مکانیکی: تحمل بار برف مثبت تا 5400 پاسکال و بار باد منفی تا 2400 پاسکال.
نرخ استهلاک پایین در طول عمر کاری: طبق مشخصات اعلامشده، افت توان ماژول 1 درصد در سال نخست و 0.4 درصد سالانه است.
بهینهسازی فضای بارگیری: چیدمان 36 عددی در هر پالت و 720 عددی در هر کانتینر ترانزیتی جهت کاهش هزینههای جابهجایی و لجستیک.
مزایا و محدودیتهای پنل خورشیدی ترینا سولار
مزایای پنل
تولید توان مازاد دوطرفه: دریافت تا 30 درصد توان الکتریکی بیشتر از سمت پشت پنل وابسته به میزان بازتاب بستر نصب.
تحمل ولتاژ بالای سیستم: پشتیبانی از حداکثر ولتاژ 1500 ولت DC بر اساس استاندارد IEC برای طراحی استرینگهای طولانیتر.
کاهش تعداد خطوط موازی: کاهش کابلکشی و جعبههای تجمیع با توجه به توان و جریان خروجی بالا.
محدودیتهای پنل
وزن و ابعاد فیزیکی: وزن 33 کیلوگرم و طول 2382 میلیمتر ماژول نیازمند سازه مستحکم و رعایت اصول ایمنی در جابهجایی دستی است.
نیازمند طراحی تخصصی مدار: سازگاری مشخصات الکتریکی پنل با جریان و ولتاژ مجاز سانورتر یا اینورتر نیازمند محاسبات دقیق مهندسی است. برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
نحوه انتخاب پنل خورشیدی ترینا سولار مدل TSM-630NEG19RC.20
بررسی تطابق الکتریکی با اینورتر و سانورتر
جریان حداکثر توان 15.49 آمپر و جریان اتصال کوتاه 16.38 آمپر نیازمند بررسی دقیق حداکثر جریان ورودی MPPT در اینورتر یا سانورتر انتخابی است.
محاسبه تعداد پنل در هر استرینگ
با توجه به ولتاژ مدار باز 48.9 ولت و ضریب دمایی منفی 0.24 درصد بر درجه سانتیگراد، حداکثر ولتاژ مدار در سردترین شرایط آبوهوایی نباید از مرز 1500 ولت DC عبور کند.
تناسب استراکچر و شرایط جغرافیایی پروژه
ابعاد ماژول و میزان مقاومت آن در برابر بار باد 2400 پاسکال و برف 5400 پاسکال باید در انتخاب مقاطع سازه و زاویه نصب لحاظ شود. برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
نصب و نگهداری پنل خورشیدی ترینا سولار 630 وات
الزامات نصب مکانیکی
استفاده از بستهای آلومینیومی استاندارد متناسب با ضخامت فریم 30 میلیمتری پنل.
اعمال گشتاور پیچی مجاز مطابق با راهنمای سازنده جهت جلوگیری از ایجاد فشار نقطهای بر لبههای پنل.
در نظر گرفتن فاصله کافی ماژول از سطح زیرین به منظور هدایت مناسب نور بازتابیده به بخش پشتی پنل.
ملاحظات اتصالات الکتریکی
استفاده از کانکتورهای سازگار با MC4 و عایقبندی مطابق با استاندارد حفاظتی IP68 جعبه تقسیم ماژول.
بهکارگیری کابلهای DC با روکش مقاوم در برابر اشعه UV و سطح مقطع متناسب با جریان 15.49 آمپر.
سرویس و نگهداری دورهای
شستوشوی سطح شیشه با آب پاکیزه در ساعات خنک روز جهت جلوگیری از وارد آمدن شوک حرارتی به سلولها.
بررسی دورهای اتصالات، وضعیت کلمپها و پایش بصری وضعیت کانکتورهای خروجی در برابر عوامل جوی.
قطعات یدکی و تجهیزات جانبی پنل خورشیدی ترینا سولار TSM-630NEG19RC.20
کانکتورهای استاندارد MC4: کانکتورهای نری و مادگی سازگار با ولتاژ سیستم 1500 ولت DC.
کلمپهای میانی و انتهایی: بستهای آلومینیومی استاندارد برای اتصال فریم 30 میلیمتری به ریل سازه.
کابل خورشیدی مقاوم در برابر اشعه UV: کابلهای دو روکش مخصوص خطوط انتقال مستقیم فتوولتائیک.
تجهیزات حفاظتی مدار DC: کلیدهای ایزولاتور، فیوزهای خورشیدی و سرج ارسترهای متناسب با سیستمهای 1500 ولت.
راهنمای خرید پنل خورشیدی ترینا سولار TSM-630NEG19RC.20 از هایپر صنعت ویراکو
تأمین تجهیزات فتوولتائیک در پروژههای صنعتی، کشاورزی و نیروگاهی مستلزم تطابق مشخصات فنی ماژولها با شرایط محیطی و طرح مهندسی است. هایپر صنعت ویراکو پنل خورشیدی ترینا سولار سری Vertex N مدل TSM-630NEG19RC.20 را در بستهبندیهای استاندارد 36 عددی پالت و 720 عددی کانتینری برای پیمانکاران، کشاورزان و صنعتگران محترم عرضه مینماید.
طبق مشخصات اعلامشده توسط شرکت سازنده، این مدل دارای 12 سال گارانتی محصول و 30 سال گارانتی عملکرد است که توان خروجی آن در پایان سال سیام به حدود 87.4 درصد توان اولیه میرسد. به منظور استعلام قیمت، بررسی موجودی، هماهنگی مهندسی استرینگها و انتخاب تجهیزات جانبی، با هایپر صنعت ویراکو در ارتباط باشید.
