فروش الکتروموتور موتوژن سه فاز 7.5 اسب 5.5 کیلووات چدنی 1500 دور

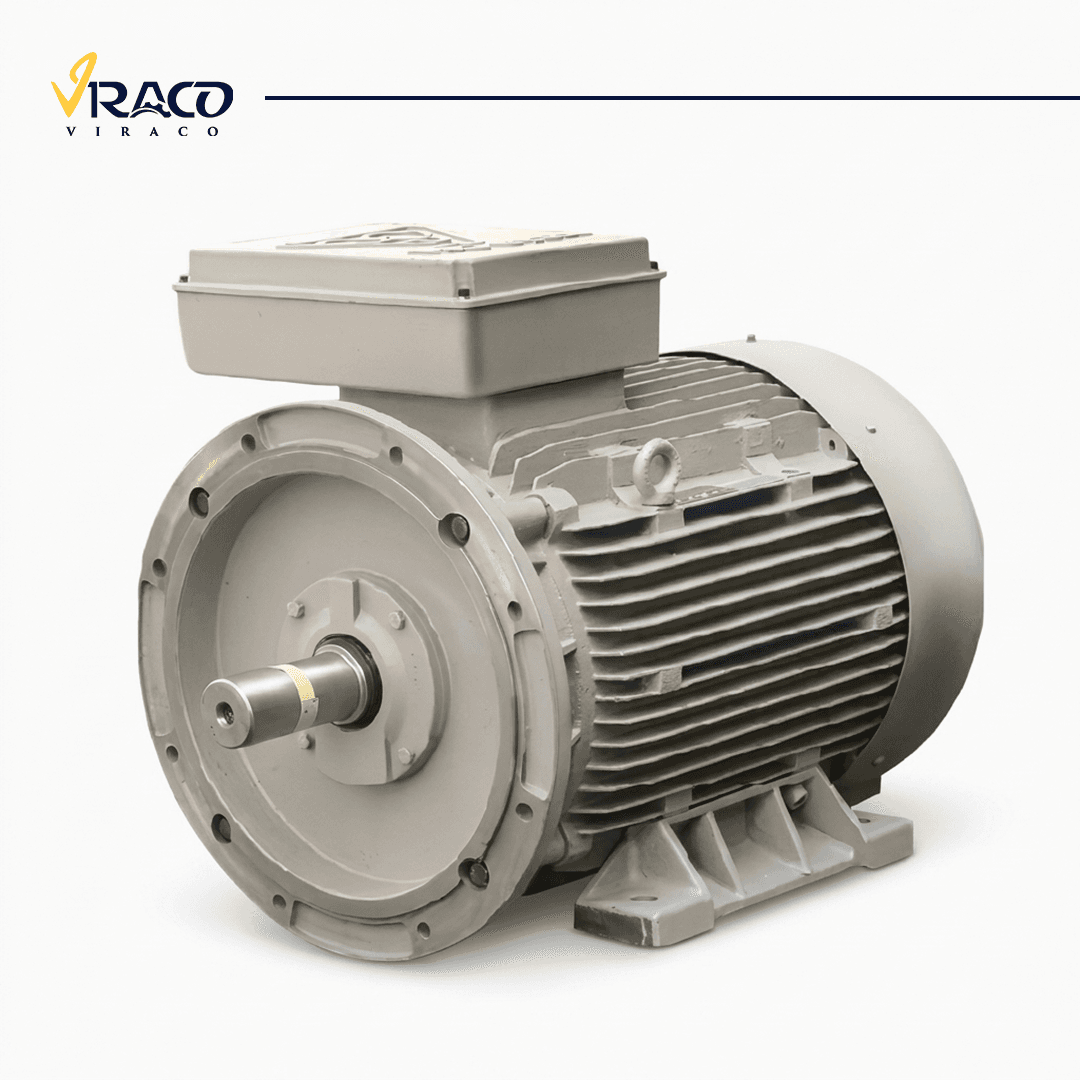

الکتروموتور ۵.۵ کیلووات (۷.۵ اسب بخار) موتوژن با پوسته چدنی و سرعت نامی ۱۴۳۰ دور بر دقیقه (۴ قطب)، یکی از بادوامترین و مطمئنترین محرکهای الکترومکانیکی در خطوط تولید و صنایع زیرساختی ایران است. این تجهیز بر اساس استانداردهای بینالمللی IEC در کارخانجات موتوژن تبریز طراحی و ساخته شده و به واسطه برخورداری از بدنه صلب چدنی خاکستری، مقاومت مکانیکی فوقالعادهای در برابر ضربات فیزیکی، لرزشهای دائمی و شوکهای گشتاوری نشان میدهد.
در کاربردهایی که کارکرد موتور بهصورت دائمکار (S1) تعریف شده و بار ورودی ممکن است با نوسانات مکانیکی همراه باشد، این الکتروموتور به لطف راندمان ۸۶ درصدی و ضریب توان (Power Factor) معادل ۰.۸۳، پایداری حرارتی را در کنار مصرف بهینه انرژی تضمین میکند. طراحی عایقبندی مدرن، سیمپیچی تمام مس و کلاس حفاظتی IP55 سبب شده تا نفوذ ذرات غبار کارگاهی و پاشش مستقیم آب در محیطهای آلوده صنعتی، مانعی برای کارکرد بدون توقف این تجهیز ایجاد نکند.

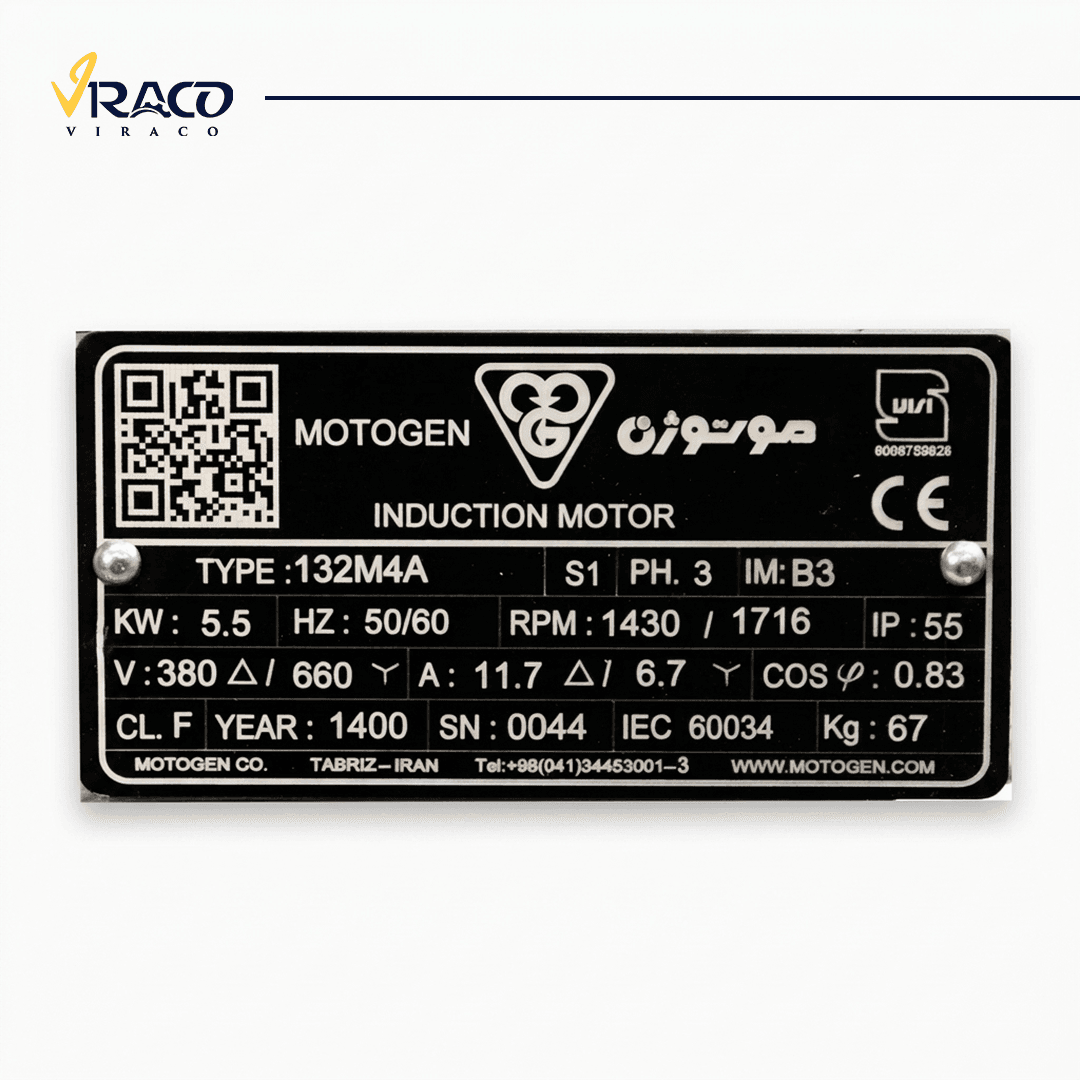

جدول مشخصات فنی الکتروموتور موتوژن سه فاز 7.5 اسب 5.5 کیلووات چدنی 1500 دور
پارامتر فنی | مقدار / مشخصه | واحد / استاندارد |
برند سازنده | موتوژن (MOTOGEN) | ایران - تبریز |
کد فریم سازنده | 132M4A | استاندارد IEC |
توان خروجی نامی | ۵.۵ کیلووات (۷.۵ اسب بخار) | kW / HP |
سرعت نامی شفت | ۱۴۳۰ | RPM (دور در دقیقه) |
تعداد قطب (پل) | ۴ پل | 4P |
ولتاژ کاری نامی | ۳۸۰ ولت مثلث (Δ\DeltaΔ) / ۶۶۰ ولت ستاره (YYY) | V (سه فاز، ۵۰ هرتز) |
جریان نامی در ۳۸۰ ولت | ۱۱.۷ | آمپر (A) |
نسبت جریان راهاندازی به نامی | ۵.۴ برابر | Is/InI_s / I_nIs/In |
گشتاور نامی (TnT_nTn) | ۳۶.۷۳ | نیوتنمتر (N⋅mN\cdot mN⋅m) |
نسبت گشتاور راهاندازی (Ts/TnT_s / T_nTs/Tn) | ۲.۱ برابر | - |
نسبت گشتاور شکست / ماکزیمم (Tb/TnT_b / T_nTb/Tn) | ۲.۳ برابر | - |
راندمان نامی (η\etaη) | ۰.۸۶ (۸۶ درصد) | IE1 / استاندارد IEC |
ضریب توان (cosφ\cos\varphicosφ) | ۰.۸۳ | - |
جنس فریم و پوسته | چدن سنگین ریختهگری | Gray Cast Iron |
درجه حفاظت فیزیکی | IP55 | مقاوم در برابر غبار و پاشش آب |
شیوه نصب و استقرار | B3 | پایهدار بدون فلنج |
ابعاد خارجی کلی | ۴۰۶ × ۲۶۰ × ۲۹۱ | میلیمتر (طول × عرض × ارتفاع) |
قطر شفت خروجی (ddd) | ۳۸ | میلیمتر (mmmmmm) |
طول مفید شفت خروجی | ۸۰ | میلیمتر (mmmmmm) |
ابعاد خار شفت | ۱۰ × ۵۶ | میلیمتر (KeyKeyKey) |
وزن خالص تجهیز | ۶۰.۵ | کیلوگرم (kgkgkg) |
وضعیت اصالت و مدارک | ۱۰۰٪ اورجینال کارخانه | شناسنامه شرکتی و تست شیت |
کاربرد الکتروموتور ۵.۵ کیلووات ۱۵۰۰ دور موتوژن
به دلیل گشتاور خروجی متعادل (۳۶.۷۳ نیوتنمتر) و سرعت کاربری استاندارد ۱۴۳۰ دور، این مدل پرکاربردترین رده توانی در راهاندازی ماشینآلات صنعتی، کارگاهی و کارخانهای است:
کمپرسورهای پیستونی و اسکرو صنعتی: تأمین توان پیوسته برای واحدهای هواساز فشار قوی با نیاز به گشتاور اولیه پایدار.
پمپهای سانتریفیوژ و آبرسانی تحت فشار: کوپل مستقیم به پمپهای طبقاتی، حلزونی و سیستمهای بوستر پمپ آتشنشانی و آبیاری کشاورزی.
گیربکسهای صنعتی و خطوط انتقال: اتصال به انواع گیربکس شافت مستقیم، هلیکال، کرانویل و حلزونی برای نوار نقالهها و کانوایرهای حمل مواد حجیم.
ماشینآلات فرمدهی و تراشکاری سنگین: پرسهای هیدرولیک، رولینگ ورق، گیوتین، میکسرها و آسیابهای مواد دانهبندی شده.
سامانههای تهویه سنگین: فنها و بلوئرهای سانتریفیوژ صنعتی با اینرسی راهاندازی بالا در سولههای تولیدی و مرغداریها.
ویژگیهای فنی الکتروموتور ۵.۵ کیلووات موتوژن چدنی
پوسته یکپارچه چدنی با میراسازی ارتعاشات: ساختار ریختهگری چدن ارتعاشات هارمونیک و لرزشهای ناشی از جابهجایی بار را جذب کرده و مانع استهلاک زودهنگام بیرینگها و اتصالات مکانیکی میشود.
توانایی استارت زیر بار سنگین: گشتاور راهاندازی ۲.۱ برابر گشتاور نامی، راهاندازی مطمئن تجهیز را حتی در شرایط وجود بار اولیه مقاوم بدون لغزش غیرمجاز تضمین میکند.
امکان راهاندازی دوضرب (ستاره - مثلث): با توجه به ولتاژ کاری ۳۸۰/۶۶۰ ولت، مدار قدرت تابلویی میتواند جریان استارت ۵.۴ برابری را از طریق کلید ستاره-مثلث یا سافتاستارتر بهخوبی مدیریت کند تا از افت ولتاژ شدید در شبکه برق کارگاه جلوگیری شود.
جعبه ترمینال ایزوله و نفوذناپذیر: ترمینال باکس تعبیه شده با واشربندی الاستومری استاندارد، کابلکشی سهفاز و شینهبندی داخلی مطمئنی را با استاندارد IP55 در برابر رطوبت محیطی فراهم میآورد.
پره خنککننده کارآمد (سیستم خنککاری IC411): گردش یکنواخت جریان هوا بر روی پرههای طولی پوسته، دمای هسته استاتور را در کارکردهای بدون توقف شبانهروزی در محدوده استاندارد حفظ میکند.
مزایا و محدودیتهای الکتروموتور ۵.۵ کیلووات موتوژن چدنی
شناخت دقیق نقاط قوت و محدودیتهای عملیاتی به انتخاب مهندسی و مدیریت بهینه هزینههای نگهداری کمک میکند:
مزایای رقابتی
استحکام فوقالعاده پوسته: مقاومت استثنایی چدن در برابر محیطهای خورنده، گازهای اسیدی ملایم، تنشهای پیچشی و سایش محیطی در مقایسه با پوستههای آلومینیومی.
پایداری حرارتی بالا: تبادل حرارتی پیوسته و جلوگیری از تاببرداشتگی درپوشها تحت اثر بارهای شعاعی ناشی از کشش تسمه یا چرخدنده.
وفور قطعات استاندارد در بازار: در دسترس بودن روتور، استاتور، درپوشها، جعبه ترمینال و براکتها در سراسر ایران بدون توقف خطوط تولید.
نسبت قیمت به عملکرد توجیهپذیر: بازده اقتصادی بالا برای سرمایهگذاری بلندمدت در مقایسه با نمونههای گرانقیمت وارداتی اروپایی.
محدودیتهای بهرهبرداری
وزن سنگین سازه: وزن ۶۰.۵ کیلوگرمی این مدل نصب آن را در ارتفاع یا بر روی شاسیهای معلق سبک و دستگاههای متحرک نیازمند تمهیدات مهاربندی خاص میکند.
شکنندگی ساختاری چدن در برابر ضربه نقطهای آنی: با وجود مقاومت بالا در برابر فشار، در هنگام جابهجایی با جرثقیل و سقوط مستقیم احتمال ترکبرداشتگی پایهها وجود دارد.
ضرورت بررسی تطبیق ابعادی: برای پروژههایی که با محدودیت فضای جانمایی مواجهند، فریم سایز ۱۳۲ ابعاد بزرگتری نسبت به مدلهای فشرده مدرن اشغال مینماید.
راهنمای تخصصی انتخاب الکتروموتور ۵.۵ کیلووات ۱۵۰۰ دور
برای اینکه مطمئن شوید این کد کالا دقیقاً با دستگاه شما سازگاری فنی دارد، چهار گام زیر را ارزیابی کنید:
انطباق دور نامی با مکانیسم مصرف: این موتور با سرعت ۱۴۳۰ دور (۴ قطب) برای سیستمهایی طراحی شده که نیازمند توازن بین سرعت و گشتاور هستند. اگر دستگاه شما نیاز به گشتاور بالاتر و دور پایین دارد (مانند ۷۵۰ یا ۱۰۰۰ دور) یا نیاز به سرعت بالا دارد (۲۸۰۰ دور برای پمپهای با دبی خاص)، خرید مدل ۴ پل اشتباه فنی محسوب میشود.
نوع اتصال شاسی (Mounting Type): کد B3 نشانگر نصب پایه افقی روی فونداسیون است. اگر دستگاه شما نیاز به اتصال فلنجی بدون پایه (B5) یا پایه و فلنج توأم (B35) دارد، باید از نسخه متناسب فلنجدار استفاده کنید.
محاسبه جریان و تابلوی حفاظتی: اطمینان حاصل فرمایید که کلید مینیاتوری موتوری (MCB/MCCB)، رله بیمتال و کنتاکتورهای تابلوی برق شما تحمل جریان نامی ۱۱.۷ آمپر و جریان راهاندازی حدود ۶۳ آمپر را دارند.
انتخاب بین پوسته آلومینیوم و چدن: اگر اولویت اول سیستم شما سبکی، انتقال حرارت سریع در بارهای سبک و پرتابل بودن است، مدل پوسته آلومینیوم مناسبتر است؛ اما برای کوپلینگی که تحت بار ضربهای، فشار تسمه پولی، ارتعاش کمپرسور یا شرایط خشن کارگاهی قرار دارد، مدل چدنی تنها گزینه استاندارد و بادوام است.
نکته: برای انتخاب دقیق و تطبیق نقشههای جانمایی مکانیکی، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
الزامات نصب و نگهداری دورهای الکتروموتور ۵.۵ کیلووات موتوژن
ترازسازی و همراستاسازی شفت (Alignment): در هنگام کوپلینگ با پمپ یا گیربکس، همراستایی محوری و زاویهای را با ساعت اندیکاتور با دقت کمتر از ۰.۰۵ میلیمتر بررسی کنید تا از تخریب زودهنگام بلبرینگها و بوشها جلوگیری شود.
محکمکاری پایهها (Soft Foot Check): از تراز بودن سطح شاسی زیر پایههای فریم ۱۳۲ اطمینان حاصل کنید. پدیده «پای معلق» باعث ایجاد تنش برشی در پوسته چدنی هنگام محکم کردن بولتها و شکستن پایهها خواهد شد.
گریسکاری و روانکاری یاتاقانها: بازرسی بیرینگهای شفت ۳۸ میلیمتری و شارژ دورهای با گریسهای صنعتی پایه لیتیومی مرغوب بر اساس ساعات کارکرد و دمای بهرهبرداری باید در دستور کار نگهداری پیشگیرانه (PM) باشد.
پایش دمای بدنه و آمپراژ عبوری: جریان مصرفی سه فاز را توسط آمپرمتر کلمپی در شرایط بار کامل اندازه بگیرید. عدم تقارن ولتاژ یا جریان بیش از ۵ درصد باعث افزایش شدید حرارت سیمپیچ و سوختن موتور میگردد.
تأمین قطعات یدکی و اجزای مصرفی الکتروموتور موتوژن فریم 132
یکی از بزرگترین مزیتهای خرید برند موتوژن از ویراکو، تضمین تأمین ۱۰۰ درصدی قطعات و ملحقات استاندارد است:
بلبرینگهای شفت دور بالا مطابق استاندارد فریم ۱۳۲
پروانه خنککننده پلیآمیدی تقویتشده مقاوم در برابر حرارت
قاب پروانه (کاور بادخور فلزی) فرمدهی شده
جعبه ترمینال چدنی، ترمینال ۶ پیچ کائوچویی و گلند کابل ورودی
درپوشهای جلو و عقب چدنی با جایگاه بیرینگ ماشینکاری شده
خارهای فابریک شفت فولادی (سایز ۱۰ در ۵۶ میلیمتر)
جمعبندی و ثبت سفارش خرید از هایپر صنعت ویراکو
الکتروموتور سه فاز ۵.۵ کیلووات ۱۵۰۰ دور پوسته چدن موتوژن تبریز، انتخابی ماندگار و مهندسی برای ارتقای پایداری فرآیندهای تولیدی کارخانجات است که استهلاک تجهیزات را به حداقل میرساند. مجموعه هایپر صنعت ویراکو با سالها تخصص در تأمین مستقیم زنجیره انتقال قدرت و تجهیزات صنعتی کشور، اصالت تمامی محصولات موتوژن را با ارائه پلاک فابریک، ضمانت فنی و صدور پیشفاکتور رسمی تضمین مینماید.
جهت دریافت مشاوره فنی رایگان برای بررسی تطابق گشتاور و توان، استعلام قیمت روز و ثبت پیشفاکتور، با کارشناسان فروش هایپر صنعت ویراکو تماس حاصل فرمایید.
