فروش پمپ لجن کش توان تک مدل TPD20/6F | مشخصات فنی، کاربرد و قیمت

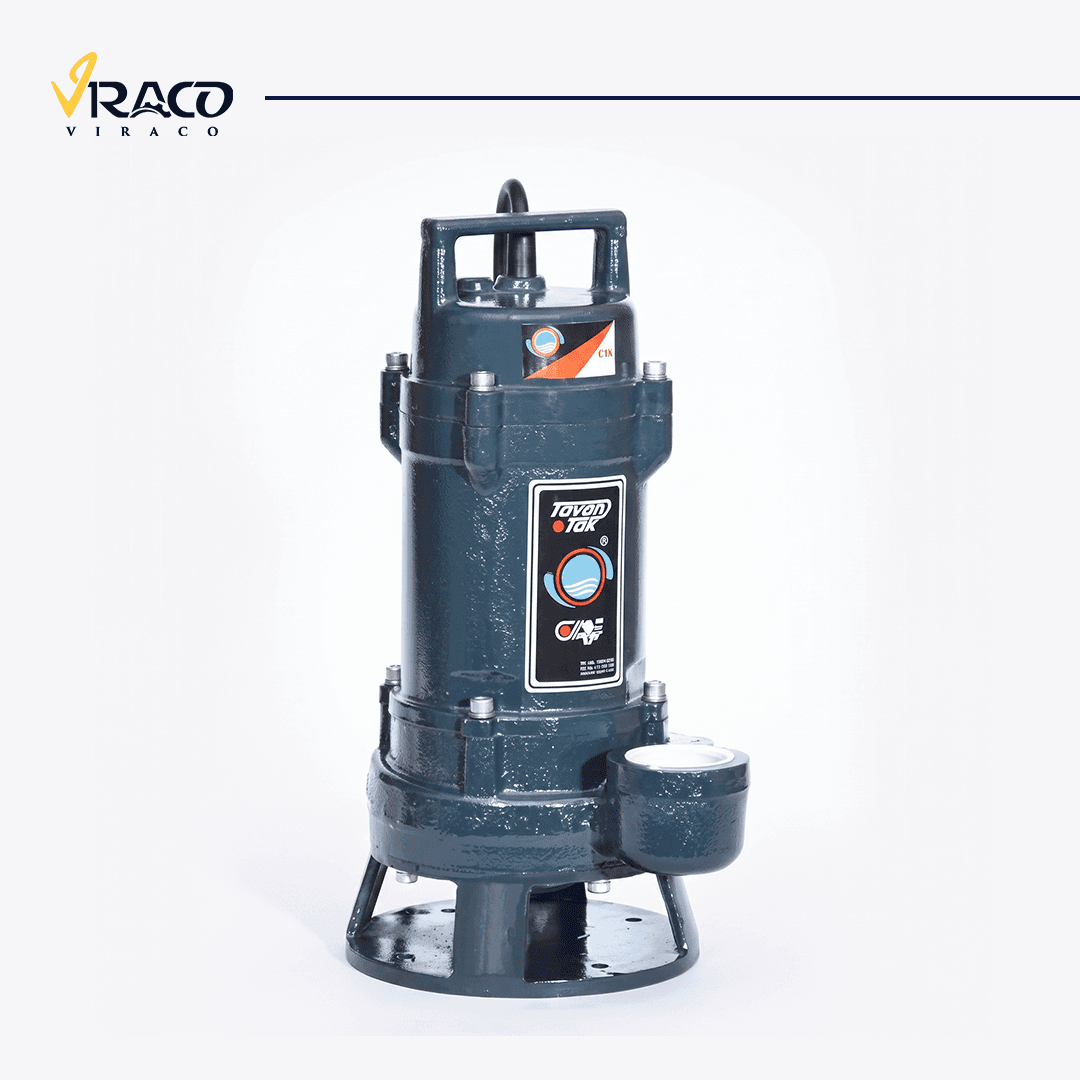

پمپ لجن کش توان تک مدل TPD20/6F یکی از پمپهای مستغرق طراحیشده برای انتقال فاضلاب، آب گلآلود، پساب و سیالات حاوی ذرات معلق است. این مدل با توان موتور ۱.۵ کیلووات معادل ۲ اسب بخار، دهانه خروجی ۲ اینچ و حداکثر هد ۲۰ متر، برای کاربردهای مختلف در بخشهای صنعتی، ساختمانی، کشاورزی و سیستمهای جمعآوری و تخلیه فاضلاب مورد استفاده قرار میگیرد.
پمپ TPD20/6F به پروانه VORTEX و بدنه و پروانه چدنی مجهز است. طراحی این نوع پروانه برای پمپاژ سیالات حاوی ذرات معلق کاربرد دارد و در مقایسه با پمپهای دارای پروانههای بسته، مسیر مناسبی برای عبور سیال و ذرات ایجاد میکند. این مدل در دو نسخه تکفاز با فلوتر و سهفاز بدون فلوتر عرضه میشود تا امکان انتخاب متناسب با زیرساخت برق پروژه وجود داشته باشد.
با توجه به منحنی عملکرد، حداکثر دبی ثبتشده برای این مدل حدود ۳۲ مترمکعب بر ساعت معادل ۵۲۵ لیتر بر دقیقه است؛ البته این مقدار مربوط به نقطهای از منحنی عملکرد بوده و دبی واقعی پمپ در پروژه به هد موردنیاز و شرایط سیستم لولهکشی بستگی دارد.
مشخصات فنی پمپ لجن کش توان تک مدل TPD20/6F
مشخصه فنی | مقدار / توضیحات |
برند | توان تک (Tavan Tak) |
مدل | TPD20/6F |
نوع پمپ | لجنکش مستغرق |
توان موتور | ۱.۵ کیلووات (۲ اسب بخار) |
نوع برق | تکفاز / سهفاز |
ولتاژ کاری | تکفاز: ۲۲۰ ولت / سهفاز: ۳۸۰ ولت |
شدت جریان | تکفاز: ۸ آمپر / سهفاز: ۲.۷ آمپر |
سایز خروجی | ۲ اینچ |
حداکثر هد | ۲۰ متر |
حداکثر دبی | ۳۲ مترمکعب بر ساعت (۵۲۵ لیتر بر دقیقه) |
نوع پروانه | VORTEX (وروتکس) |
جنس پروانه | چدن |
جنس بدنه | چدن |
ساختار بدنه | دو جداره |
نوع سیال | فاضلاب، آب گلآلود، پساب و لجن با غلظت پایین |
وزن نسخه تکفاز | ۲۴ کیلوگرم |
وزن نسخه سهفاز | ۲۳ کیلوگرم |
ابعاد نسخه تکفاز | ۲۳۳ × ۴۳۶ میلیمتر |
ابعاد نسخه سهفاز | ۲۳۳ × ۴۱۹ میلیمتر |
گارانتی | ۶ ماه، طبق شرایط شرکت تولیدکننده |
منحنی عملکرد دبی و هد پمپ TPD20/6F
انتخاب پمپ لجنکش فقط بر اساس حداکثر دبی یا حداکثر هد انجام نمیشود. این دو پارامتر در نقاط مختلف منحنی عملکرد تغییر میکنند. اطلاعات عملکرد ارائهشده برای پمپ TPD20/6F به شرح زیر است:
دبی (مترمکعب بر ساعت) | ۰ | ۳ | ۶ | ۱۰ | ۱۳ | ۱۷ | ۲۰ | ۲۴ | ۲۷ | ۳۲ |
دبی (لیتر بر دقیقه) | ۰ | ۵۵ | ۱۰۵ | ۱۶۰ | ۲۱۸ | ۲۸۰ | ۳۴۰ | ۳۹۵ | ۴۴۲ | ۵۲۵ |
هد (متر) | ۲۰ | ۱۸ | ۱۶ | ۱۴ | ۱۲ | ۱۰ | ۸ | ۶ | ۴ | ۲ |
نکته مهم: حداکثر هد ۲۰ متر و حداکثر دبی ۳۲ مترمکعب بر ساعت مربوط به دو نقطه متفاوت از منحنی عملکرد هستند. بنابراین نمیتوان انتظار داشت پمپ همزمان در هد ۲۰ متر، دبی ۵۲۵ لیتر بر دقیقه ارائه دهد.
برای انتخاب صحیح، باید هد موردنیاز، دبی موردنیاز، طول و قطر لوله، تعداد اتصالات و افت مسیر در کنار یکدیگر بررسی شوند.
کاربردهای پمپ لجن کش توان تک TPD20/6F
پمپ لجنکش TPD20/6F با توجه به ساختار مستغرق، پروانه VORTEX و مشخصات عملکردی خود میتواند در طیف مختلفی از کاربردهای انتقال و تخلیه سیالات مورد استفاده قرار گیرد.
تخلیه فاضلاب و پساب
این مدل برای انتقال و تخلیه فاضلاب و پساب از مخازن، چاهها، حوضچهها و محلهای جمعآوری سیال قابل استفاده است؛ مشروط بر اینکه مشخصات سیال با محدوده کاری پمپ مطابقت داشته باشد.
آبگیری و زهکشی
در پروژههای ساختمانی و عمرانی، از پمپهای لجنکش برای تخلیه آب جمعشده در گودالها، حوضچهها، مخازن و محلهای آبگرفته استفاده میشود.
انتقال آب گلآلود
وجود ذرات معلق در آب میتواند استفاده از پمپهای معمولی آب تمیز را با محدودیت مواجه کند. TPD20/6F با پروانه VORTEX برای کاربردهای مرتبط با سیالات دارای ذرات معلق مناسبتر است.
کاربردهای کشاورزی
این مدل میتواند در برخی عملیات تخلیه و جابهجایی آب گلآلود یا سیالات جمعشده در مخازن و حوضچههای کشاورزی مورد استفاده قرار گیرد.
کاربردهای کارگاهی و صنعتی
در کارگاهها و واحدهای صنعتی، بسته به نوع سیال، میتوان از این مدل برای تخلیه پساب و سیالات حاوی ذرات معلق استفاده کرد. برای سیالات شیمیایی یا خورنده، سازگاری متریال پمپ باید پیش از انتخاب بررسی شود.
ویژگیهای فنی پمپ TPD20/6F

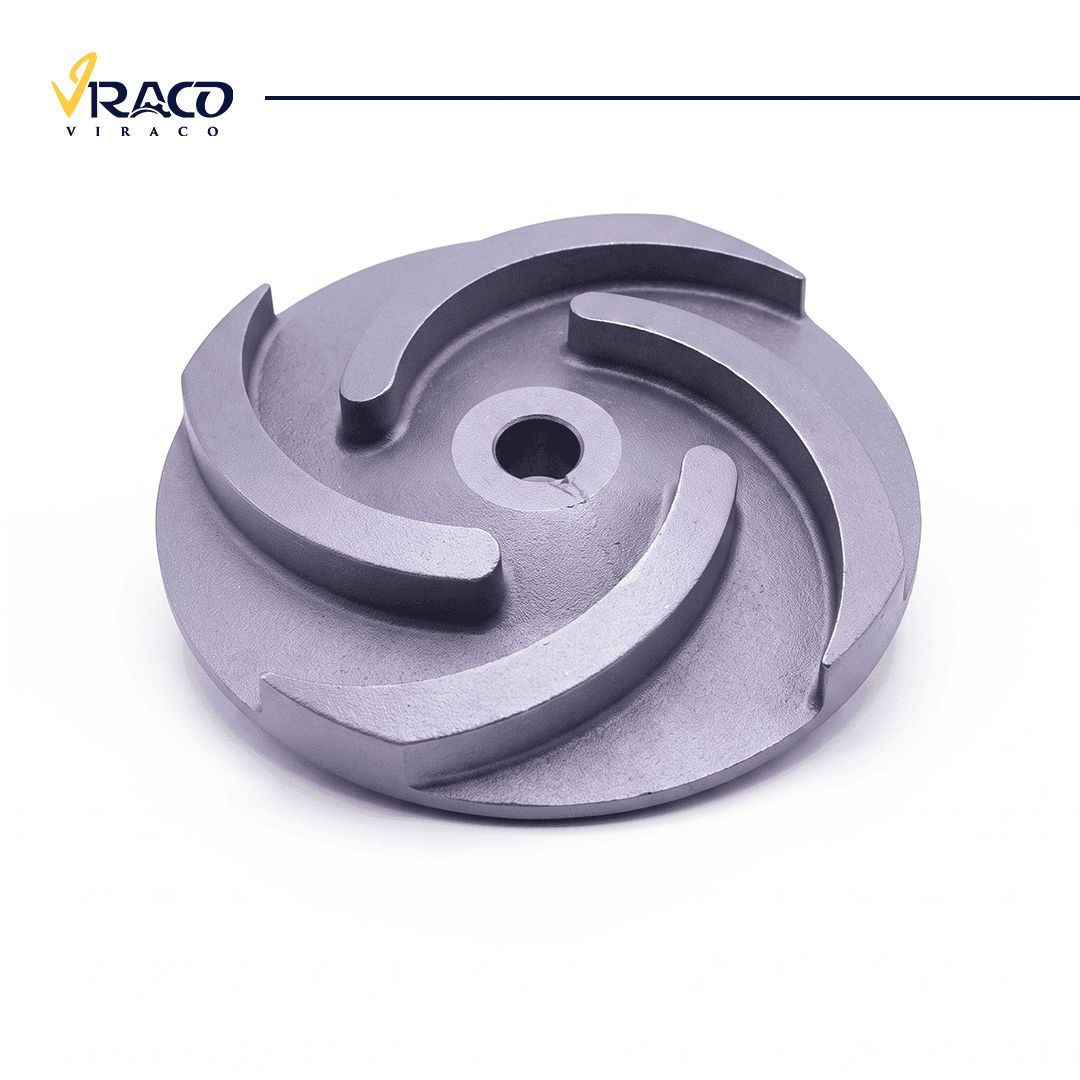

پروانه VORTEX
پروانه VORTEX یکی از طراحیهای متداول در پمپهای فاضلابی و لجنکش است. این نوع پروانه امکان عبور سیالات حاوی ذرات معلق را فراهم میکند و در کاربردهایی که احتمال وجود ذرات جامد در سیال وجود دارد، مورد استفاده قرار میگیرد.
بدنه و پروانه چدنی
بدنه و پروانه این مدل از چدن ساخته شدهاند. این ساختار استحکام مکانیکی مناسبی برای کاربردهای متداول لجنکش ایجاد میکند؛ بااینحال، میزان سایش و خوردگی به نوع سیال، میزان ذرات و شرایط کاری وابسته است.
ساختار دو جداره
ساختار دو جداره بدنه در طراحی این مدل به خنککاری موتور در زمان کارکرد مستغرق کمک میکند. شرایط نصب و میزان غوطهوری نیز باید مطابق دستورالعمل سازنده باشد.
نسخه تکفاز و سهفاز
مدل TPD20/6F در نسخه تکفاز و سهفاز ارائه میشود. نسخه تکفاز دارای فلوتر است و میتواند برای کاربردهایی که نیاز به کنترل سطح سیال دارند، گزینه مناسبی باشد. نسخه سهفاز برای پروژههایی که زیرساخت برق سهفاز در اختیار دارند قابل انتخاب است.
مزایا و محدودیتهای پمپ لجن کش TPD20/6F
مزایا
توان موتور ۱.۵ کیلووات معادل ۲ اسب بخار
دهانه خروجی ۲ اینچ
حداکثر هد ۲۰ متر
حداکثر دبی ۳۲ مترمکعب بر ساعت
استفاده از پروانه VORTEX
بدنه و پروانه چدنی
ارائه در نسخه تکفاز و سهفاز
وجود فلوتر در نسخه تکفاز
مناسب برای انتقال فاضلاب، پساب و آبهای حاوی ذرات معلق در محدوده کاری مجاز
محدودیتها و نکات مهم
انتخاب پمپ برای لجنهای بسیار غلیظ یا چسبناک باید با بررسی شرایط واقعی سیال انجام شود.
ورود اجسام بزرگ، رشتهای یا جامدات نامتناسب با طراحی پمپ میتواند باعث گرفتگی یا آسیب به پروانه شود.
برای سیالات شیمیایی و خورنده، سازگاری چدن و سایر قطعات در تماس با سیال باید بررسی شود.
پمپ نباید خارج از شرایط مجاز سازنده بهصورت خشک کار کند.
حداکثر هد و حداکثر دبی همزمان قابل دستیابی نیستند و باید نقطه کاری پمپ از روی منحنی عملکرد انتخاب شود.
آیا پمپ TPD20/6F برای پروژه شما مناسب است؟
برای بررسی مناسببودن TPD20/6F، صرفاً دانستن حجم مخزن یا ارتفاع محل تخلیه کافی نیست. بهتر است اطلاعات زیر مشخص باشد:
دبی موردنیاز: چه مقدار سیال باید در واحد زمان تخلیه شود؟
هد موردنیاز: پمپ باید سیال را تا چه ارتفاعی منتقل کند؟
طول مسیر لولهکشی: مسیر خروجی چند متر است؟
قطر لوله: قطر واقعی لوله خروجی چقدر است؟
نوع سیال: آب گلآلود، فاضلاب، پساب یا لجن؟
ذرات جامد: آیا سیال دارای ذرات جامد یا مواد رشتهای است؟
برق محل: تکفاز ۲۲۰ ولت یا سهفاز ۳۸۰ ولت؟
شرایط کارکرد: استفاده موقت، دورهای یا طولانیمدت؟
در صورتی که دبی و هد موردنیاز پروژه مشخص باشد، میتوان آنها را با منحنی عملکرد TPD20/6F مقایسه کرد و درباره مناسببودن این مدل تصمیم دقیقتری گرفت.
راهنمای انتخاب پمپ لجن کش TPD20/6F
۱. ابتدا دبی موردنیاز را مشخص کنید
مشخص کنید چه مقدار فاضلاب یا سیال باید در یک ساعت تخلیه شود. سپس مقدار موردنیاز را با منحنی عملکرد پمپ مقایسه کنید.
۲. هد واقعی سیستم را محاسبه کنید
ارتفاع عمودی تنها یکی از پارامترهای تعیینکننده است. افت اصطکاکی لوله، طول مسیر، قطر لوله، شیرآلات و اتصالات نیز در هد موردنیاز سیستم تأثیر دارند.
۳. نوع سیال را بررسی کنید
اگر سیال دارای لجن، ذرات جامد، مواد رشتهای، املاح یا ترکیبات شیمیایی است، مشخصات آن باید پیش از انتخاب بررسی شود.
۴. نوع برق را مشخص کنید
در صورت وجود برق تکفاز، نسخه تکفاز ۲۲۰ ولت و در صورت وجود زیرساخت سهفاز، نسخه سهفاز ۳۸۰ ولت قابل بررسی است.
۵. فلوتر موردنیاز را بررسی کنید
اگر کنترل خودکار سطح سیال برای پروژه اهمیت دارد، وجود فلوتر در نسخه تکفاز باید در نظر گرفته شود.
برای انتخاب دقیق پمپ لجنکش TPD20/6F بر اساس دبی، هد، نوع سیال و شرایط نصب پروژه، میتوانید مشخصات سیستم خود را با کارشناسان هایپر صنعت ویراکو مطرح کنید.
نصب و نگهداری پمپ لجن کش TPD20/6F
نکات نصب
پمپ باید مطابق دستورالعمل سازنده در وضعیت مناسب و بهصورت مستغرق نصب شود.
مسیر مکش و خروجی باید عاری از گرفتگی باشد.
برای جابهجایی پمپ از کابل برق استفاده نکنید و از تجهیزات مناسب مانند زنجیر یا طناب مخصوص استفاده شود.
مسیر لولهکشی باید متناسب با خروجی ۲ اینچی پمپ و شرایط پروژه انتخاب شود.
اتصالات و تجهیزات خروجی باید بهگونهای نصب شوند که فشار و بار اضافی به پمپ وارد نشود.
نکات نگهداری
پروانه را بهصورت دورهای از نظر گرفتگی، رسوب و سایش بررسی کنید.
وضعیت آببندی و سیل مکانیکی در سرویسهای دورهای کنترل شود.
در صورت مشاهده کاهش دبی، صدای غیرعادی یا افزایش جریان، عملکرد پمپ بررسی شود.
پس از خارج کردن پمپ از مخزن، در صورت نیاز آن را تمیز کرده و شرایط بدنه و پروانه را بررسی کنید.
سرویس و تعمیرات تخصصی مطابق دستورالعمل سازنده انجام شود.
قطعات یدکی پمپ TPD20/6F
قطعاتی مانند پروانه، شفت، سیل مکانیکی و کابل از جمله قطعاتی هستند که ممکن است در فرآیند تعمیر و سرویس پمپهای لجنکش مورد نیاز باشند. تأمین قطعات باید بر اساس مدل دقیق پمپ و مشخصات قطعه انجام شود.
برای بررسی امکان تأمین قطعات یدکی TPD20/6F و اطلاع از موجودی و قیمت، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
قیمت پمپ لجن کش توان تک TPD20/6F
قیمت پمپ TPD20/6F میتواند بر اساس نسخه تکفاز یا سهفاز، شرایط بازار و وضعیت عرضه تغییر کند. برای دریافت قیمت روز پمپ لجنکش توان تک TPD20/6F و بررسی شرایط فروش، بهتر است پیش از خرید استعلام بهروز دریافت شود.
در زمان استعلام قیمت، مشخص کردن نوع برق، دبی، هد و نوع سیال میتواند به بررسی سریعتر مدل مناسب کمک کند.
جمعبندی و راهنمای خرید پمپ لجن کش TPD20/6F
پمپ لجنکش توان تک مدل TPD20/6F با توان ۲ اسب بخار، خروجی ۲ اینچ، پروانه VORTEX، بدنه و پروانه چدنی و حداکثر هد ۲۰ متر، برای طیف مختلفی از کاربردهای تخلیه فاضلاب، پساب، آب گلآلود و سیالات دارای ذرات معلق قابل بررسی است.
وجود نسخههای تکفاز و سهفاز نیز امکان انتخاب مدل متناسب با زیرساخت برق پروژه را فراهم میکند. بااینحال، انتخاب نهایی باید بر اساس نقطه کاری پمپ، دبی موردنیاز، هد واقعی، مشخصات لولهکشی و ویژگیهای سیال انجام شود.
برای استعلام قیمت روز پمپ لجنکش توان تک TPD20/6F، بررسی موجودی و دریافت مشاوره فنی متناسب با شرایط پروژه، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
