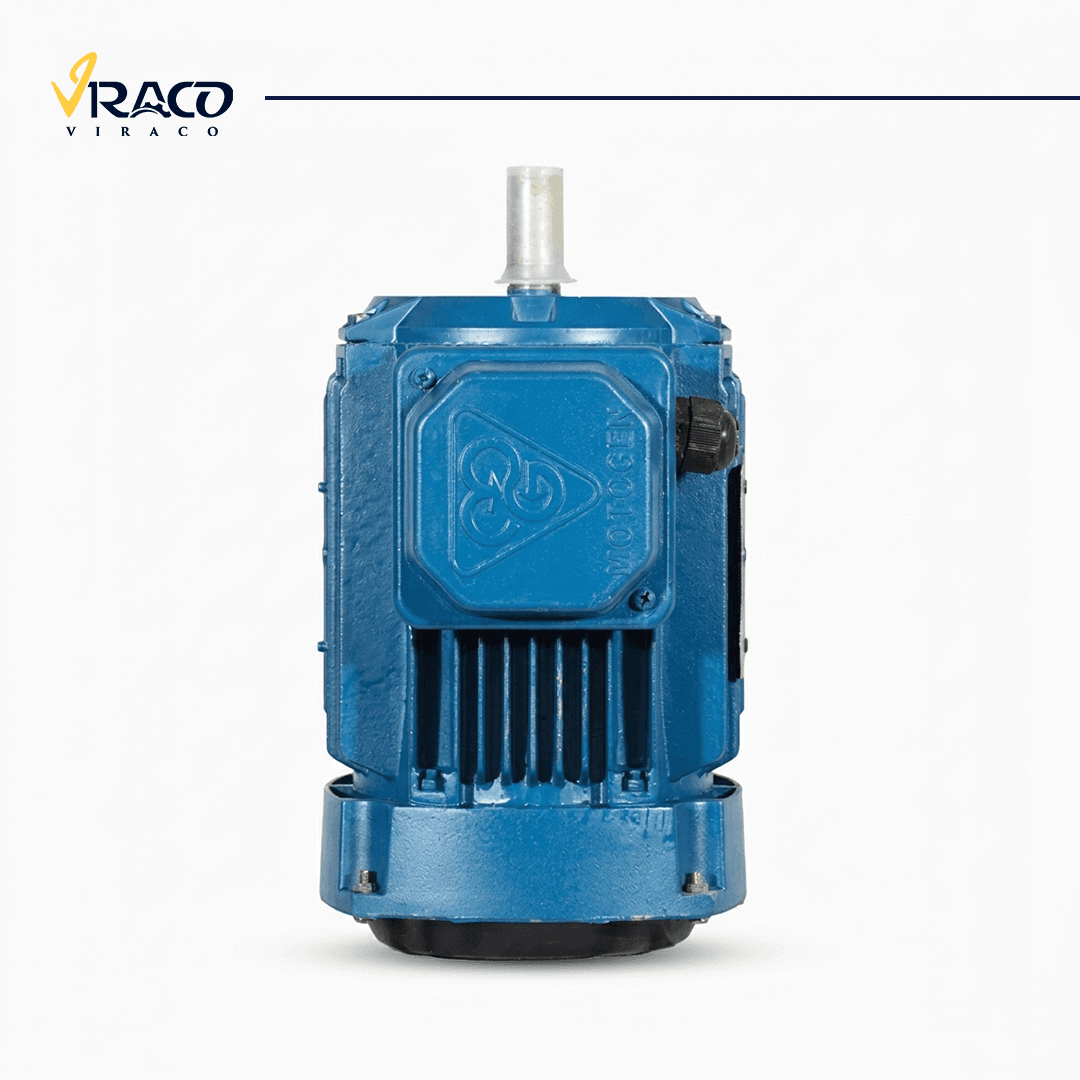

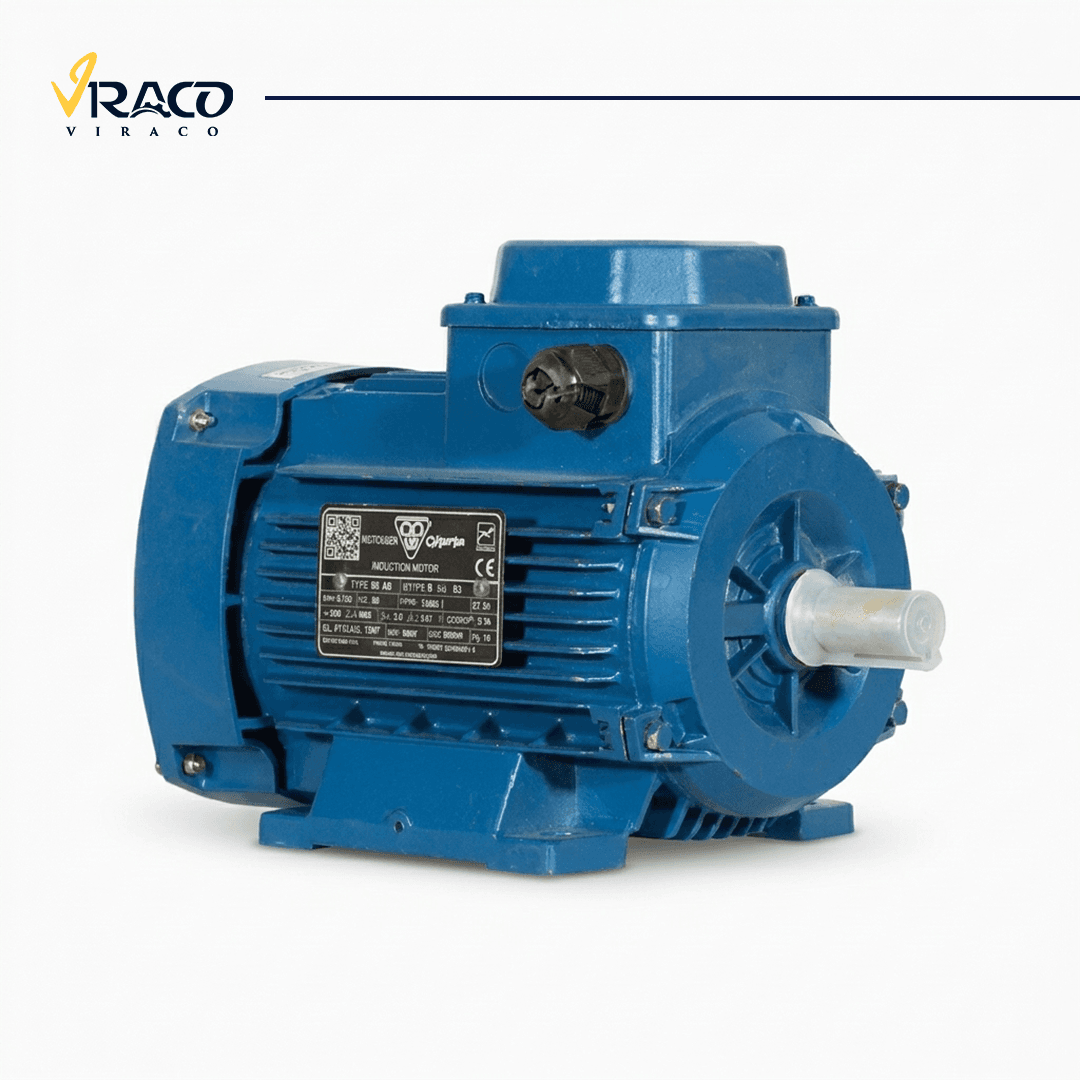

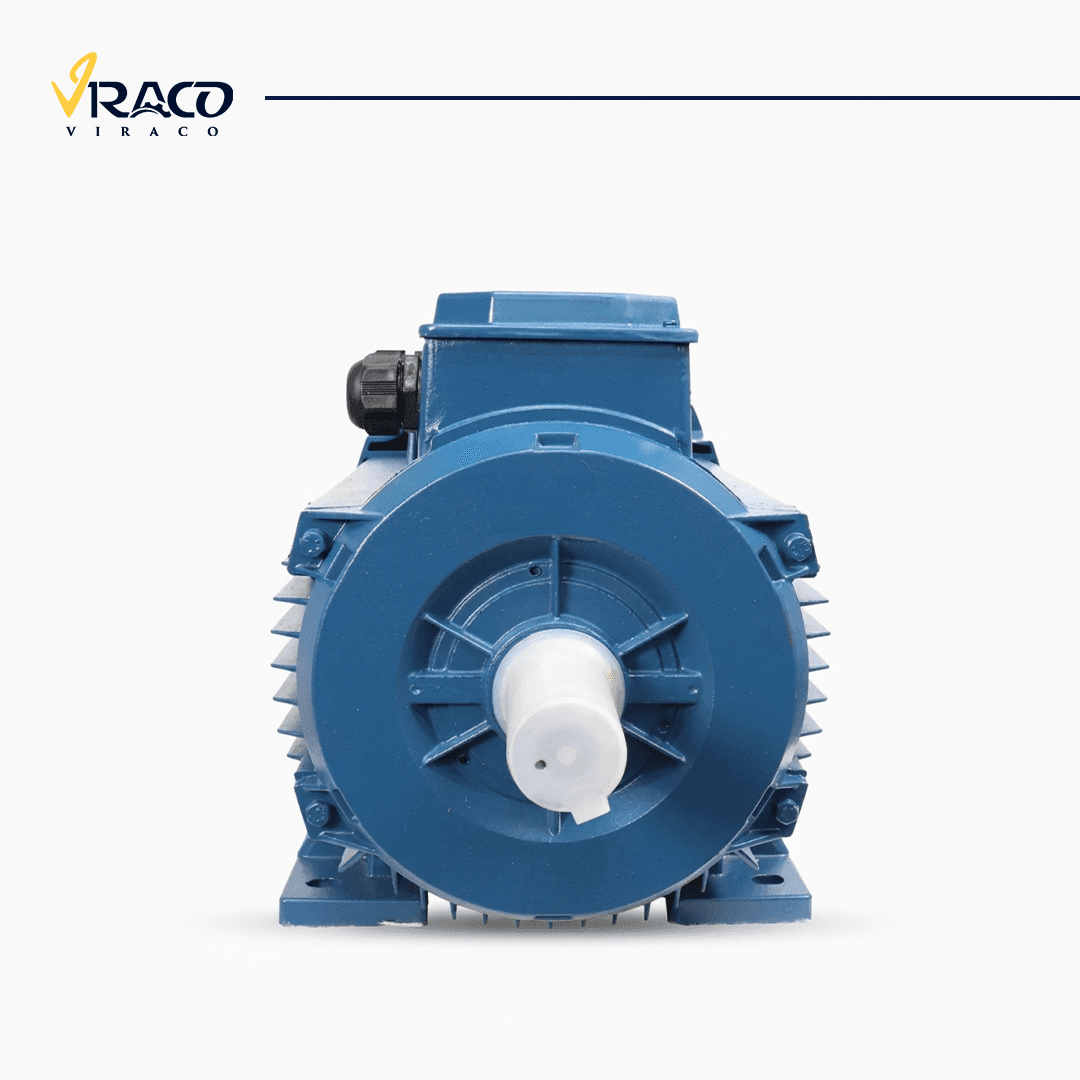

معرفی الکتروموتور موتوژن سه فاز 0.75 اسب 0.55 کیلووات آلومینیومی 1500 دور
الکتروموتور سهفاز موتوژن با توان 0.55 kW یا 0.75 HP، برای انتقال توان در ماشینآلات سبک صنعتی، پمپها، فنها، دمندهها، کمپرسورها و برخی تجهیزات کارگاهی طراحی شده است. این موتور دارای بدنه آلومینیومی، فریم 80، روتور قفسهسنجابی و سرعت واقعی نامی 1390 RPM است که در رده موتورهای چهارپل یا اصطلاحاً 1500 دور قرار میگیرد.
منبع تغذیه این مدل برق سهفاز 380 V با فرکانس 50 Hz است. بنابراین برای کارگاهها، خطوط تولید، تأسیسات صنعتی و مکانهایی که برق سهفاز در دسترس دارند، قابل بررسی است. شرایط کاری S1 نیز نشان میدهد موتور برای کارکرد پیوسته، به شرط رعایت بار نامی، تهویه مناسب و نصب اصولی، در نظر گرفته شده است.
درجه حفاظت IP54 این الکتروموتور، آن را برای محیطهایی با گردوغبار معمول صنعتی و احتمال پاشش محدود آب مناسبتر میکند؛ اما انتخاب آن برای محیطهای بسیار مرطوب، دارای شستوشوی پرفشار، بخارات خورنده یا گردوغبار انفجاری، نیازمند بررسی شرایط بهرهبرداری است.
این مدل بهصورت پایهدار معرفی شده است. در صورت نیاز به نصب فلنجی، پیش از ثبت سفارش با کارشناسان هایپر صنعت ویراکو هماهنگ کنید.
نکته مهم پیش از خرید: تطابق توان بهتنهایی برای جایگزینی موتور کافی نیست. قطر شفت، ابعاد پایه، نوع انتقال قدرت، ولتاژ، دور، گشتاور و فضای نصب باید با دستگاه شما بررسی شود. برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
جدول مشخصات فنی الکتروموتور موتوژن سه فاز 0.75 اسب 0.55 کیلووات آلومینیومی 1500 دور
مشخصه فنی | مقدار |
برند | موتوژن (Motogen) |
نوع الکتروموتور | القایی آسنکرون سهفاز |
توان | 0.55 kW |
توان معادل | 0.75 HP |
ولتاژ کاری | 380 V سهفاز |
فرکانس | 50 Hz |
جریان نامی | 1.6 A |
سرعت نامی | 1390 RPM |
رده سرعت | 1400 تا 1500 RPM |
تعداد پل | 4 پل |
گشتاور نامی | 3.78 N.m |
راندمان اعلامشده | 74% |
ضریب توان اعلامشده | 0.72 |
نوع روتور | قفسهسنجابی |
روش خنککاری | هواخنک با پروانه انتهای موتور |
نوع اتصال اعلامشده | پایهدار |
امکان سفارش دیگر | فلنجدار با هماهنگی کارشناسان فروش |
سایز فریم | 80 |
قطر شفت | 19 mm |
جنس پوسته | آلومینیوم |
جنس سیمپیچ | مس |
درجه حفاظت | IP54 |
کلاس عایقی | F |
کلاس حرارتی اعلامشده | B |
شرایط کاری | S1؛ دائمکار |
بازه دمای کاری اعلامشده | 20- تا 40 °C |
وزن | 8.8 kg |
گارانتی اعلامشده | 24 ماه |
زمان ارسال | در اسرع وقت |
کاربردهای الکتروموتور موتوژن سه فاز 0.75 اسب 0.55 کیلووات آلومینیومی 1500 دور
موتور سهفاز 0.75 اسب موتوژن با سرعت حدود 1390 دور در دقیقه، برای کاربردهایی مناسب است که به حرکت یکنواخت، کارکرد پیوسته و برق سهفاز نیاز دارند. انتخاب نهایی باید بر مبنای گشتاور بار، روش انتقال قدرت و شرایط نصب انجام شود.
کاربردهای متداول عبارتاند از:
پمپهای آب و سیالات متناسب با توان و دور موتور
کمپرسورهای سبک دارای نیاز گشتاور متناسب
فنهای سانتریفیوژ، هواکشهای صنعتی و دمندهها
ماشینآلات سبک صنعتی و خطوط مونتاژ
میکسرها و همزنهای صنعتی سبک
تجهیزات ساختمانی و کارگاهی
نوار نقالههای سبک، با بررسی گشتاور و نسبت انتقال
بالابرهای سبک، صرفاً پس از بررسی دقیق بار، گشتاور راهاندازی و سیستم ترمز
دستگاههای دارای کوپلینگ، پولی و تسمه یا گیربکس متناسب با سرعت موتور
ویژگیهای الکتروموتور موتوژن سه فاز 0.75 اسب 0.55 کیلووات آلومینیومی 1500 دور
تغذیه سهفاز 380 V
استفاده از برق سهفاز، این موتور را برای تجهیزات صنعتی و کارگاهی دارای شبکه برق سهفاز مناسب میسازد. پیش از نصب، کیفیت برق ورودی، بالانس فازها، حفاظت تابلو و کابلکشی باید کنترل شوند.
طراحی چهارپل با سرعت 1390 RPM
این موتور از نوع چهارپل است و سرعت نامی آن 1390 RPM اعلام شده است. اصطلاح «1500 دور» در بازار معمولاً به رده سرعت سنکرون موتورهای چهارپل در برق 50 Hz اشاره دارد؛ اما سرعت واقعی نامی تحت بار، در این مدل 1390 دور در دقیقه است.
پوسته آلومینیومی
بدنه آلومینیومی باعث میشود وزن موتور در محدوده 8.8 kg قرار گیرد. این ویژگی میتواند در جابهجایی، نصب روی شاسی و استفاده در تجهیزات سبکتر مفید باشد.
سیمپیچ مسی
سیمپیچ مسی در مشخصات این مدل اعلام شده است. بااینحال، دوام موتور فقط به سیمپیچ وابسته نیست و عواملی مانند اضافهبار، افت یا عدمتعادل ولتاژ، تهویه نامناسب و نفوذ آلودگی بر عمر بهرهبرداری اثر مستقیم دارند.
درجه حفاظت IP54
کد IP54 نشان میدهد موتور در برابر ورود گردوغبار در حد مشخص و پاشش آب از جهات مختلف دارای حفاظت است. این سطح حفاظت نباید با مقاومت در برابر غوطهوری، آب پرفشار یا تماس با سیالات شیمیایی اشتباه گرفته شود.
مناسب کار دائم S1
شرایط کاری S1 برای کارکرد مداوم طراحی شده است. در عمل، موتور باید در محدوده توان نامی کار کند و مسیر تهویه آن مسدود نباشد تا دمای کاری کنترل شود.

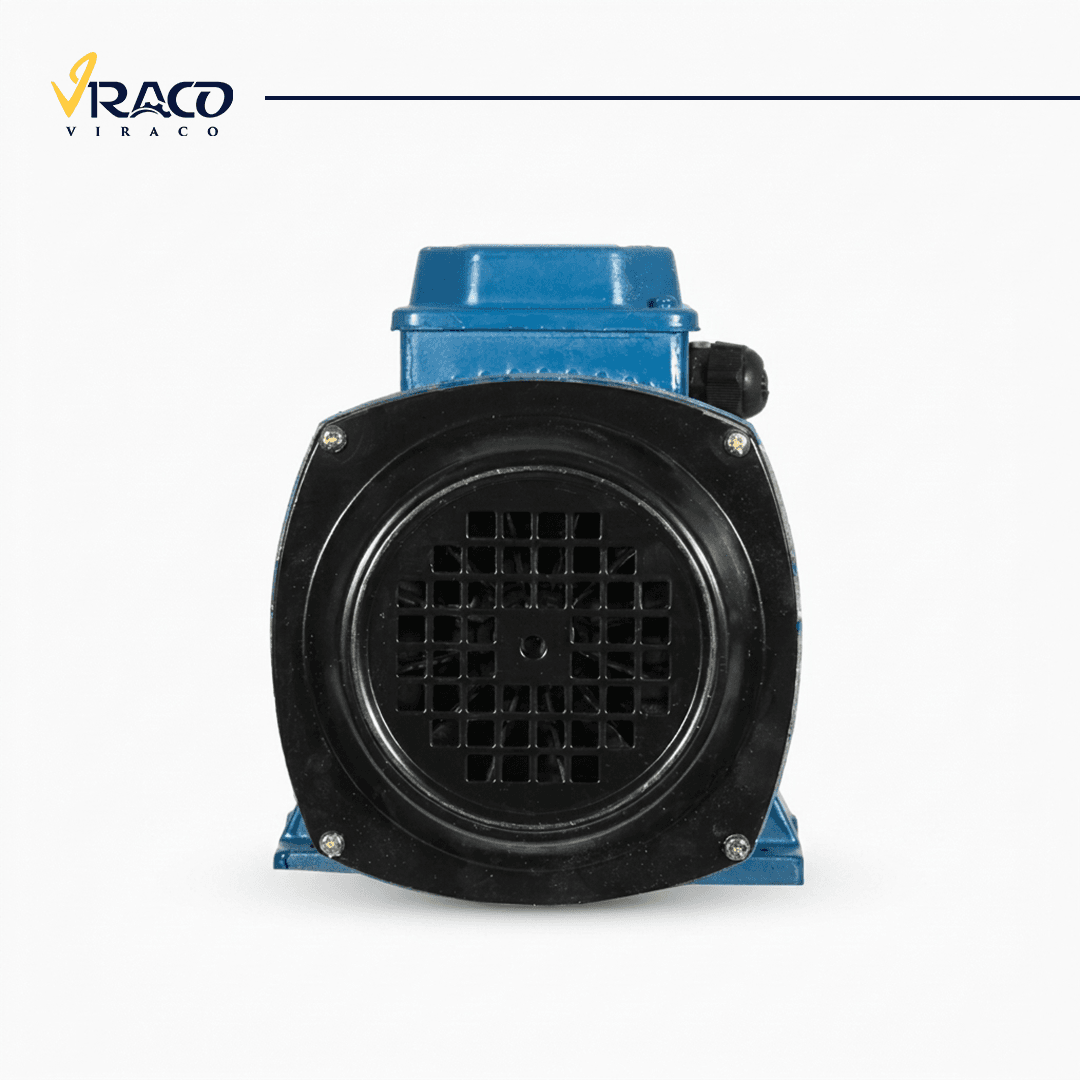

خنککاری هواخنک
خنککاری بهوسیله پروانه نصبشده در انتهای موتور انجام میشود. نظافت منظم مسیر گردش هوا و پرههای خنککننده، برای حفظ عملکرد حرارتی موتور ضروری است.
مزایا و محدودیتهای الکتروموتور موتوژن سه فاز 0.75 اسب 0.55 کیلووات آلومینیومی 1500 دور
مزایا | محدودیتها و نکات فنی |
مناسب برای برق سهفاز 380 V در محیطهای صنعتی | در محلهای دارای برق تکفاز قابل استفاده مستقیم نیست |
توان 0.55 kW برای بسیاری از بارهای سبک صنعتی | برای بارهای سنگین یا راهاندازی پرفشار، گشتاور باید بررسی شود |
سرعت 1390 RPM برای تجهیزات رده 1500 دور | جایگزینی با موتور دور 3000 یا 1000، بدون تغییرات مکانیکی، صحیح نیست |
بدنه آلومینیومی با وزن 8.8 kg | پوسته آلومینیومی باید با شرایط دمایی، ضربه و محیط نصب متناسب باشد |
سیمپیچ مسی و کلاس عایقی F | اضافهبار و تهویه نامناسب میتواند به عایق سیمپیچ آسیب بزند |
درجه حفاظت IP54 | برای فضای دارای بخارات خورنده، رطوبت بسیار بالا یا شستوشوی پرفشار کافی نیست |
مناسب کار دائم S1 | دائمکار بودن بهمعنای مجازبودن اضافهبار دائمی نیست |
فریم 80 و قطر شفت 19 mm | ابعاد پایه و طول شفت باید با تجهیز موجود تطبیق داده شود |
نحوه انتخاب الکتروموتور موتوژن سه فاز 0.75 اسب 0.55 کیلووات آلومینیومی 1500 دور
انتخاب درست موتور سهفاز از توقف خط، سوختن سیمپیچ، لرزش دستگاه و هزینههای تعویض زودهنگام جلوگیری میکند. پیش از خرید، موارد زیر را کنترل کنید.
توان موردنیاز تجهیز
توان موتور باید بر مبنای توان واقعی دستگاه و شرایط بار انتخاب شود. انتخاب موتور با توان کمتر از نیاز، احتمال داغشدن و افت عملکرد را بالا میبرد؛ انتخاب توان بالاتر نیز بدون بررسی تابلو، بار و راندمان سیستم، همیشه راهحل بهینه نیست.
ولتاژ و فرکانس برق
این مدل برای برق سهفاز 380 V و 50 Hz معرفی شده است. در صورت وجود نوسان ولتاژ، عدمتعادل فاز یا طول زیاد کابل، شرایط بهرهبرداری باید توسط برقکار یا کارشناس فنی ارزیابی شود.
دور و تعداد پل
سرعت این مدل 1390 RPM و تعداد پل آن 4 است. اگر دستگاه فعلی از موتور 3000 دور، 1000 دور یا موتور دارای گیربکس استفاده میکند، باید نسبت انتقال و دور نهایی تجهیز بررسی شود.
گشتاور و نوع بار
گشتاور نامی اعلامشده موتور 3.78 N.m است. برای بارهای با اینرسی بالا، شروع تحت بار، نوار نقاله، خردکن، کمپرسور یا بالابر، صرف مشاهده توان نامی کافی نیست و گشتاور راهاندازی نیز اهمیت دارد.
ابعاد مکانیکی و نصب
این موتور فریم 80 و قطر شفت 19 mm دارد. هنگام جایگزینی، موارد زیر را با موتور قبلی مقایسه کنید:
فاصله سوراخهای پایه و ارتفاع محور
قطر و طول شفت
محل خار شفت
جهت جعبه ترمینال
فضای موردنیاز برای تهویه
روش انتقال قدرت؛ کوپلینگ، تسمه و پولی یا گیربکس
شرایط محیطی
دمای کاری اعلامشده در بازه 20- تا 40 °C است. اگر موتور در محیط گرم، فضای بسته، محل پرگردوغبار، محیط مرطوب یا مجاور مواد شیمیایی نصب میشود، شرایط انتخاب باید جداگانه ارزیابی شود.
برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
نصب و نگهداری الکتروموتور سهفاز موتوژن
اصول نصب
موتور را روی سطحی تراز، مقاوم و بدون لرزش نصب کنید.
پیچهای پایه را یکنواخت سفت کنید تا بدنه موتور تحت تنش قرار نگیرد.
در اتصال مستقیم، هممحوری شفت موتور و شفت تجهیز را کنترل کنید.
در انتقال تسمهای، کشش تسمه را بیش از حد تنظیم نکنید؛ کشش زیاد به بلبرینگها فشار وارد میکند.
مسیر ورود و خروج هوای خنککننده را آزاد نگه دارید.
اتصال ارت را مطابق اصول ایمنی برق اجرا کنید.
پیش از راهاندازی، آزادبودن محور، استحکام اتصالات و نبود تماس مکانیکی با قطعات ثابت بررسی شود.
حفاظت مناسب نظیر کلید حرارتی یا رله اضافهبار باید متناسب با جریان نامی 1.6 A و طراحی تابلو انتخاب شود.
نگهداری دورهای
صدای غیرعادی، لرزش، افزایش دما و افت سرعت را بررسی کنید.
گردوغبار جمعشده روی بدنه، پروانه و مسیر تهویه را بهصورت دورهای پاکسازی کنید.
اتصالات ترمینال، کابلها و وضعیت ارت را بازدید کنید.
در صورت مشاهده گرمشدن غیرعادی، موتور را بدون عیبیابی مجدد تحت بار قرار ندهید.
عدمتعادل ولتاژ سهفاز و شلشدن اتصالات میتواند باعث افزایش جریان و آسیب به سیمپیچ شود.
در صورت نیاز به بازکردن موتور، بررسی بلبرینگ یا تعمیر سیمپیچ، از تعمیرکار متخصص استفاده کنید.
قطعات یدکی الکتروموتور موتوژن سه فاز 0.75 اسب 0.55 کیلووات آلومینیومی 1500 دور
در فرآیند سرویس یا تعمیر، بسته به نوع خرابی و مدل دقیق الکتروموتور، قطعات زیر ممکن است نیاز به بررسی یا تعویض داشته باشند:
بلبرینگهای جلو و عقب
سیمپیچ استاتور
روتور قفسهسنجابی
شفت و خار شفت
پروانه خنککننده
قاب یا کاور پروانه
جعبه ترمینال و اتصالات داخلی
درپوشها و اجزای نگهدارنده موتور
شماره فنی و ابعاد دقیق قطعات یدکی باید با پلاک و مدل واقعی موتور تطبیق داده شود. برای استعلام قطعه سازگار، تصویر واضح پلاک موتور، عکس قطعه معیوب و ابعاد موردنیاز را برای کارشناسان هایپر صنعت ویراکو ارسال کنید.
جمعبندی؛ خرید الکتروموتور موتوژن 0.75 اسب از هایپر صنعت ویراکو
الکتروموتور سهفاز موتوژن با توان 0.55 kW / 0.75 HP، سرعت نامی 1390 RPM، بدنه آلومینیومی، فریم 80، روتور قفسهسنجابی، حفاظت IP54 و شرایط کاری S1، گزینهای مناسب برای بسیاری از کاربردهای سبک صنعتی دارای برق سهفاز است.
برای خرید مطمئن، توان موتور، سرعت، ابعاد شفت، نوع نصب، شرایط محیطی و گشتاور موردنیاز دستگاه را با مشخصات موتور تطبیق دهید. تیم فنی و فروش هایپر صنعت ویراکو آماده است تا برای استعلام قیمت، بررسی موجودی، انتخاب مدل مناسب و هماهنگی ارسال، شما را راهنمایی کند.
