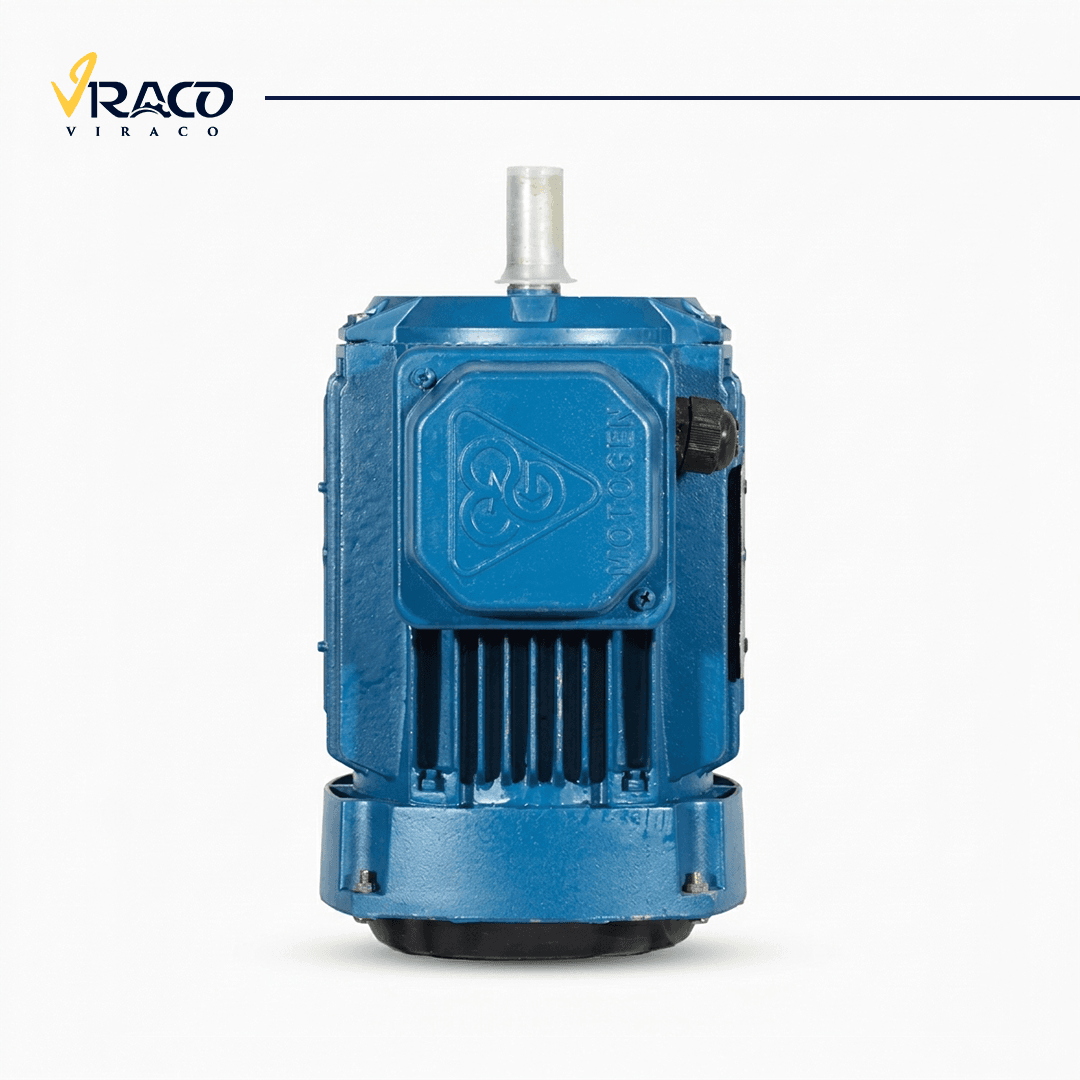

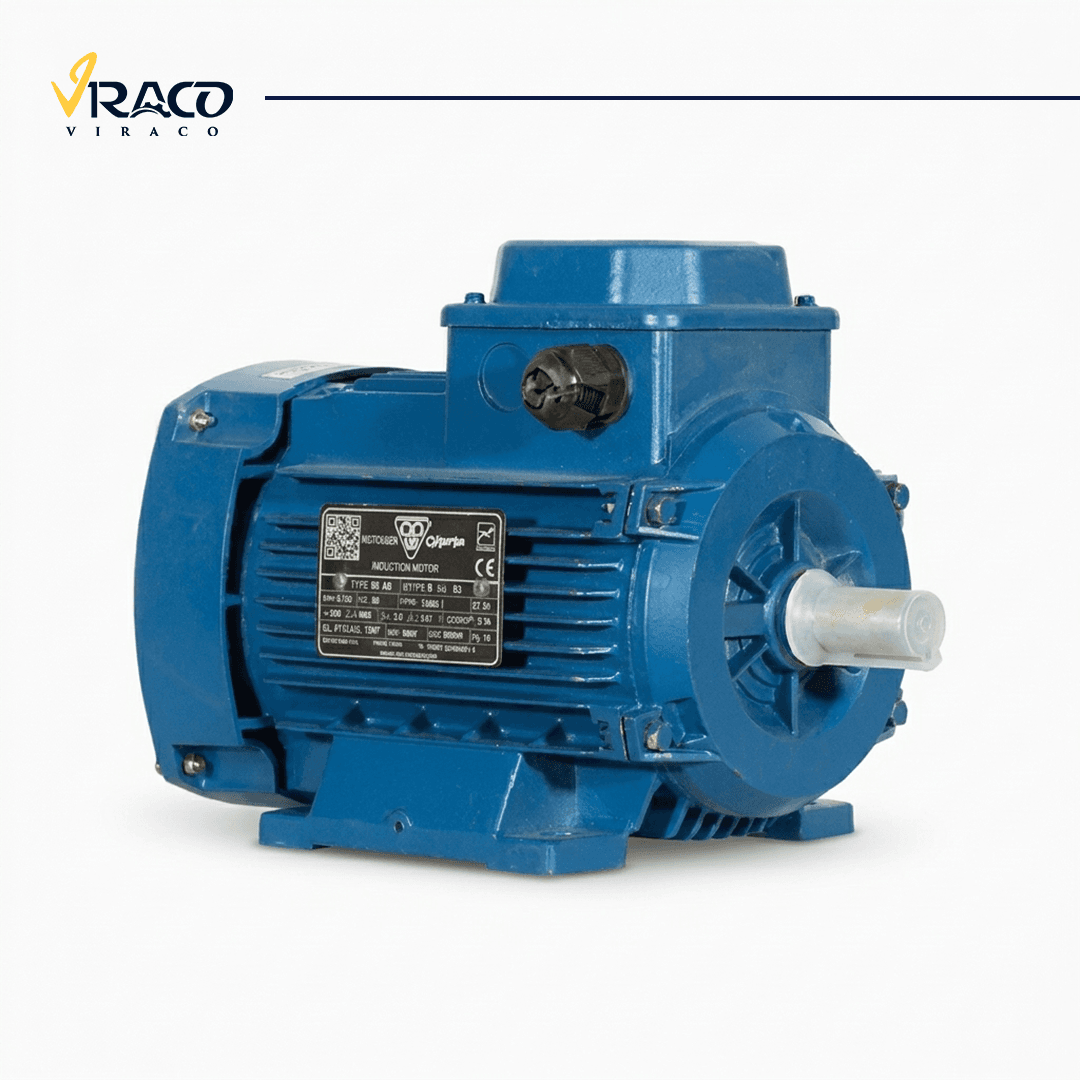

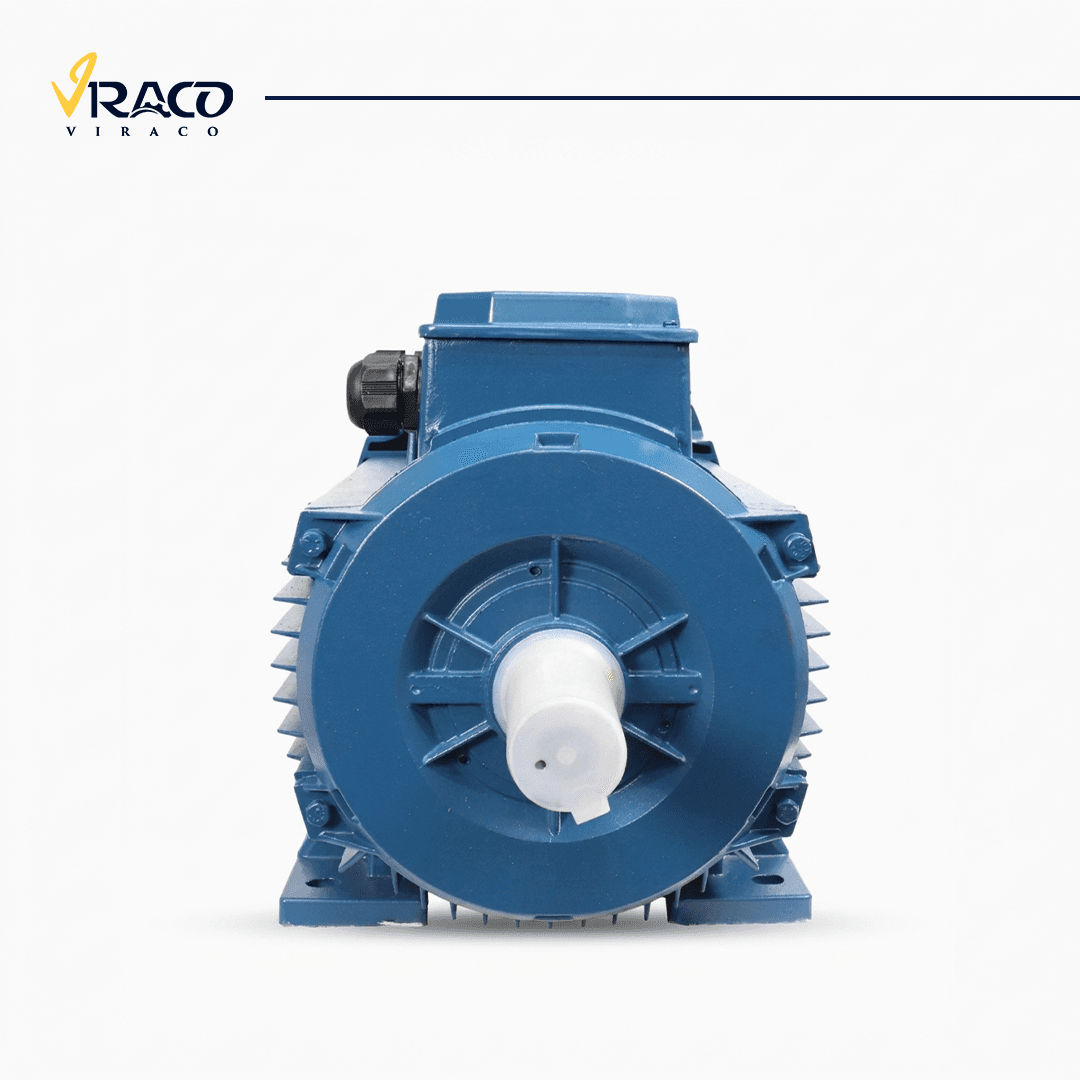

معرفی الکتروموتور موتوژن سه فاز 1.5 اسب 1.1 کیلووات آلومینیومی 1500 دور
الکتروموتور ۱.۱ کیلووات (۱.۵ اسب بخار) موتوژن با سرعت نامی ۱۳۹۵ دور در دقیقه (۴ پل یا اصطلاحاً ۱۵۰۰ دور سنکرون)، یکی از پرکاربردترین محرکهای صنعتی و کارگاهی در خطوط انتقال نیرو، سیستمهای پمپاژ و ماشینآلات دوار است. این الکتروموتور سه فاز آسینکرون از نوع روتور قفس سنجابی (Squirrel Cage) بوده و مطابق با الزامات استاندارد بینالمللی IEC 60034 در شرکت موتوژن تبریز طراحی و تولید میشود.
بهرهگیری از آلیاژ آلومینیوم دایکاست در ساخت پوسته، افزون بر کاهش وزن دستگاه به ۱۲.۵ کیلوگرم، ضریب هدایت حرارتی بسیار بالایی را جهت دفع حرارت استاتور به ارمغان میآورد. سیستم خنککاری این محصول مبتنی بر روش خودتهویه با پروانه انتهای محور و پرههای خارجی بدنه (کد تهویه IC 411) است. این ماشین برای عملکرد دائم کارگاهی و پیوسته صنعتی تحت رژیم کاری Duty S1 مهندسی شده و قابلیت اتصال مستقیم به شبکه برق سهفاز ایران با فرکانس 50Hz (و سازگاری با خطوط 60Hz) را با سطح پایداری و بازدهی ۷۷ درصد دارا میباشد.
جدول مشخصات فنی الکتروموتور موتوژن سه فاز 1.5 اسب 1.1 کیلووات آلومینیومی 1500 دور
مشخصه فنی | مقدار / استاندارد |
برند و کشور سازنده | موتوژن (MOTOGEN) - ایران |
تیپ موتور (Type) | 90L4A |
توان نامی خروجی | 1.1 / 1.5 |
سرعت نامی شفت | 1395 |
ولتاژ نامی | 220Δ / 380Y |
جریان نامی (InI_nIn) | 4.70Δ / 2.70Y |
نسبت جریان راهاندازی (Is/InI_s/I_nIs/In) | 4.6 |
گشتاور نامی (TnT_nTn) | 7.53 |
نسبت گشتاور استارت (Tst/TnT_{st}/T_nTst/Tn) | 1.9 (بازه تا ۳.۵) |
نسبت گشتاور شکست (Tbr/TnT_{br}/T_nTbr/Tn) | 2.2 |
فاکتور توان (cosφ\cos\varphicosφ) | 0.80 |
راندمان (Efficiency) | 77 |
سایز فریم (Frame Size) | Size 90 |
نحوه نصب و پیکربندی | B3 |
قطر شفت خروجی (ddd) | 24 |
طول شفت خروجی (LLL) | 50 |
ابعاد خار شفت | 8x32 |
ابعاد کلی موتور | 215 × 182 × 275 |
کلاس عایقی / کلاس حرارتی | Class F / Class B |
درجه حفاظت بدنه | IP54 |
ممان اینرسی (JJJ) | 0.00 |
وزن خالص دستگاه | 12.5 |
کاربرد الکتروموتور موتوژن سه فاز 1.5 اسب 1.1 کیلووات آلومینیومی 1500 دور
به دلیل بالانس دینامیکی دقیق، گشتاور پایدار و ابعاد فشرده فریم ۹۰، این الکتروموتور در گستره وسیعی از ماشینآلات صنعتی، کارگاهی و تاسیساتی بهکار گرفته میشود:
کوپل مستقیم و غیرمستقیم به گیربکسهای صنعتی: ایدهآل برای اتصال به گیربکسهای حلزونی (تیپ VF/NMRV سایز ۵۰ تا ۷۵)، هلیکال شافت مستقیم و مکعبی در خطوط انتقال مواد و کانوایرها.
الکتروپمپهای سانتریفیوژ و آبرسانی: تامین توان بوسترپمپهای ساختمانی، پمپهای گردش آب صنعتی (سیرکولاسیون) و سیستمهای تصفیه آب نیمهصنعتی.
هواکشها، فنها و بلوئرهای سانتریفیوژ: به گردش درآوردن پروانههای دمنده و مکنده تهویه صنعتی و کارگاهی سبک به دلیل صدای کم و لرزش ناچیز.
کمپرسورهای باد پیستونی: کاربری در کمپرسورهای هوای فشرده کارگاهی با مخازن کوچک تا متوسط.
ماشینآلات بستهبندی، پرکن و نوار نقالهها: ایجاد حرکت خطی پایدار در نوار نقالههای انتقال بار کارخانجات مواد غذایی، دارویی و شیمیایی.
تجهیزات کشاورزی و باغبانی: راهاندازی علوفهخردکنهای سبک، آسیابهای کوچک و همزنهای مایعات در دامداریها.
ویژگیهای الکتروموتور موتوژن سه فاز 1.5 اسب 1.1 کیلووات آلومینیومی 1500 دور
بدنه آلومینیومی دایکاست: توزیع یکنواخت حرارت ناشی از تلفات اهمی سیمپیچ و تخلیه سریع آن از طریق پرههای آیرودینامیک پوسته.
سیمپیچی تمام مس: استفاده از سیم لاکی مسی با خلوص بالا و عایقبندی تحت سیستم Class F با پایداری دیالکتریک مطلوب.
عملکرد دائمکار (S1): کارکرد ۲۴ ساعته تحت بار نامی بدون افت گشتاور یا خستگی حرارتی استاتور.
جعبه ترمینال (ترمینال باکس) استاندارد: دارای ترمینالهای ۶ پیچ جهت تغییر آسان آرایش سربندی بین ستاره (Y) برای شبکه ۳۸۰ ولت و مثلث (Δ) برای اتصال به خروجی درایوهای تکفاز به سهفاز ۲۲۰ ولت.
قابلیت کارکرد با منبع تغذیه ۵۰ و ۶۰ هرتز: امکان بهرهبرداری در پروژههای صنعتی با منابع ژنراتوری یا تجهیزات صادراتی.
مجهز به ترمینال ارث داخلی: پیشبینی پیچ اتصال به زمین (Earthing) در داخل محفظه ترمینال و روی پایهها برای تخلیه جریانهای نشتی و ارتقای ایمنی اپراتور.
مزایا و محدودیتهای الکتروموتور موتوژن سه فاز 1.5 اسب 1.1 کیلووات آلومینیومی 1500 دور
مزایا
وزن سبک و سهولت در جانمایی: وزن ۱۲.۵ کیلوگرمی نصب آن را روی شاسیهای معلق، تجهیزات متحرک و ماشینآلات کامپکت آسان میسازد.
بازدهی انرژی و ضریب توان متوازن: راندمان ۷۷ درصدی و ضریب توان ۰.۸۰ هزینههای مصرف انرژی و تلفات راکتیو کارگاه را کاهش میدهد.
کلاس حفاظتی IP54: جلوگیری از ورود ذرات گردوغبار محیطی و محافظت در برابر پاشش آب از جهات مختلف.
جریان راهاندازی کنترلشده: ضریب جریان راهاندازی ۴.۶ برابر جریان نامی که شوکهای اولیه بر روی تابلو برق را در مقایسه با الکتروموتورهای غیر استاندارد محدود میکند.
در دسترس بودن پایدار قطعات یدکی: تولید داخل بودن قطعات، نگرانی بابت تامین طولانیمدت قطعات را برطرف میسازد.
محدودیتها
حساسیت در محیطهای خورنده اسیدی شدید: پوسته آلومینیومی در مقایسه با مدلهای چدنی در برابر گازها و محیطهای بهشدت خورنده شیمیایی نیازمند محافظت یا پوشش تکمیلی است.
محدودیت استقامت مکانیکی ضربه سنگین: در کاربردهایی با شوکهای مکانیکی خشن و کوپلینگهای فاقد ضربهگیر سنگین، بدنه چدنی ارجحیت دارد.
عدم تحمل غوطهوری کامل در آب: سطح حفاظتی IP54 برای محیطهای مرطوب و بارانی مناسب است؛ اما برای غوطهوری مستقیم یا پاشش آب با فشار بالا مناسب نیست.
راهنمای تخصصی الکتروموتور موتوژن سه فاز 1.5 اسب 1.1 کیلووات آلومینیومی 1500 دور
جهت تضمین طول عمر تجهیز و جلوگیری از آسیب ناشی از اضافه بار (Overload)، در هنگام انتخاب و تطبیق این موتور با خط تولید به پارامترهای زیر دقت نمایید:
بررسی گشتاور استاتیک و دینامیک بار: گشتاور نامی این موتور 7.53 N⋅m7.53\text{ N}\cdot\text{m}7.53 N⋅m است. اگر بار مکانیکی در لحظه استارت به گشتاوری بالاتر از ۱.۹ تا ۳.۵ برابر نیاز دارد، باید از یک پله توان بالاتر یا راهاندازی نرم استفاده شود.
بررسی نوع شبکه برق و سربندی: در تغذیه با برق سه فاز شهری (۳۸۰ ولت)، موتور حتماً باید بهصورت ستاره (Star - Y) بسته شود تا جریان نامی روی ۲.۷ آمپر تنظیم گردد. در صورت اتصال به خروجی اینورتر تکفاز به سهفاز ۲۲۰ ولت، حتماً اتصال باید به حالت مثلث (Delta - Δ) تغییر یابد.
تطبیق ابعادی شفت و پایه (Mechanical Sizing): فریم سایز موتور ۹۰ است. فاصله مرکز شفت تا کف پایهها 90 mm90\text{ mm}90 mm، قطر شفت 24 mm24\text{ mm}24 mm و طول کارگیر شفت 50 mm50\text{ mm}50 mm میباشد. هنگام کوپلینگ یا تعویض موتورهای قدیمی، این مقادیر را با نقشه شاسی انطباق دهید.
روش راهاندازی و کنترل دور: به منظور حذف ضربه مکانیکی و کاهش جریان استارت (Is=4.6×2.7 A≈12.4 AI_s = 4.6 \times 2.7\text{ A} \approx 12.4\text{ A}Is=4.6×2.7 A≈12.4 A)، بهرهگیری از درایو کنترل دور (VFD/اینورتر) یا سافت استارتر شدیداً توصیه میشود.
نکته تخصصی مهندسی خرید: «برای انتخاب دقیق، انطباق منحنی گشتاور-سرعت و محاسبه دقیق بار مکانیکی، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.»
اصول نصب و نگهداری الکتروموتور موتوژن سه فاز 1.5 اسب 1.1 کیلووات آلومینیومی 1500 دور
الزامات نصب مکانیکی و الکتریکی
هممحوری دقیق (Alignment): در هنگام کوپل مستقیم با پمپ یا گیربکس، هممحوری خطوط مرکزی دو شفت را با ساعت اندیکاتور با دقت کمتر از 0.05 mm0.05\text{ mm}0.05 mm تنظیم کنید تا از لقی و خرابی زودهنگام بلبرینگها جلوگیری شود.
جانمایی در محیط و تهویه: پشت کاور پروانه فن خنککاری (پوشش بادگیر) باید حداقل به اندازه قطر شفت از دیوار فاصله داشته باشد تا جریان مکش هوای خنککننده مختل نگردد.
حفاظت الکتریکی در تابلو برق:
برای حفاظت در برابر اتصال کوتاه از فیوز مینیاتوری تیپ C با رنج ۴ تا ۶ آمپر استفاده شود.
برای حفاظت اضافه بار و دوفاز شدن، تجهیز موتور به رله بیمتال یا کلید محافظ موتور (MPCB) با رنج جریانی ۲.۵ الی ۴ آمپر الزامی است. استفاده از MPCB نیاز به کلید مینیاتوری مجزا را مرتفع میکند.
ارتینگ بدنه: بدنه موتور را از طریق ترمینال اتصال زمین داخل جعبه برق و پایه به چاه ارت کارگاه وصل نمایید.
سایبان محیطی: در صورت نصب در فضای باز، حتماً یک سایبان جهت جلوگیری از تابش مستقیم نور خورشید و ممانعت از افزایش دمای محفظه در نظر بگیرید.
برنامه نگهداری دورهای (Preventive Maintenance)
بررسی ماهانه ارتعاش و صوت: بررسی ارتعاشات غیرعادی بدنه و پایش صدای چرخش بلبرینگها.
تمیزکاری شیارهای پره پوسته: رسوبزدایی گردوغبار و روغن از روی پرههای آلومینیومی بدنه برای حفظ راندمان انتقال حرارت.
آچارکشی ترمینالها: بررسی سفتی اتصالات کابلشوها و پیچهای جعبه ترمینال برای پیشگیری از ایجاد جرقه و افت ولتاژ موضعی.
قطعات یدکی و اجزای مصرفی الکتروموتور موتوژن سه فاز 1.5 اسب 1.1 کیلووات آلومینیومی 1500 دور
تامین مداوم قطعات یدکی این مدل خیال واحدهای تعمیرات و نگهداری (نت) را آسوده میسازد:
بلبرینگهای ابتدا و انتهای شفت (Drive End & Non-Drive End): بلبرینگهای استاندارد شیار عمیق با دور مجاز بالا و لقی مناسب.
پروانه خنککننده (Cooling Fan): فن پلیآمیدی مقاوم به حرارت با طراحی بالانس شده جهت انتقال حداکثر دبی هوا.
کاور فن (Fan Cover): قاب محافظ توری فلزی یا دایکاست محافظ پروانه در برابر ضربه خارجی.
ترمینال برد و محفظه کلمپ (Terminal Board & Box): تخته کلمپ ۶ پیچ عایق باکالیت به همراه درپوش و لاستیک آببندی درزها.
کاسه نمدهای جلو و عقب (Oil Seals): جهت جلوگیری از نفوذ مایعات و غبار به محفظه روتور و حفظ گریس برینگها.
خار شفت استاندارد (8×32 mm8 \times 32\text{ mm}8×32 mm): خار انطباقی فولادی مطابق استاندارد DIN 6885.
جمعبندی و خرید الکتروموتور ۱.۱ کیلووات ۱۵۰۰ دور موتوژن از هایپر صنعت ویراکو
الکتروموتور سه فاز ۱.۱ کیلووات (۱.۵ اسب) ۱۵۰۰ دور موتوژن تیپ 90L4A با بدنه آلومینیومی سبک، استاندارد عایقی Class F و درجه حفاظت IP54، گزینهای اقتصادی و کارآمد برای انواع کاربریهای انتقال مواد، پمپاژ و ماشینآلات دوار کارگاهی است.
هایپر صنعت ویراکو به عنوان تامینکننده رسمی تجهیزات صنعتی و کشاورزی، تضمینکننده اصالت ۱۰۰٪ قطعات، ارائه گارانتی رسمی سازنده، قیمتگذاری رقابتی و ارسال فوری به سراسر کشور است.
جهت دریافت پیشفاکتور رسمی، استعلام قیمت بهروز و دریافت مشاوره مهندسی برای انتخاب تجهیزات جانبی مانند اینورتر، گیربکس و تابلوهای حفاظتی، با دپارتمان فروش فنی هایپر صنعت ویراکو تماس حاصل فرمایید.
