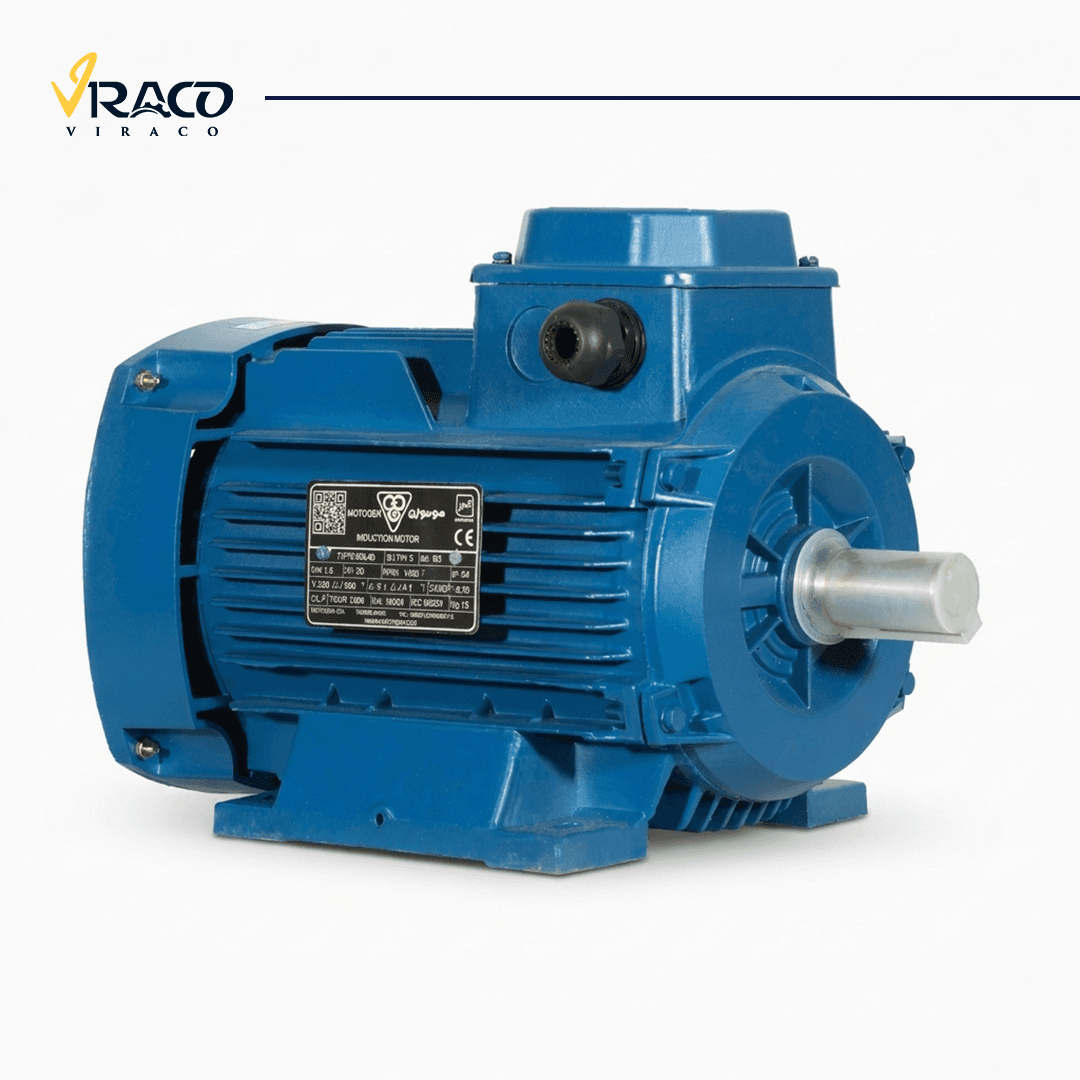

معرفی الکتروموتور موتوژن سه فاز 2 اسب 1.5 کیلووات آلومینیومی 1500 دور
الکتروموتور سه فاز ۲ اسب بخار (۱.۵ کیلووات) موتوژن با سرعت نامی ۱۴۰۵ دور بر دقیقه (۴ پل)، یکی از استانداردترین و پرتقاضاترین محرکهای الکتریکی صنعتی در خطوط تولید و کارگاهها است. این دستگاه با بهرهگیری از روتور قفس سنجابی ریختهگری شده با آلومینیوم و پوسته مستحکم دایکاست، توازنی ایدهآل میان وزن سبک، تبادل حرارتی مناسب و استحکام مکانیکی ارائه میدهد.
از دیدگاه مهندسی، کارکرد دائم (Duty S1) همراه با کلاس عایقی F و جریان نامی ۳.۷۱ آمپر در شبکه ۳۸۰ ولت، این الکتروموتور را به گزینهای اقتصادی با ضریب اطمینان بالا در کاربردهای مداوم تبدیل کرده است. در صنایع تولیدی و کشاورزی که خرابی ناگهانی الکتروموتور موجب توقف کل خط میشود، پایداری گشتاور نامی 10.402 N.m10.402\,\text{N.m}10.402N.m در این مدل موتوژن تضمینکننده تداوم کارکرد روان سیستم است.

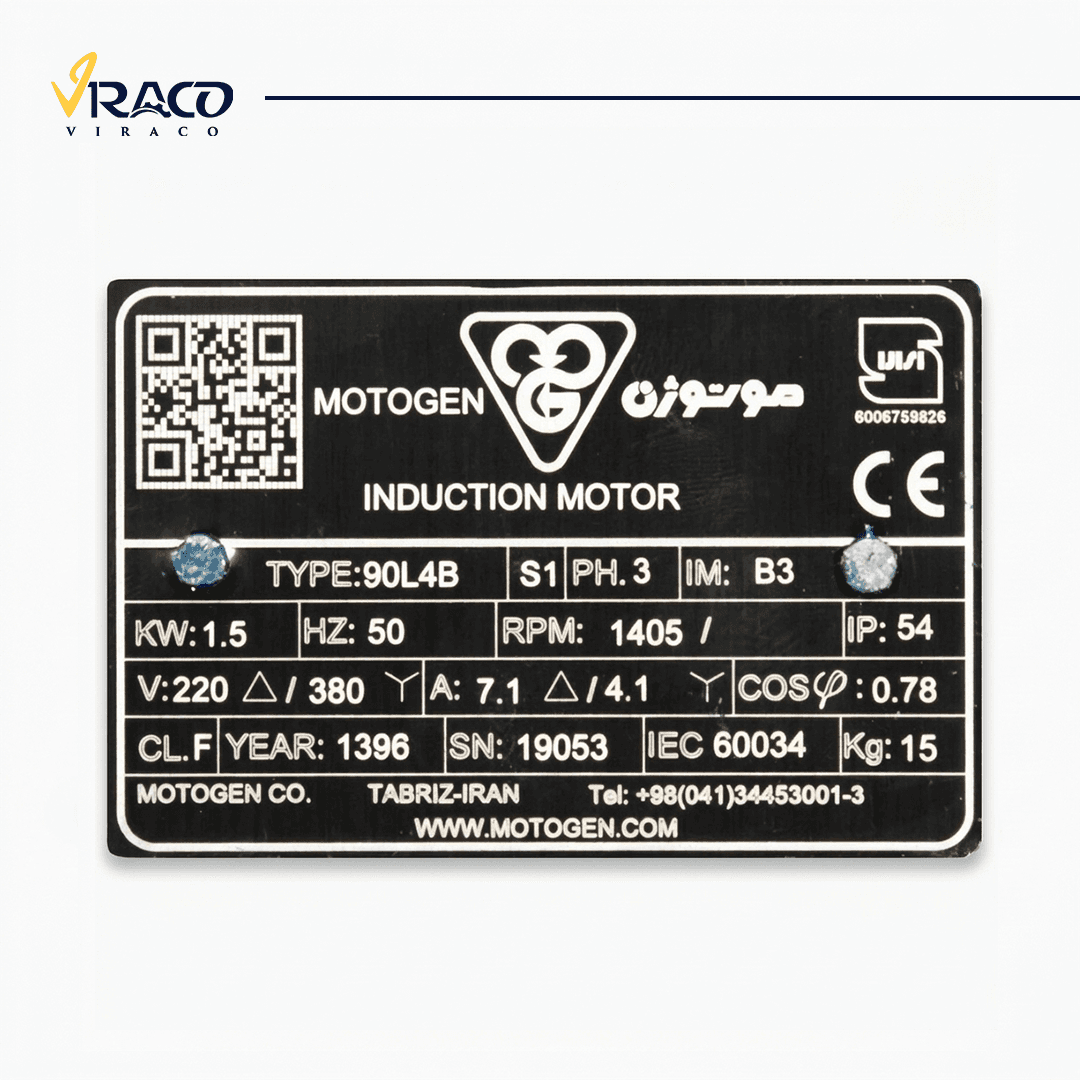

جدول مشخصات فنی الکتروموتور موتوژن سه فاز 2 اسب 1.5 کیلووات آلومینیومی 1500 دور
پارامتر فنی | مقدار / مشخصه |
برند و کشور سازنده | موتوژن (Motogen) |
تیپ موتور (Type) | 90L4B |
توان خروجی | 1.5 کیلووات (2 اسب بخار) |
سرعت نامی (RPM) | 1405 |
ولتاژ کاری | 220Δ / 380Y |
جریان نامی (در 380 ولت) | 3.71 |
جریان راهاندازی | 4.9 برابر جریان نامی |
فرکانس نامی | 50 (با قابلیت عملکرد در 60) |
گشتاور نامی (TnT_nTn) | 10.402 |
گشتاور شکست / راهاندازی | 2 تا 3.5 برابر گشتاور نامی |
راندمان (Efficiency) | 79 |
ضریب توان (cosφ\cos\varphicosφ) | 0.78 |
سایز فریم (Frame Size) | 90L |
قطر و طول شفت خروجی | 24×5024 \times 5024×50 (خار 8×328 \times 328×32) |
نوع نصب پیشفرض | B3 (پایهدار) |
درجه حفاظت بدنه | IP54 |
کلاس عایقبندی حرارتی | Class F (155∘C155^\circ\text{C}155∘C) |
جنس پوسته | آلومینیوم دایکاست |
ابعاد کلی (L×W×HL \times W \times HL×W×H) | 275×182×215275 \times 182 \times 215275×182×215 |
وزن خالص دستگاه | حدود ۱۵.۵ |
کاربردهای صنعتی و کشاورزی الکتروموتور موتوژن سه فاز 2 اسب 1.5 کیلووات آلومینیومی 1500 دور
طراحی بهینه گشتاور راهاندازی و سرعت استاندارد ۱۴۰۰ دور، این الکتروموتور را برای طیف وسیعی از تجهیزات کارگاهی و نیمهسنگین صنعتی سازگار کرده است:
سیستمهای پمپاژ سیالات: کوپله مستقیم با پمپهای سانتریفیوژ، پمپهای پیستونی کارواش کارگاهی و پمپهای انتقال روغن و آب.
خطوط انتقال مواد و نوار نقالهها: اتصال به انواع گیربکسهای حلزونی و شافت مستقیم جهت به حرکت درآوردن کانوایرهای سبک تا متوسط.
کمپرسورهای باد: راهاندازی کمپرسورهای پیستونی اسمی ۲۵۰ تا ۳۵۰ لیتری کارگاهی.
ماشینآلات فرآوری و صنایع غذایی: میکسرهای پودری، خردکنها، آسیابهای کوچک و دستگاههای بستهبندی.
ادوات و ابزار کارگاهی: اره لنگ، دریل ستونی، دستگاههای تراش سبک و بالابرهای کارگاهی سبک.
ویژگیهای فنی الکتروموتور موتوژن سه فاز 2 اسب 1.5 کیلووات آلومینیومی 1500 دور
پوسته آلومینیومی دایکاست با پرههای طولی: خنککاری موثرتر نسبت به چدن و کاهش بار استاتیکی روی شاسی دستگاه.

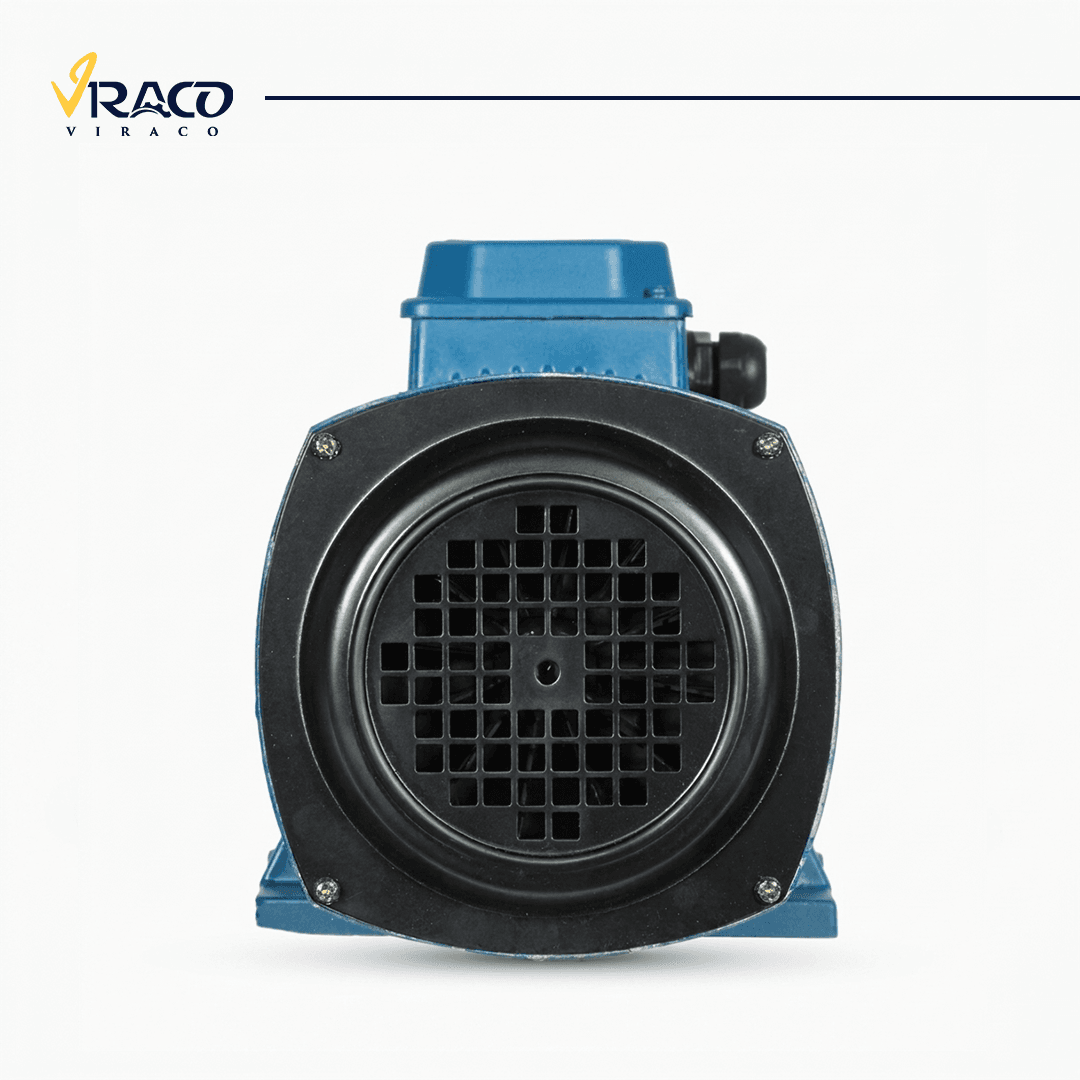

سیستم خنککاری IC411: پروانه خنککننده مقاوم از جنس پلیپروپیلن تقویتشده که جریان هوای یکنواخت در امتداد بدنه ایجاد میکند.
انعطاف در نحوه سربندی: امکان راهاندازی ستاره (برای شبکه ۳۸۰ ولت مستقیم) یا مثلث (در صورت کنترل توسط اینورتر تک به سه).
بالانس دینامیکی دقیق روتور: کاهش ارتعاشات شفت تا حداقل استاندارد برای جلوگیری از خوردگی زودهنگام بیرینگها.
مزایا و محدودیتهای الکتروموتور موتوژن سه فاز 2 اسب 1.5 کیلووات آلومینیومی 1500 دور
مزایا
فراوانی قطعات و تعمیرپذیری آسان: به دلیل بومی بودن تیپ استاندارد، تمامی قطعات از درب کاسه تا پروانه به وفور در دسترس است.
وزن پایین و جابهجایی راحت: پوسته آلومینیومی وزن کل را در محدوده ۱۵.۵ کیلوگرم نگه میدارد که برای ماشینسازان مزیت طراحی به حساب میآید.
راندمان بالا در کار دائم: تلفات حرارتی کم به دلیل خلوص بالای مس سیمپیچی و عایقبندی حرارتی کلاس F.
محدودیتها
محدودیت محیطی IP54: بدنه در برابر پاشش مستقیم آب پرفشار یا غوطهوری مقاوم نیست (برای کاربردهای زیر باران مداوم یا شستشوی مستقیم نیازمند کاور یا استعلام نسخه ارتقایافته است).
استحکام ضربهای کمتر نسبت به چدن: در محیطهای ارتعاشی بسیار شدید یا سنگشکنها، پوستههای چدنی پایداری مکانیکی بیشتری دارند.
راهنمای تخصصی انتخاب الکتروموتور موتوژن سه فاز 2 اسب 1.5 کیلووات آلومینیومی 1500 دور
برای دستیابی به حداکثر بهرهوری و جلوگیری از سوختن سیمپیچ، پیش از خرید به نکات زیر توجه فرمایید:
بررسی گشتاور و توان: توان ۱.۵ کیلووات برای راهاندازی بارهایی با گشتاور اولیه معمولی تا متوسط کافی است. اگر بار شما زیر بار سنگین استارت میخورد (مانند نوار نقاله پر)، جریان راهاندازی ۴.۹ برابر را در نظر بگیرید.

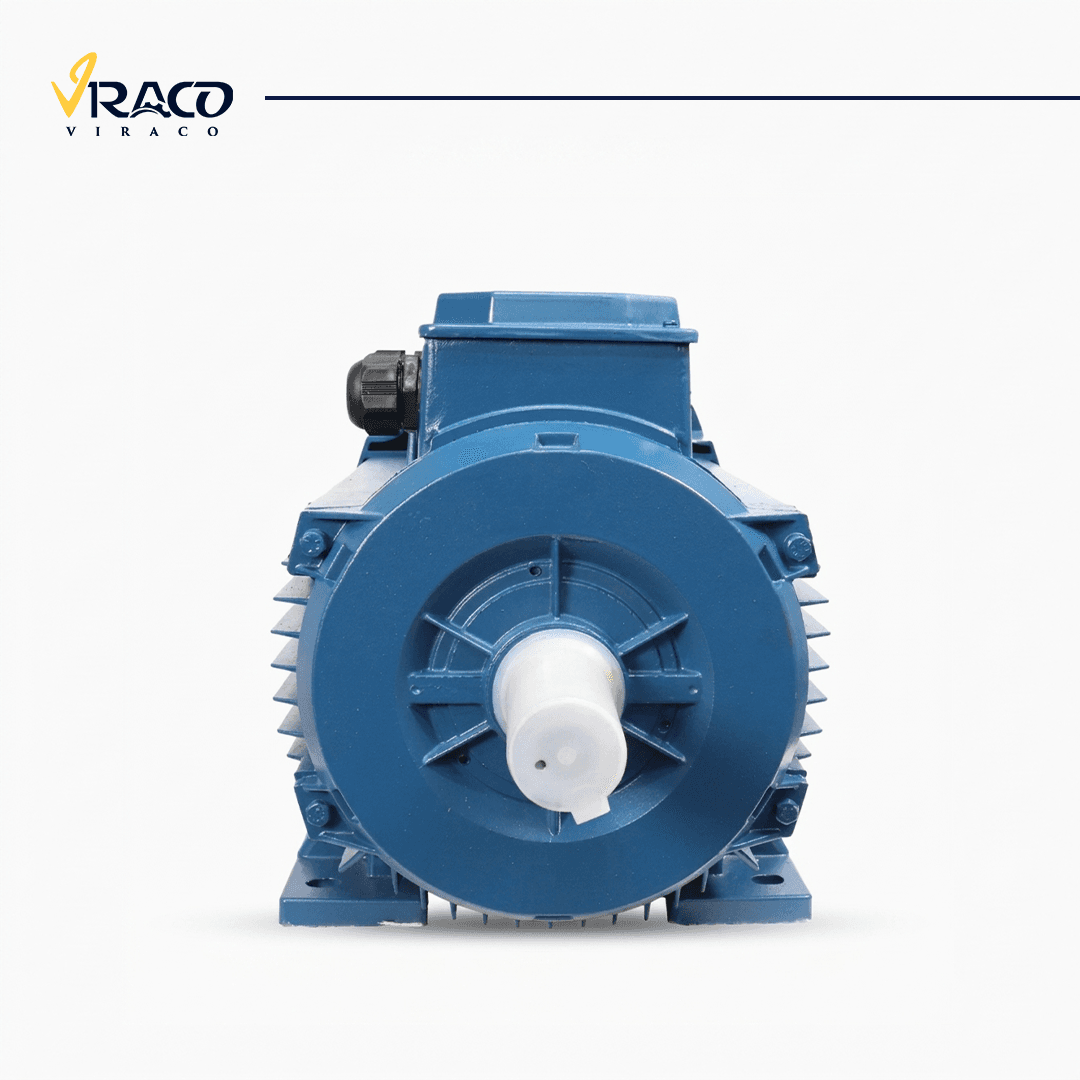

سایز شفت و پایهها: قطر شفت خروجی در فریم ۹۰ معادل ۲۴ میلیمتر است؛ در هنگام جایگزینی موتور معیوب، فاصله پایهها و قطر پولی را کنترل نمایید.
تطابق با اینورتر (VFD): در صورت استفاده از درایو کنترل دور، به دلیل تهویه خودگردان پروانه، در دورهای زیر ۲۰ هرتز استفاده از فن اکسترنال توصیه میشود.
نکته فنی: در صورت عدم اطمینان از مطابقت تیپ موتور با ماشینآلات یا نیاز به نسخه فلنجدار (B5/B14)، جهت انتخاب دقیق با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
اصول نصب، راهاندازی و نگهداری دورهای
ترازسازی و همراستایی کوپلینگ: خطای همراستایی زاویهای و شعاعی نباید بیش از 0.05 mm0.05\,\text{mm}0.05mm باشد تا از آسیب به بلبرینگها جلوگیری شود.
سربندی اصولی در ترمینال باکس: اتصالات با استفاده از سرسیم مناسب و گشتاور استاندارد بسته شده و گلند کابل به درستی آببندی گردد.
پایش دمایی و جریانکشی: آمپراژ الکتروموتور در زمان بار کامل نباید از ۳.۷۱ آمپر تجاوز کند؛ همواره مدار را به بیمتال یا کنترلبار مجهز کنید.
سرویس و تمیزکاری پرهها: گرد و غبار نشسته روی شیارهای آلومینیومی بدنه را به صورت دورهای پاکسازی کنید تا راندمان تبادل حرارتی حفظ شود.
تامین قطعات یدکی الکتروموتور موتوژن سه فاز 2 اسب 1.5 کیلووات آلومینیومی 1500 دور
به دلیل استاندارد بودن ابعاد قطعات در سری ۹۰ موتوژن، کلیه اجزای مصرفی شامل موارد زیر در بازار فنی و بخش پشتیبانی هایپر صنعت ویراکو قابل تأمین است:
پروانه خنککننده پلاستیکی و قاب محافظ پروانه (توری باد)
جعبه ترمینال (ترمینال باکس) و تخته کلمپ با مهرههای برنجی
دربهای جلو و عقب (درب کاسه بیرینگ)
بلبرینگهای استاندارد فریم ۹۰ (استفاده از برندهای معتبر با لقی مناسب دور بالا)
کاسه نمدهای آببندی سر و ته شفت
جمعبندی و خرید الکتروموتور موتوژن از هایپر صنعت ویراکو
الکتروموتور سه فاز ۲ اسب بخار ۱۴۰۰ دور موتوژن تیپ 90L4B، انتخابی متوازن میان کیفیت ساخت، دوام مکانیکی و قیمت تمامشده برای صنعتگران است. شرکت هایپر صنعت ویراکو به عنوان تامینکننده تخصصی تجهیزات صنعتی، اصالت فیزیکی و تطابق فنی پلاک این محصول را تضمین مینماید.
جهت دریافت مشاوره فنی پیش از خرید، استعلام موجودی، انتخاب تیپهای پایهدار یا فلنجدار و ثبت سفارش عمده شرکتی، با واحد مهندسی فروش هایپر صنعت ویراکو در تماس باشید.
