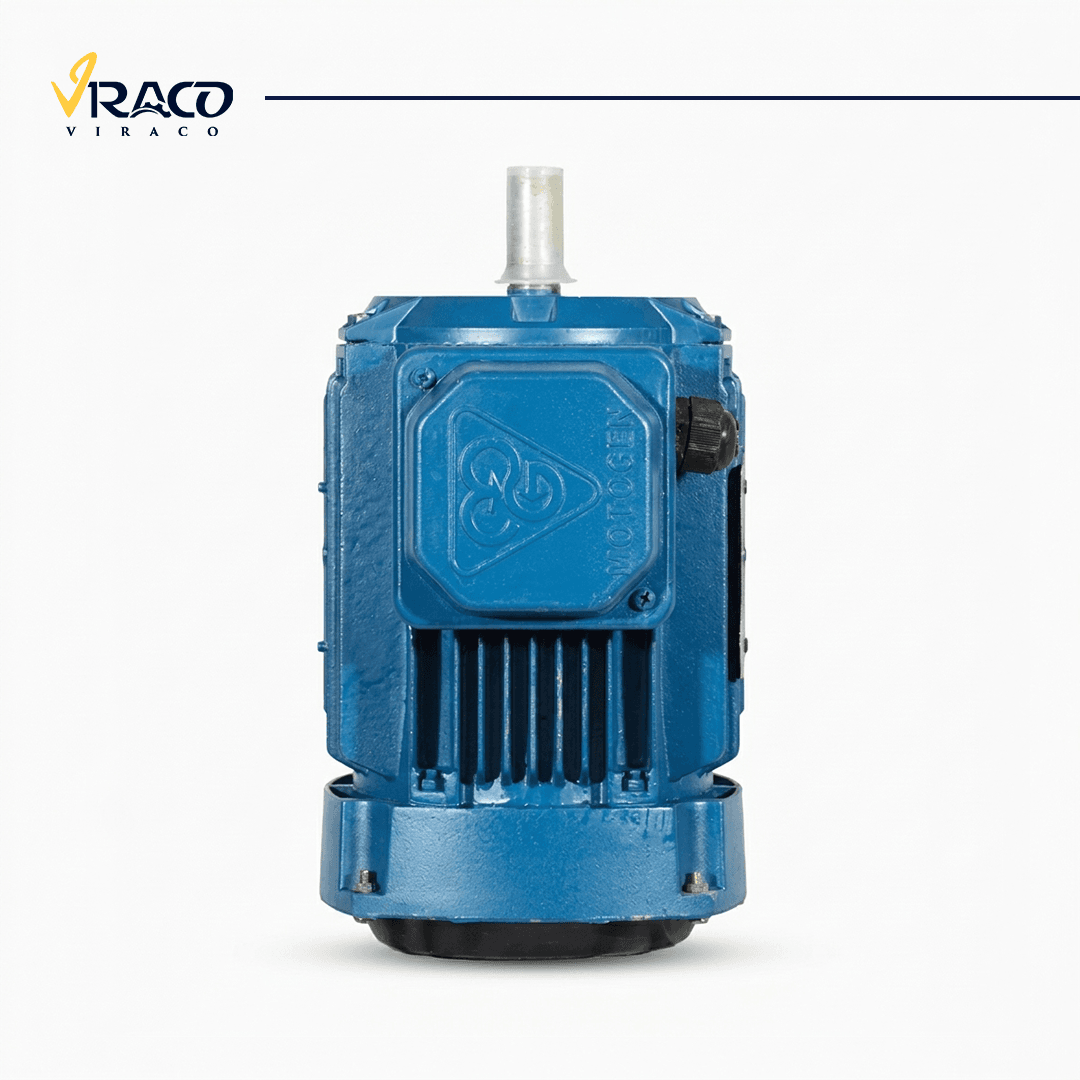

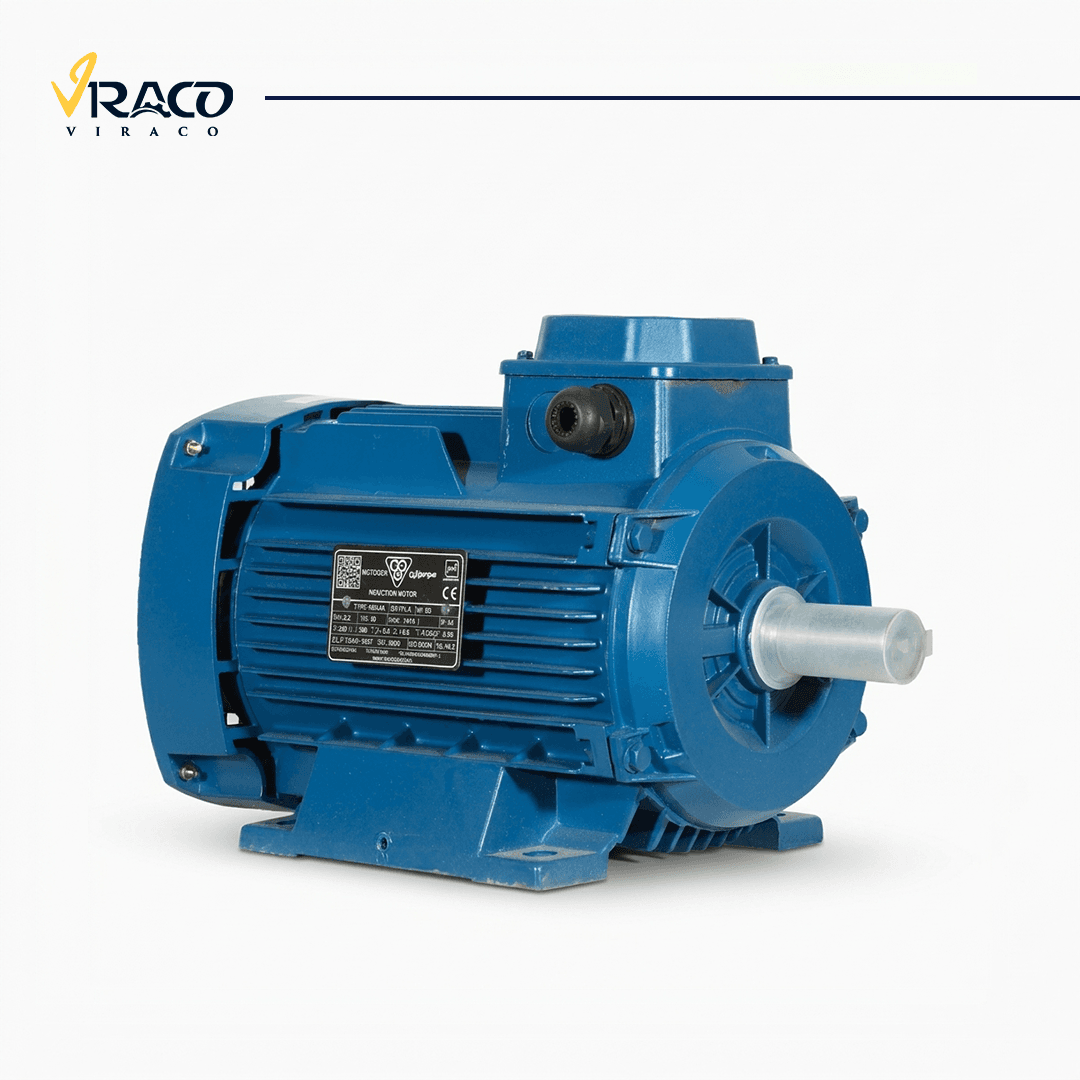

معرفی الکتروموتور موتوژن سه فاز 3 اسب 2.2 کیلووات آلومینیومی 1500 دور
الکتروموتور سه فاز موتوژن ۲.۲ کیلووات (۳ اسب بخار) ۴ پل (1410RPM) با فریم سایز ۱۰۰ یکی از پرکاربردترین محرکهای الکترومکانیکی در خطوط تولید سبک تا نیمهسنگین صنعتی، کشاورزی و کارگاهی به شمار میرود. ساختار این دینام بر مبنای طراحی روتور قفس سنجابی و بر اساس الزامات استانداردهای IEC توسعه یافته است.
پوسته دایکست آلومینیومی در این مدل علاوه بر کاهش وزن تمامشده دستگاه به ۱۸.۲ کیلوگرم، نرخ تبادل حرارتی استاتور با جریان هوای محیط را به حداکثر میرساند. سیمپیچی تماممسی با کلاس عایقی حرارتی Class F، پایداری سیمپیچ را در برابر بارهای کاری پیوسته (Duty Cycle S1) و شرایط اقلیمی متنوع بین ۲۰- تا ۴۰+ درجه سانتیگراد تضمین میکند.
این الکتروموتور با ضریب توان (cosϕ\cos\phicosϕ) برابر با ۰.۸۰ و راندمان نامی ۸۱ درصد، گزینهای مهندسیشده و مقرونبهصرفه جهت کوپله مستقیم یا پولی-تسمه با انواع پمپهای گریز از مرکز، فنهای مکنده و دمنده صنعتی، کانوایرهای انتقال مواد و کمپرسورهای باد پیستونی است.

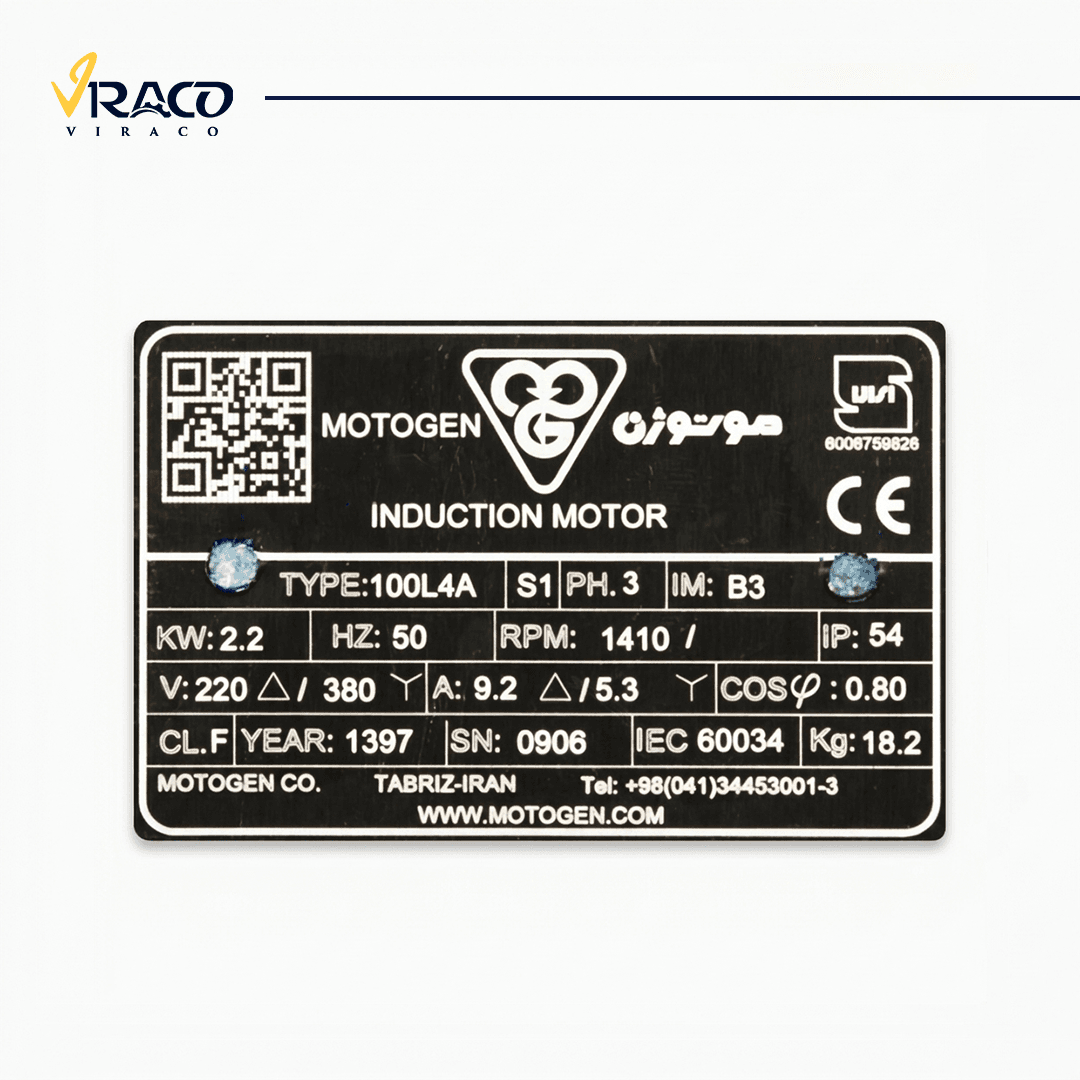

جدول مشخصات فنی الکتروموتور موتوژن سه فاز 3 اسب 2.2 کیلووات آلومینیومی 1500 دور
پارامتر فنی | مقدار / مشخصه |
برند سازنده | موتوژن (MOTOGEN) |
توان نامی خروجی | ۲.۲ کیلووات (3HP) |
سرعت نامی شفت | ۱۴۱۰ دور در دقیقه (1410RPM) |
ولتاژ نامی تغذیه | ۲۲۰/۳۸۰ ولت (مثلث / ستاره) |
فرکانس کاری | ۵۰ |
جریان نامی (در ولتاژ ۳۸۰ ولت) | ۵.۱۶ |
نسبت جریان راهاندازی به نامی | ۵.۲ برابر |
گشتاور نامی (TnT_nTn) | ۱۵.۱۹ |
نسبت گشتاور راهاندازی (Ts/TnT_s/T_nTs/Tn) | ۲ تا ۳.۵ برابر |
نسبت گشتاور شکست/ماکزیمم (Tm/TnT_m/T_nTm/Tn) | ۲ تا ۳.۵ برابر |
فریم سایز بدنه (Frame Size) | 100L |
قطر شفت خروجی (ddd) | ۲۸ میلیمتر |
طول شفت خروجی (LLL) | ۶۰ میلیمتر |
ابعاد خار شفت خروجی | Key 8×408 \times 408×40 |
جنس و نوع پوسته | آلومینیوم تزریقی (Die-Cast Aluminum) |
کلاس عایقبندی حرارتی | Class F (تحمل تا ۱۵۵ درجه سانتیگراد) |
کلاس افزایش دما | Class B |
درجه حفاظت بدنه | IP54 (مقاوم در برابر گردوغبار و پاشش آب) |
نوع رژیم کاری | دائم کار (S1 Continuous Duty) |
ضریب توان (cosϕ\cos\phicosϕ) | ۰.۸۰ |
راندمان اسمی (η\etaη) | ۸۱٪ |
روش خنککاری | هواخنک با پروانه انتهای شفت (IC411) |
نحوه نصب و فرم قرارگیری | پایهدار B3 (قابل تغییر به فلنج B5/B35/B14) |
وزن خالص | ۱۸.۲ |
کاربرد الکتروموتور موتوژن سه فاز 3 اسب 2.2 کیلووات آلومینیومی 1500 دور
سرعت نامی ۱۴۱۰ دور بر دقیقه و گشتاور پیوسته ۱۵.۱۹ نیوتنمتر، نقطه تعادل ایدهآلی برای سیستمهایی است که به کوپل مکانیکی مستقیم و بدون افت توان دورانی نیاز دارند:
خطوط انتقال مواد و کانوایرها: انتقال بار در نوار نقالههای صنعتی با طول متوسط در کارگاهها و خطوط بستهبندی.
پمپهای صنعتی و آبرسانی: به حرکت درآوردن پمپهای سانتریفیوژ، پمپهای حلزونی و بوسترپمپهای آبرسانی مجتمعهای مسکونی و تجاری.
کمپرسورهای هوا: کوپله پیستونی با بلوکهای هواساز دو و سه سیلندر در فشارهای کاری ۶ تا ۱۰ بار.
تجهیزات تهویه و هوادهی: انواع فنهای سانتریفیوژ بکوارد و فوروارد صنعتی و اگزاستفنهای کارخانهای.
ماشینآلات صنایع غذایی و کشاورزی: میکسرها، خردکنهای مواد، آسیابهای نیمهصنعتی و بالابرهای ساختمانی سبک.
ویژگیهای فنی الکتروموتور موتوژن سه فاز 3 اسب 2.2 کیلووات آلومینیومی 1500 دور
سیمپیچی مس خالص: استفاده از هادی مسی با خلوص بالا که هدایت الکتریکی فوقالعاده و تلفات اهمی پایینی را فراهم میکند.
درجه عایقبندی Class F: ظرفیت حرارتی سیمپیچ تا ۱۵۵ درجه سانتیگراد تضمین شده است که تابآوری عالی در برابر اورلودهای حرارتی مقطعی ایجاد مینماید.
توزیع حرارتی پوسته: طراحی پرههای خنککننده سراسری روی بدنه آلومینیومی، موجب تخلیه سریع گرمای ناشی از تلفات استاتور میگردد.
درجه حفاظت نفوذ IP54: جلوگیری از آسیب بر اثر نفوذ ذرات گرد و غبار معلق در هوای محیط و پاشش مستقیم آب در زوایای مختلف.
روتور قفسه سنجابی بالانسشده دینامیکی: کاهش لرزشهای شعاعی و محوری شفت، جلوگیری از خوردگی زودرس نشیمنگاه بلبرینگها و کارکرد کمصدا.
مزایا و محدودیتهای الکتروموتور موتوژن سه فاز 3 اسب 2.2 کیلووات آلومینیومی 1500 دور
مزایا
وزن پایین: در قیاس با نمونههای چدنی مشابه، جابهجایی و مونتاژ آن در ارتفاع یا شاسیهای معلق بسیار سادهتر است.
فراوانی قطعات و پشتیبانی: ساخت داخل بودن برند موتوژن، دسترسی بیواسطه به بلبرینگ، کاسهنمد، پروانه و جعبه ترمینال را در کل کشور فراهم میسازد.
سازگاری با اینورتر (VFD): به دلیل کلاس عایقی بالا، امکان راهاندازی و کنترل دور با درایو فرکانس متغیر با شیب شتاب استاندارد وجود دارد.
پایداری گشتاور: رفتار خطی موتور زیر بار نامی و نسبت گشتاور ماکزیمم تا ۳.۵ برابر برای عبور از پیکهای بارگذاری ناگهانی.
محدودیتها
پوسته آلومینیومی در ضربات مکانیکی: نسبت به پوسته چدنی مقاومت کمتری در برابر ضربات مستقیم فیزیکی سنگین دارد.
محدودیت محیطهای به شدت اسیدی: در فضاهای حاوی بخارات غلیظ خورنده اسیدی، نیازمند پوشش محافظتی و اپوکسی مضاعف است.
راهنمای تخصصی انتخاب الکتروموتور موتوژن سه فاز 3 اسب 2.2 کیلووات آلومینیومی 1500 دور
برای اطمینان از سازگاری کامل دینام با سیستم محرک، بررسی پارامترهای زیر پیش از خرید الزامی است:
انطباق توان و بار مکانیکی: بررسی فرمول P=T×n9550P = \frac{T \times n}{9550}P=9550T×n جهت حصول اطمینان از اینکه گشتاور مورد نیاز مکانیزم فراتر از گشتاور پیوسته دینام نباشد.
نوع تغذیه و مدار قدرت: این موتور سهفاز است؛ راهاندازی مستقیم با ولتاژ ۳۸۰ ولت شبکه در حالت ستاره توصیه میشود. اتصال به برق تکفاز تنها با افزودن خازن یا استفاده از اینورتر تکفاز به سهفاز ممکن خواهد بود که توان خروجی را تحت تاثیر قرار میدهد.
پیکربندی نصب مکانیکی: فریم استاندارد این مدل B3 (پایهدار) است. در صورت نیاز به اتصال روی گیربکسهای صنعتی، باید نوع فلنجدار (B5 با فلنج بزرگ یا B14 با فلنج کوچک) یا پایهفلنج (B35) انتخاب گردد.
خطای رایج در انتخاب: انتخاب توان کمتر از نقطه کار دائم موجب تریپ متوالی بیمتال یا سوختن لاک سیمپیچ میشود؛ برای محاسبه دقیق بار و افت ولتاژ خط، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
راهنمای نصب و نگهداری دورهای الکتروموتور موتوژن سه فاز 3 اسب 2.2 کیلووات آلومینیومی 1500 دور
الزامات نصب مکانیکی و الکتریکی
شاسیکشی و تراز: موتور باید بر روی یک فونداسیون صلب با شیمگذاری دقیق بسته شود. ناهمراستایی (Misalignment) شفت و کوپلینگ نباید از ۰.۰۵ میلیمتر فراتر رود تا از خرابی زودهنگام بلبرینگها جلوگیری شود.
سیمکشی و حفاظت تابلو: سایز کابل بر اساس جریان ۵.۱۶ آمپر و افت ولتاژ مسیر انتخاب گردد. تنظیم بیمتال یا رله اضافهبار تابلو روی جریان نامی (حداکثر ۱.۰۵ تا ۱.۱ برابر جریان نامی) الزامی است.
برنامه نگهداری و بازرسی فنی
ماهانه: بررسی باز بودن مسیر مکش توری هوای خنککننده عقب و پاکسازی گرد و غبار انباشتهشده روی پرههای بدنه.
فصلی: سنجش میزان ارتعاشات شفت و چک کردن صدای کارکرد برینگها با حسگر ارتعاشسنج؛ اندازهگیری مقاومت عایقی فاز به فاز و فاز به بدنه با مگر (حداقل مقدار قابل قبول > ۱۰ مگااهم).
سالانه: تجدید گریس برینگها بر اساس دستورالعمل سازنده با گریسهای با پایه لیتیوم صابونی با مقاومت دمایی بالا.
قطعات یدکی و اجزای مصرفی الکتروموتور موتوژن سه فاز 3 اسب 2.2 کیلووات آلومینیومی 1500 دور
برای تداوم کارکرد خطوط تولید، تأمین به موقع قطعات اصلی تضمینکننده بهرهوری سیستم است:
بلبرینگهای جلو و عقب (Drive End & Non-Drive End): سایز استاندارد فریم ۱۰۰ جهت تحمل نیروهای شعاعی.
کاسهنمدهای آببندی (Oil Seals): جلوگیری از ورود رطوبت و ذرات ساینده به محفظه داخلی برینگها.
پروانه خنککننده (Cooling Fan): از جنس پلیآمید مقاوم به شکست حرارتی و تنش گریز از مرکز.
کاور فن (Fan Cover): ساختهشده از ورق گالوانیزه محافظ در برابر ضربه.
تختهکلمپ و جعبهترمینال (Terminal Box): از مواد باکالیت نسوز ضدجرقه همراه با گلندهای استاندارد ورود کابل.
جمعبندی و راهنمای خرید از هایپر صنعت ویراکو
الکتروموتور موتوژن سه فاز ۳ اسب ۲.۲ کیلووات ۱۵۰۰ دور با پوسته آلومینیوم، یکی از استانداردترین و بهینهترین گزینههای بازار صنعتی ایران برای راهاندازی پمپها، کمپرسورها و کانوایرها به شمار میآید. ترکیب راندمان ۸۱٪، کلاس عایقی F و گشتاور نامی ۱۵.۱۹ نیوتنمتر، تضمینکننده بازدهی بالا و استهلاک پایین در خطوط پیوسته است.
هایپر صنعت ویراکو بهعنوان مرجع تخصصی تأمین و مشاوره تجهیزات صنعتی:
اصالت فیزیکی و کیفی الکتروموتور موتوژن را با ضمانتنامه رسمی تایید میکند.
مشاوره مهندسی رایگان برای تطبیق گشتاور، محاسبه سایز کابل و انتخاب تجهیزات حفاظتی تابلو ارائه میدهد.
امکان ارسال سریع به سراسر کشور از طریق باربریهای معتبر و شبکه لجستیک صنعتی را فراهم ساخته است.
جهت دریافت پیشفاکتور رسمی، استعلام قیمت همکاری سازمانی و مشاوره تخصصی خرید، از طریق درگاههای ارتباطی با مهندسان فروش هایپر صنعت ویراکو در ارتباط باشید.
