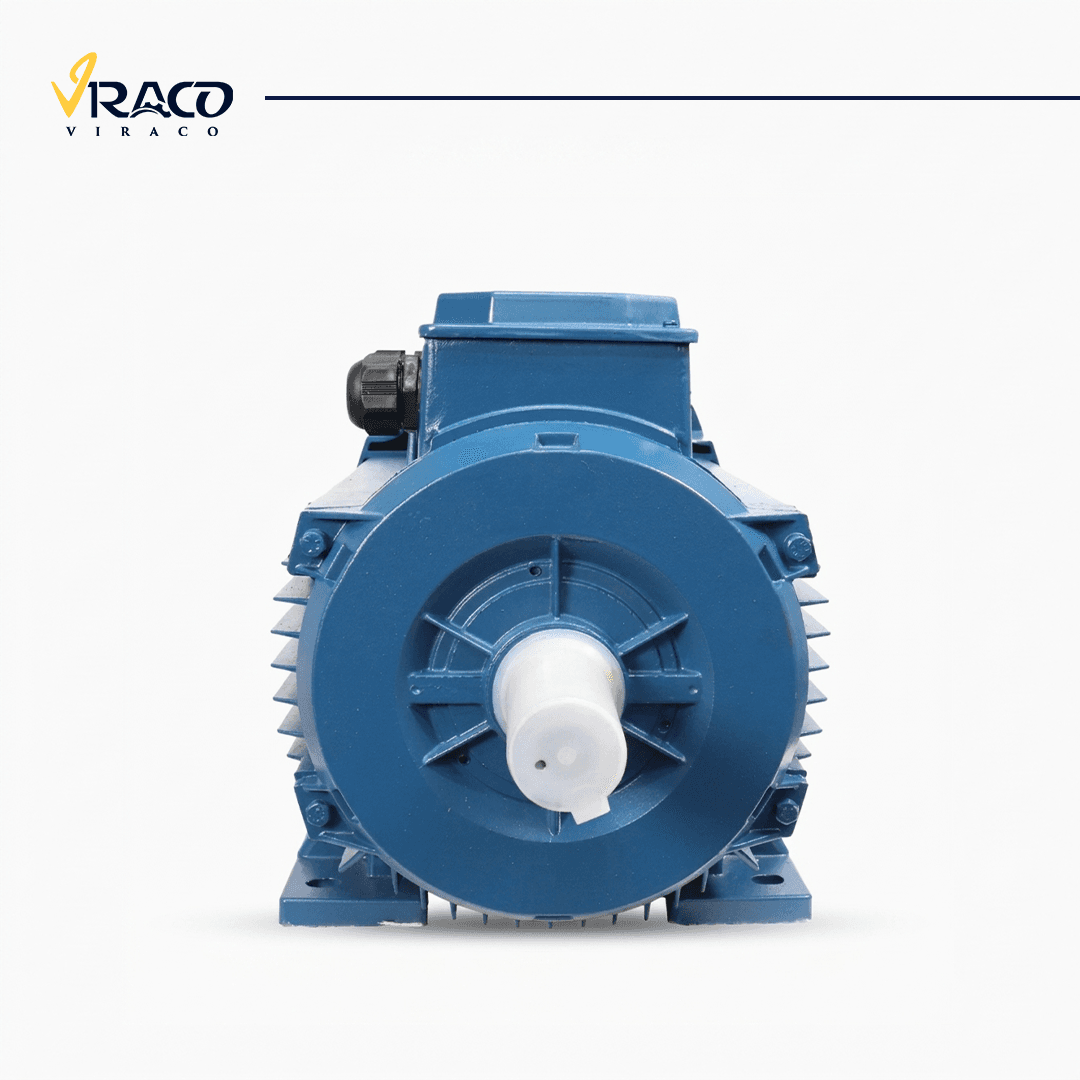

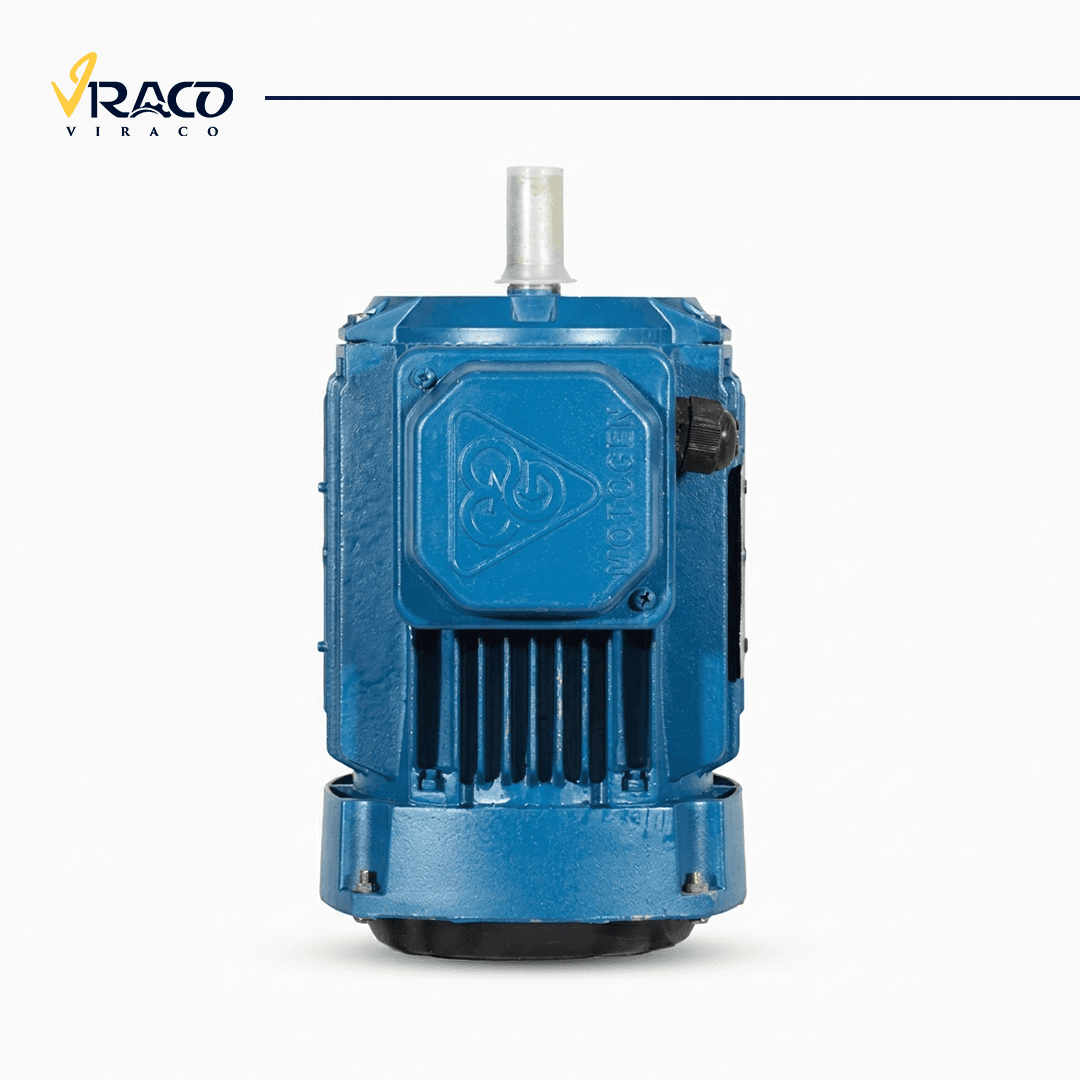

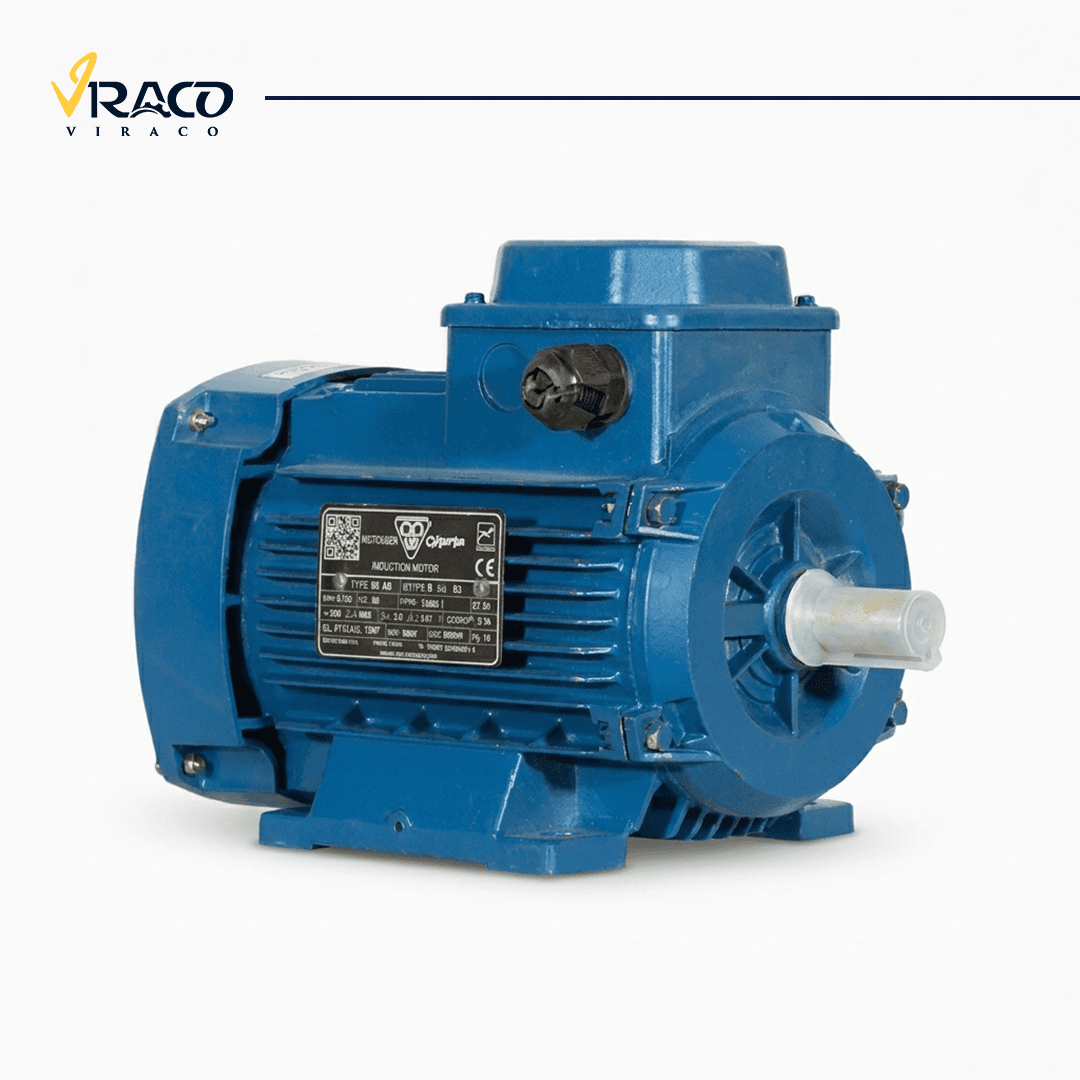

معرفی الکتروموتور موتوژن سه فاز 4 اسب 3 کیلووات آلومینیومی 1500 دور
الکتروموتور سه فاز ۳ کیلووات معادل ۴ اسب بخار با سرعت نامی ۱۵۰۰ دور بر دقیقه (۴ پل یا 4-Pole)، یکی از پرتقاضاترین محرکهای الکترومکانیکی در خطوط تولید، ماشینآلات کارگاهی و ادوات صنعتی نیمهسنگین است. این الکتروموتور با تکیه بر ساختار روتور قفس سنجابی و طراحی منطبق بر استانداردهای بینالمللی IEC 60034، بالانس دینامیکی مطلوبی میان گشتاور خروجی (20.25 N.m20.25\text{ N.m}20.25 N.m) و توان مصرفی برقرار میکند.
استفاده از آلیاژ آلومینیوم در ساخت پوسته، ضمن کاهش وزن خالص دستگاه به حدود 22.922.922.9 الی 232323 کیلوگرم، نرخ تبادل حرارتی با محیط را به میزان چشمگیری افزایش میدهد. این دینام برای شرایط کاری دائم (Duty S1) مهندسی شده و به لطف کلاس عایقی F و کلاس حرارتی B، توانایی کارکرد پایدار در صنایع فرآیندی، سیستمهای تهویه، خطوط انتقال مواد و مجموعههای پمپاژ را داراست.
جدول مشخصات فنی الکتروموتور موتوژن سه فاز 4 اسب 3 کیلووات آلومینیومی 1500 دور
مشخصه فنی | پارامتر / مقدار مهندسی |
توان نامی خروجی | 3.00 kW3.00\text{ kW}3.00 kW (4.00 HP4.00\text{ HP}4.00 HP) |
سرعت در بار نامی | 1415−1435 RPM1415 - 1435\text{ RPM}1415−1435 RPM |
ولتاژ کاری | 220Δ/380Y V220\Delta / 380\text{Y V}220Δ/380Y V |
فرکانس نامی | 50 Hz50\text{ Hz}50 Hz (سازگار با منبع 60 Hz60\text{ Hz}60 Hz) |
جریان نامی | 6.4 A6.4\text{ A}6.4 A تا 6.95 A6.95\text{ A}6.95 A (در حالت ستاره 380V380\text{V}380V) |
گشتاور نامی (TnT_nTn) | 20.00−20.25 N.m20.00 - 20.25\text{ N.m}20.00−20.25 N.m |
نسبت گشتاور راهاندازی (Tst/TnT_{st}/T_nTst/Tn) | 2.52.52.5 برابر گشتاور نامی |
نسبت جریان راهاندازی (Is/InI_s/I_nIs/In) | 5.65.65.6 برابر جریان نامی |
سایز فریم (Frame Size) | 100L100\text{L}100L |
قطر شفت خروجی (ddd) | 28 mm28\text{ mm}28 mm |
طول شفت خروجی | 60 mm60\text{ mm}60 mm |
نحوه نصب و پیکربندی | B3 (پایهدار) |
کلاس عایقی / کلاس حرارتی | Class F / Class B |
درجه حفاظت بدنه | IP54 |
سیستم خنککاری (تهویه) | IC 411 (TEFC) |
راندمان کاری (η\etaη) | 83%−87.5%83\% - 87.5\%83%−87.5% |
ضریب توان (cosφ\cos\varphicosφ) | 0.79−0.810.79 - 0.810.79−0.81 |
وزن خالص دستگاه | 22.9−23.0 kg22.9 - 23.0\text{ kg}22.9−23.0 kg |
کاربردهای صنعتی الکتروموتور موتوژن سه فاز 4 اسب 3 کیلووات آلومینیومی 1500 دور
سرعت نامی حدود ۱۴۰۰ الی ۱۴۳۵ دور، گشتاور نامی ۲۰ نیوتنمتر و وزن متعادل، این الکتروموتور را به انتخابی چندمنظوره در صنایع زیر تبدیل کرده است:
اتصال به انواع گیربکسهای صنعتی: کوپله مستقیم یا پولیتسمه با گیربکسهای حلزونی (تیپ ۸۶ تا ۱۱۰)، شافت مستقیم (هلیکال) و گیربکسهای مکعبی جهت تامین دورهای پایین با گشتاورهای بالا.
پمپهای سانتریفیوژ و آبرسانی صنعتی: کوپله با پمپهای اتا بزرگ، پمپهای طبقاتی عمودی و افقی و بوسترپمپهای آبرسانی ساختمانی و تجاری.
فنها و بلوئرهای دمنده/مکنده صنعتی: مناسب برای سامانههای تهویه مطبوع کارخانهها، هواکشهای سالنهای پرورش قارچ، مرغداریها و اگزاستفنها به دلیل کارکرد پیوسته S1.
ماشینآلات بستهبندی و کانوایرهای انتقال مواد: خطوط مونتاژ، تسمهنقالههای کارگاهی و بالابرهای سبک کارگاهی.
تجهیزات فرآوری و کشاورزی: میکسرها، خردکنهای مواد، علوفهکوبها و آسیابهای کوچک تا متوسط کارگاهی.
ویژگیهای ساختاری و متالورژیکی الکتروموتور موتوژن سه فاز 4 اسب 3 کیلووات آلومینیومی 1500 دور
پوسته آلومینیومی دایکاست با فینهای خنککننده بهینه: استفاده از آلیاژ آلومینیوم با خلوص بالا، باعث انتقال سریع حرارت سیمپیچ به محیط شده و از افزایش دمای موضعی (Hot Spots) جلوگیری میکند.
سیمپیچی تمام مس با عایقبندی تقویتشده: بهرهگیری از سیم لاکی مسی خالص با کلاس حرارتی F، مقاومت دیالکتریک بالا در برابر نوسانات هارمونیکی (بهویژه هنگام استفاده از اینورتر/VFD) را تضمین میکند.
روتور قفس سنجابی تزریق آلومینیوم با بالانس دینامیکی دقیق: ارتعاش و نویز صوتی بر اساس استاندارد ISO 1940 به حداقل رسیده که استهلاک بلبرینگها را به شدت کاهش میدهد.
سیستم تهویه استاندارد IC 411 (TEFC): پروانه پلیآمیدی مقاوم به حرارت با کاسه بادبزن فلزی آیرودینامیک، جریان هوای یکنواخت و پرفشاری را در طول فینهای بدنه ایجاد میکند.
مزایا و محدودیتهای الکتروموتور موتوژن سه فاز 4 اسب 3 کیلووات آلومینیومی 1500 دور
مزایا:
وزن سبک و سهولت جابهجایی: وزن حدود ۲۳ کیلوگرمی آن سبب میشود نصب در ارتفاع، داخل شاسی ماشینآلات یا تعویض آن در تعمیرات دورهای بسیار آسانتر از نسخههای چدنی باشد.
دفع حرارت بسیار بالا: هدایت حرارتی ذاتی آلومینیوم باعث کاهش استرس حرارتی سیمپیچ و افزایش طول عمر بلبرینگها و عایقها میشود.
راندمان و ضریب توان استاندارد: عملکرد اقتصادی با راندمان تا ۸۷.۵٪ که تلفات انرژی و توان راکتیو تحمیلی به شبکه کارخانه را به حداقل میرساند.
ظاهر تمیز و مقاومت به اکسیداسیون: مناسب برای صنایعی که تمیزی ظاهری و مقاومت در برابر زنگزدگی سطحی اهمیت دارد (مانند صنایع غذایی، دارویی و بستهبندی).
محدودیتها:
حساسیت به ضربات شدید مکانیکی: مقاومت مکانیکی پوسته و پایههای آلومینیومی در مقایسه با پوسته چدنی (Cast Iron) در برابر لرزشهای شدید ضربهای یا بارهای شعاعی/محوری بسیار سنگین کمتر است.
عدم کاربرد در محیطهای مستعد انفجار (Zone 0/1/2): این موتور با درجه IP54 استاندارد تولید شده و برای محیطهای حاوی گازها یا غبارهای قابل اشتعال (نیازمند استانداردهای ضد انفجار ATEX/IECEx) مناسب نیست.
محدودیت نصب در محیطهای اسیدی غلیظ: در تماس مستقیم با مواد خورنده قوی شیمیایی بدون پوشش محافظتی، آلومینیوم دچار خوردگی میشود.
راهنمای تخصصی انتخاب الکتروموتور موتوژن سه فاز 4 اسب 3 کیلووات آلومینیومی 1500 دور
پیش از ثبت سفارش و خرید این الکتروموتور، تطابق پارامترهای زیر با سیستم مکانیکی الزامی است:
انطباق دور و گشتاور کاری: در فرکانس شبکه ۵۰ هرتز، این موتور سرعت نامی حدود ۱۴۱۵ الی ۱۴۳۵ دور بر دقیقه و گشتاور نامی 20.25 N.m20.25\text{ N.m}20.25 N.m تولید میکند. در صورتی که کاربری شما نیازمند گشتاور استارت بسیار بالا در زیر بار کامل است، نسبت گشتاور راهاندازی (2.5×Tn2.5\times T_n2.5×Tn) باید با منحنی بار تطبیق داده شود.
بررسی ابعاد مکانیکی و فریم (Frame 100L):
قطر شفت خروجی: 28 mm28\text{ mm}28 mm
طول شفت: 60 mm60\text{ mm}60 mm
ارتفاع مرکز شفت تا کف پایهها: 100 mm100\text{ mm}100 mm
در پروژههای جایگزینی (Retrofit)، فاصله طولی و عرضی سوراخهای پیچ روی پایه باید با شاسی موجود مطابقت داشته باشد.
انتخاب بر اساس نوع بار پیوسته یا ناپیوسته: این تیپ موتور برای Duty S1 (کارکرد مداوم ۲۴ ساعته تحت بار نامی) مهندسی شده است.
برای انتخاب دقیق و محاسبات مهندسی بار، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
الزامات نصب، راهاندازی و نگهداری مهندسی الکتروموتور موتوژن سه فاز 4 اسب 3 کیلووات آلومینیومی 1500 دور
۱. نصب مکانیکی و الاینمنت (Alignment)
تراز بودن شاسی: موتور باید بر روی یک فونداسیون یا شاسی صلب، تخت و بدون تابیدگی نصب شود تا از تنش بر روی پایهها جلوگیری گردد.
هممحوری دقیق شفت: در کوپلههای مستقیم، ناهممحوری زاویهای و شعاعی نباید از مقادیر مجاز بیشتر شود؛ در غیر این صورت لرزش غیرمجاز و خرابی زودهنگام بلبرینگها رخ خواهد داد.
موقعیت نصب: موتور نباید در معرض تابش مستقیم و مداوم نور خورشید قرار گیرد. استفاده از سایبان مناسب توصیه میشود. فضای پشت قاب پروانه (حداقل ۱۰ سانتیمتر) برای مکش آزادانه هوا باید باز باشد.
۲. اتصالات الکتریکی و تجهیزات حفاظتی
سربندی ترمینال باکس: با توجه به پلاک موتور، برای برق سه فاز استاندارد ۳۸۰ ولت شبکه ایران، سربندی به صورت ستاره (Y) با جریان نامی حدود 6.4−6.95 A6.4 - 6.95\text{ A}6.4−6.95 A انجام میشود.
حفاظت اتصال کوتاه و اضافهبار:
استفاده از کلید محافظ موتور (MPCB) با بازه جریانی تنظیمی مناسب (روی جریان نامی موتور تنظیم شود) توصیه اکید میگردد، زیرا همزمان حفاظت حرارتی و مغناطیسی را پوشش میدهد.
در صورت استفاده از مدار کنتاکتوری سنتی، رله اضافهبار حرارتی (بیمتال) همراه با فیوز مینیاتوری تیپ موتوری (تیپ C) با رنج متناسب نصب گردد.
کاهش جریان راهاندازی: جریان راهاندازی اولیه موتور حدود ۵.۶ برابر جریان نامی است. در خطوطی که نوسان ولتاژ رخ میدهد یا بارهای متصل لختی (اینرسی) بالایی دارند، بهرهگیری از سافت استارتر یا اینورتر (VFD) توصیه میشود.
اتصال به سیستم ارتینگ: حتماً پیچ ترمینال ارت واقع در جعبه ترمینال و بدنه به سیستم زمین مطمئن کارگاه متصل شود.
تامین قطعات یدکی و اجزای مصرفی الکتروموتور موتوژن سه فاز 4 اسب 3 کیلووات آلومینیومی 1500 دور
به منظور تداوم بهرهبرداری و جلوگیری از توقف خطوط تولید، تامین قطعات یدکی استاندارد این موتور در دسترس است:
بلبرینگهای استاندارد شفت (Drive End / Non-Drive End): بلبرینگهای دور بالا و دوربندی شده با گریس نسوز صنعتی.
پروانه خنککاری و کاسه بادبزن (Fan & Fan Cover): پروانههای مقاوم به تنش حرارتی سایز فریم ۱۰۰.
جعبه ترمینال (ترمینال باکس) و تخته کلمپ: کلمپهای سرامیکی/باکالیتی مقاوم در برابر حرارت بالا همراه با گلندهای استاندارد کابل.
فلنجهای تبدیل (B5 / B14): جهت تبدیل الکتروموتورهای پایهدار به فلنجدار در صورت تغییر نحوه کوپلینگ در خط تولید.
جمعبندی و مشاوره خرید از هایپر صنعت ویراکو
الکتروموتور سه فاز ۳ کیلووات (۴ اسب) ۱۵۰۰ دور پوسته آلومینیومی، راهحلی پایدار، سبک و با راندمان بالا برای به حرکت درآوردن بخش وسیعی از تجهیزات کارگاهی و خطوط فرآیندی است. طراحی طبق استانداردهای روز، تلفات پایین انرژی، کیفیت مناسب سیمپیچی و امکان تعویض و کوپله سریع، ارزش سرمایهگذاری این کالا را در پروژههای B2B دوچندان میکند.
هایپر صنعت ویراکو به عنوان تامینکننده تخصصی تجهیزات صنعتی، این کالا را با ضمانت اصالت فیزیکی، مشاوره تخصصی در انتخاب سایز و دور، و پشتیبانی کامل قطعات و تجهیزات کنترلی وابسته (اینورتر، کلیدهای حفاظتی و گیربکس) عرضه مینماید.
جهت استعلام قیمت روز، دریافت پیشفاکتور رسمی و ثبت سفارش عمده یا تکی، با بخش فروش B2B هایپر صنعت ویراکو در ارتباط باشید.
