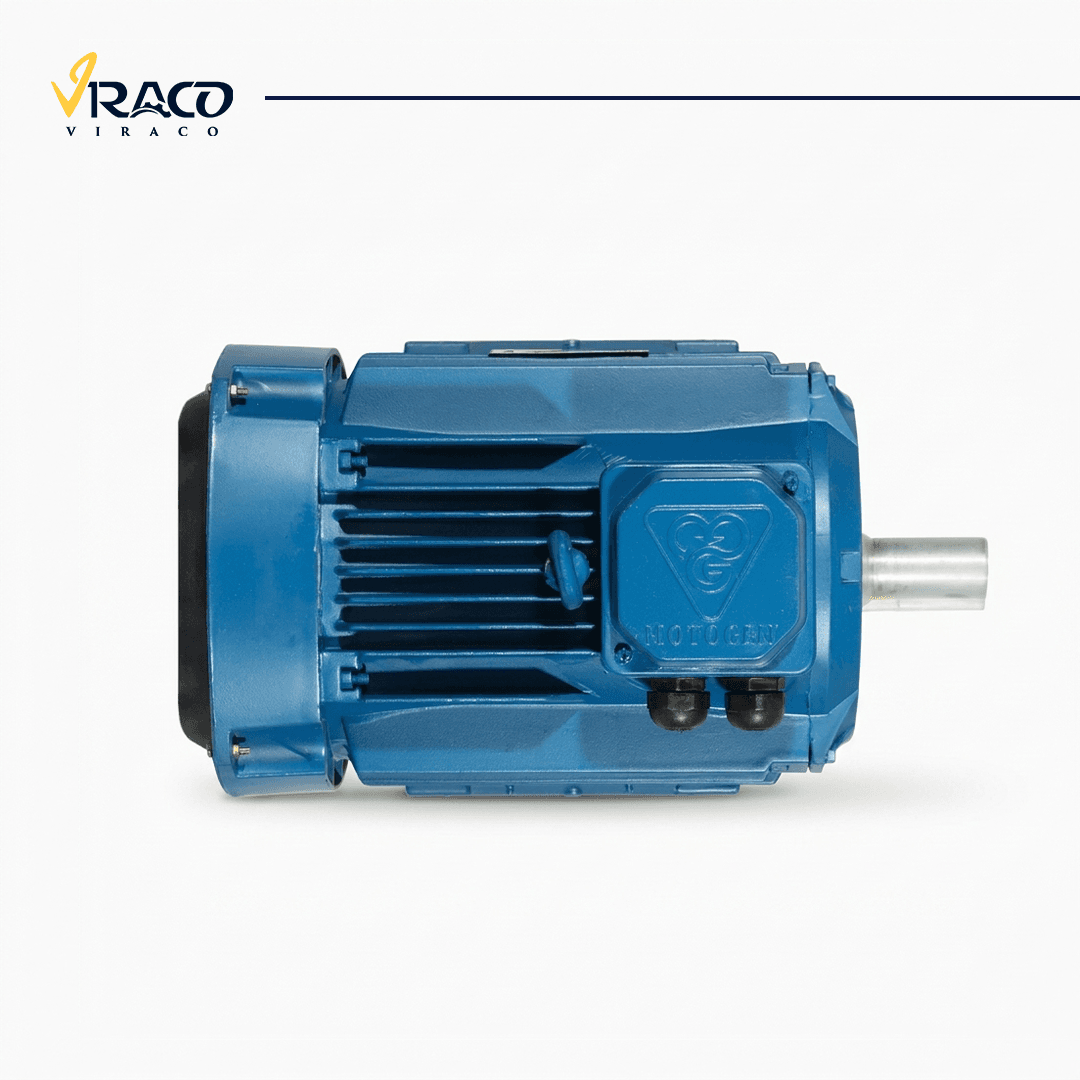

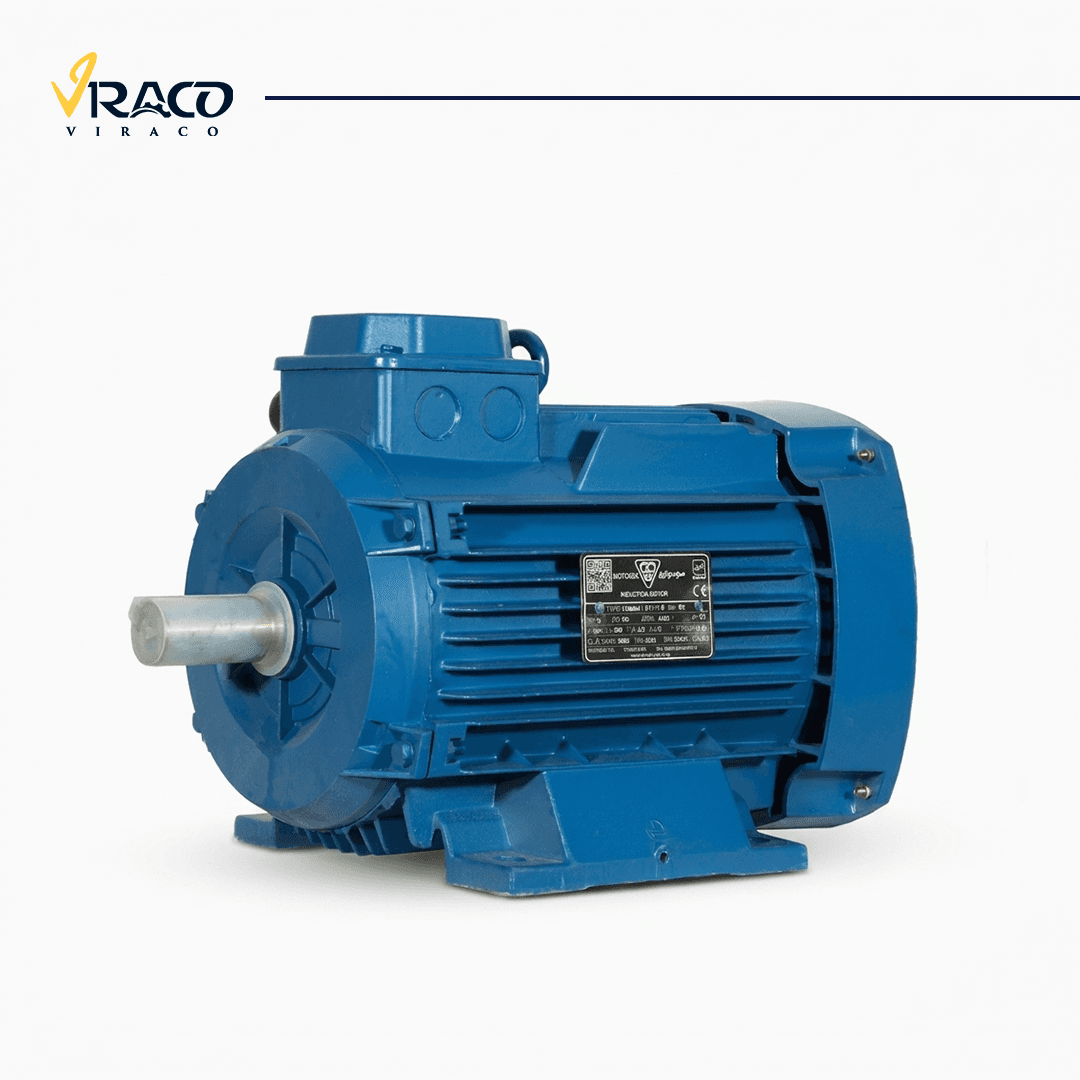

فروش الکتروموتور موتوژن سه فاز 5.5 اسب 4 کیلووات آلومینیومی 1500 دور
الکتروموتور موتوژن سه فاز با توان نامی ۴ کیلووات معادل ۵.۵ اسب بخار، سرعت نامی ۱۴۲۰ RPM، چهار پل و پوسته آلومینیومی، برای راهاندازی تجهیزات صنعتی و کشاورزی دارای برق سهفاز طراحی شده است. این مدل با آرایش نصب پایهدار B3، فریم سایز 112 و شفت خروجی با قطر ۲۸ میلیمتر، در گروه موتورهای القایی سهفاز با سرعت متوسط رو به بالا قرار میگیرد.
ولتاژ نامی این موتور ۳۸۰/۶۶۰ ولت است و مقدار جریان نامی آن در ولتاژ ۳۸۰ ولت، ۴٫۹۳ آمپر اعلام شده است. گشتاور نامی موتور نیز ۲۷٫۴۳۱ N.m است؛ بنابراین هنگام انتخاب آن باید علاوه بر توان، گشتاور موردنیاز، روش انتقال نیرو، شرایط بار و نحوه راهاندازی تجهیز نیز بررسی شود.
پوسته آلومینیومی، وزن نسبتاً مناسب و ابعاد استانداردومی، وزن نسبتاً مناسب و ابعاد استاندارد این مدل، جابهجایی و میکند. بااینحال، برای محیطهای بسیار مرطوب، خورنده، پرگردوغبار یا دارای خطر انفجار، باید تناسب درجه حفاظت و ساختار موتور با شرایط محل نصب بهصورت فنی بررسی شود.
نکته مهم: اطلاعات گارانتی، قیمت، موجودی، شرایط تحویل و متعلقات همراه باید هنگام استعلام از هایپر صنعت ویراکو تأیید شود. برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
جدول مشخصات فنی الکتروموتور موتوژن سه فاز 5.5 اسب 4 کیلووات آلومینیومی 1500 دور
مشخصه | مقدار |
برند | موتوژن (MOTOGEN) |
کشور سازنده | ایران |
نوع موتور | الکتروموتور سهفاز |
توان نامی | ۴ kW |
توان معادل | ۵٫۵ HP |
ولتاژ کاری | ۳۸۰/۶۶۰ V |
فرکانس کاری | در داده ورودی اعلام نشده است |
سرعت نامی | ۱۴۲۰ RPM |
تعداد قطب | ۴ پل |
گشتاور نامی | ۲۷٫۴۳۱ N.m |
گشتاور راهاندازی اولیه | بین ۲ تا ۳٫۵ برابر گشتاور نامی |
گشتاور بیشینه | بین ۲ تا ۳٫۵ برابر گشتاور نامی |
جریان نامی در ۳۸۰ ولت | ۴٫۹۳ A |
جریان راهاندازی در ۳۸۰ ولت | حدود ۶ برابر جریان نامی |
جریان در حالت ۲۲۰ ولت | حدود ۱٫۷ برابر مقدار نامی اعلامشده |
جنس پوسته | آلومینیوم |
سایز فریم | Size 112 |
قطر شفت خروجی | ۲۸ mm |
طول شفت خروجی | ۶۰ mm |
نوع اتصال شفت | Key 8×40 |
نوع نصب | B3، پایهدار |
ابعاد | ۲۵۶×۲۱۷×۳۲۴ mm۱۷×۳۲۴ mm |
وزن اعلامشده | ۳۰٬۵ |
راندمان | ۸۵٪ |
کلاس عایقی | Class F |
درجه حفاظت | IP54 |
وضعیت اصالت | اصل، مطابق داده ورودی |
بررسی و عملکرد الکتروموتور موتوژن سه فاز 5.5 اسب 4 کیلووات آلومینیومی 1500 دور
توان ۴ کیلووات و ۵.۵ اسب بخار
توان نامی ۴ کیلووات نشان میدهد موتور برای تجهیزاتی مناسب است که توان مکانیکی موردنیاز آنها در محدوده ظرفیت موتور قرار دارد. تبدیل توان به اسب بخار در این این مدل، حدود ۵٫۵ HP است؛ اما انتخاب نباید فقط بر اساس اسب بخار انجام شود. بار واقعی، گشتاور راهاندازی و ساعات کار نیز اهمیت دارند.
سرعت ۱۴۲۰ دور در دقیقه و موتور چهارپل
این موتور چهارپل است و سرعت نامی آن ۱۴۲۰ RPM اعلام شده است. سرعت واقعی موتورهای القایی معمولاً از سرعت سنکرون کمتر است؛ به همین دلیل عدد نامی موتور با مقدار تئوری ۱۵۰۰ دور در فرکانس ۵۰ هرتز یکسان نیست.
پوسته آلومینیومی
پوسته آلومینیومی معمولاً وزن مجموعه را نسبت به نمونههای چدنی مشابه کاهش میدهد و برای پروژههایی که جابهجایی آسانتر اهمیت دارد، مزیت محسوب میشود. در مقابل، انتخاب پوسته باید با شرایط مکانیکی، ضربه، لرزش و محیط نصب هماهنگ باشد.
درجه حفاظت IP54
درجه حفاظت IP54 بیانگر محافظت در برابر ورود محدود گردوغبار و پاشش آب از جهات مختلف است. این درجه حفاظت به معنی ضدآب بودن کامل یا مناسببودن موتور برای غوطهوری نیست. در محیطهای با شستوشوی مستقیم، رطوبت شدید یا آلودگی خورنده، بررسی تخصصی ضروری است.
کاربردهای الکتروموتور موتوژن سه فاز 5.5 اسب 4 کیلووات آلومینیومی 1500 دور
این موتور میتواند در تجهیزاتی استفاده شود که توان، سرعت و گشتاور موردنیازشان با مشخصات نامی آن هماهنگ باشد. کاربردهای رایج این رده شامل موارد زیر است:
پمپهای آب و پمپهای صنعتی
فنها و هواکشهای صنعتی
نوار نقالههای سبک و متوسط
کمپرسورهای متناسب با توان و گشتاور موتور
ماشینآلات کارگاهی
تجهیزات انتقال مواد
دستگاههای بستهبندی
برخی ماشینآلات کشاورزی
تجهیزات تهویه و گردش هوا
ماشینآلاتی که به موتور پایهدار با شفت ۲۸ میلیمتری نیاز دارند
مواردی که نیاز به بررسی بیشتر دارند
برای راهاندازی پمپ، کمپرسور یا نوار نقاله، صرفاً تطبیق توان کافی نیست. در این تجهیزات موارد زیر نیز باید بررسی شود:
گشتاور شروع بار
جریان راهاندازی
نوع کوپلینگ یا انتقال قدرت
نسبت بار به سرعت
تعداد دفعات روشن و خاموششدن
طول مسیر کابل و افت ولتاژ
شرایط دمایی و رطوبتی محیط
هماهنگی ابعاد شفت و جای پیچهای پایه
ویژگیهای الکتروموتور موتوژن سه فاز 5.5 اسب 4 کیلووات آلومینیومی 1500 دور
طراحی سهفاز با ولتاژ ۳۸۰/۶۶۰ ولت
موتور برای سیستمهای برق سهفاز با ولتاژهای اعلامشده طراحی شده است. نحوه اتصال سیمپیچها باید مطابق پلاک موتور، ولتاژ شبکه و دستورالعمل سازنده انجام شود.
نصب پایهدار B3
آرایش B3 برای نصب روی شاسی، پایه یا سطح نگهدارنده استفاده میشود. پیش از سفارش، فاصله سوراخهای پایه و ابعاد محل نصب با نقشه یا موتور موجود مقایسه شود.
شفت خروجی ۲۸ میلیمتری
قطر شفت ۲۸ میلیمتر و طول آن ۶۰ میلیمتر است. وجود جای خار Key 8×40 امکان اتصال مناسب با کوپلینگ، پولی یا قطعه انتقال قدرت سازگار را فراهم میکند؛ البته ابعاد قطعه مقابل باید دقیقاً بررسی شود.
راندمان ۸۵ درصد
ران بار، اعلامشده موتور ۸۵٪ است. راندمان واقعی در شرایط مختلف بار، ولتاژ، دما و کیفیت نصب میتواند تحت تأثیر قرار گیرد. انتخاب موتور با بار بسیار کمتر یا بیشتر از ظرفیت نامی، عملکرد اقتصادی و حرارتی مناسبی ایجاد نمیکند.
ضریب توان ۰٫۸۴
ضریب توان **cos ایجاد نمیکند.
ضریب توان ۰٫۸۴
ضریب توان **cos و اصلاح ضریب توان اهمیت دارد. برای تعیین ظرفیت دقیق تابلو، کابل، کلید و تجهیزات اصلاح ضریب توان، باید شرایط کامل مدار بررسی شود.
کلاس عایقی F
کلاس عایقی F نشاندهنده رده حرارتی عایق سیمپیچ است. این مشخصه بهتنهایی مجوز استفاده از موتور در هر دمای محیط یا شرایط کاری را صادر نمیکند و تهویه، بارگذاری و دمای واقعی محل نصب نیز باید در نظر گرفته شود.
مزایا و محدودیتهای الکتروموتور موتوژن سه فاز 5.5 اسب 4 کیلووات آلومینیومی 1500 دور
مزایا
مزیت | توضیح فنی و کاربردی |
توان متناسب برای کاربردهای متوسط | ظرفیت ۴ kW برای طیف متنوعی از تجهیزات صنعتی قابل استفاده است، مشروط به تطبیق بار |
طراحی چهارپل | سرعت نامی ۱۴۲۰ RPM برای تجهیزاتی مانند فن، پمپ و برخی ماشینآلات مناسب است |
پوسته آلومینیومی | وزن مجموعه را کاهش میدهد و جابهجایی و نصب را سادهتر میکند |
نصب B3 B3 | استفاده از موتور در شاسیها ودار را امکانپذیر میکند |
شفت استاندارد ۲۸ میلیمتر | امکان هماهنگی با قطعات انتقال قدرت سازگار را فراهم میکند |
راندمان اعلامی ۸۵٪ | برای برآورد مصرف انرژی و عملکرد موتور قابل استفاده است |
کلاس عایقی F | رده عایقی مناسبی برای کاربردهای صنعتی متعارف فراهم میکند |
درجه حفاظت IP54 | برای محیطهای صنعتی معمول با سطح مشخصی از گردوغبار و پاشش آب مناسب است |
ساخت ایران | تأمین و پیگیری قطعات و خدمات مرتبط میتواند سادهتر باشد؛ شرایط آن باید هنگام خرید تأیید شود |
محدودیتها
این مدل به برق سهفاز نیاز دارد و برای شبکه تکفاز انتخاب مستقیم محسوب نمیشود.
درجه حفاظت IP54 برای محیطهای دارای شستوشوی پرفشار، غوطهوری یا رطوبت بسیار زیاد کافی نیست.
پوسته آلومینیومی ممکن است برای محیطهای دارای ضربه مکانیکی شدید، انتخاب مناسبی نباشد.
سرعت ۱۴۲۰ RPM برای همه بارها مناسب نیست؛ برخی تجهیزات به موتور دوپل یا سرعت متفاوت نیاز دارند.
مقدار جریان راهاندازی میتواند چند برابر جریان نامی باشد و انتخاب تجهیزات حفاظتی باید با توجه به آن انجام شود.
سازگاری موتور با محیطهای مستعد انفجار از اطلاعات ارائهشده قابل نتیجهگیری نیست. برای چنین محیطهایی، موتور ضدانفجار دارای گواهی و مشخصات مربوطه لازم است.
نحوه انتخاب الکتروموتور موتوژن سه فاز 5.5 اسب 4 کیلووات آلومینیومی 1500 دور
۱. توان موردنیاز تجهیز را محاسبه کنید
ابتدا توان مکانیکی موردنیاز دستگاه را مشخص کنید. موتور ۴ کیلووات نباید برای باری انتخاب شود که در شرایط کاری واقعی به توان بالاتری نیاز دارد. همچنین استفاده از موتور بزرگتر از نیاز، همیشه به معنی عملکرد بهتر یا مصرف کمتر نیست.
۲. سرعت خروجی را با دستگاه تطبیق دهید
سرعت نامی این موتور ۱۴۲۰ RPM است. اگر تجهیز به سرعت دیگری نیاز دارد، استفاده از تسمه، گیربکس، اینورتر یا موتور با تعداد پل متفاوت باید بررسی شود.
۳. گشتاور راهاندازی را در نظر بگیرید
تجهیزاتی مانند کمپرسور، نوار نقاله بارگیریشده و برخی پمپها در لحظه شروع به گشتاور بیشتری نیاز دارند. گشتاور نامی این مدل ۲۷٫۴۳۱ N.m است و محدوده اعلامشده برای گشتاور راهاندازی اولیه، بین ۲ تا ۳٫۵ برابر گشتاور نامی است.
۴. نوع نصب را بررسی کنید
این موتور با نصب B3 پایهدار ارائه میشود. در صورت نیاز به نصب فلنجی مانند B5 یا B14، باید مدل و آرایش نصب مناسب جداگانه بررسی شود.
۵. ابعاد شفت و جای خار را کنترل کنید
پیش از ثبت سفارش، موارد زیر با قطعه متصلشونده مقایسه شود:
قطر شفت: ۲۸ mm
طول شفت: ۶۰ mm
جای خار: Key 8×40
جهت و نوع انتقال نیرو
فاصله موتور تا تجهیز
امکان هممحوری شفتها
۶. شرایط محیطی را ارزیابی کنید
برای محیطهای دارای رطوبت بالا، گردوغبار سنگین، مواد خورنده، دمای بالا یا خطر انفجار، مشخصات موتور باید دقیقاً با محیط مطابقت داشته باشد. IP54 بهتنهایی برای تمام محیطهای سخت صنعتی کافی نیست.
۷. تجهیزات راهاندازی و حفاظت را انتخاب کنید
جریان نامی در ۳۸۰ ولت ۴٫۹۳ آمپر اعلام شده است و جریان راهاندازی میتواند حدود ۶ برابر جریان نامی باشد. انتخاب کنتاکتور، کلید حفاظتی، رله اضافهبار، کابل و فیوز باید بر اساس پلاک موتور، روش راهاندازی و شرایط شبکه انجام شود.
برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
نصب و نگهداری الکتروموتور موتوژن سه فاز 5.5 اسب 4 کیلووات آلومینیومی 1500 دور
نکات نصب
موتور روی سطحی محکم، تراز و بدون تاب نصب شود.
پایهها بهصورت کامل روی شاسی بنشینند و پیچها با گشتاور مناسب محکم شوند.
در اتصال مستقیم، هممحوری دقیق بین شفت موتور و تجهیز رعایت شود.
در استفاده از کوپلینگ، پولی یا چرخزنجیر، از واردشدن نیروی شعاعی و محوری بیشازحد به شفت جلوگیری شود.
مسیر ورود کابل و جعبه ترمینال در برابر کشش، رطوبت و ضربه محافظت شود.
اتصال الکتریکی مطابق پلاک موتور و ولتاژ شبکه انجام شود.
ارتکردن بدنه موتور مطابق الزامات ایمنی و مقررات محل نصب انجام شود.
اطراف موتور برای گردش هوا و دفع حرارت، فضای کافی داشته باشد.
پیش از راهاندازی، آزادبودن شفت و نبود جسم خارجی در اطراف فن بررسی شود.
پس از راهاندازی اولیه، لرزش، صدای غیرعادی، دمای بدنه و جریان مصرفی کنترل شود.
برنامه پیشنهادی نگهداری
دوره بررسی | موارد قابل کنترل |
پیش از هر راهاندازی | وضعیت کابل، صدا، گیرکردن شفت و سلامت ظاهری |
دورهای | سفتی پیچهای پایه، هممحوری، لرزش و دمای کار |
هنگام افزایش صدا | وضعیت بلبرینگها، کوپلینگ و بار مکانیکی |
هنگام افزایش جریان | ولتاژ شبکه، اضافهبار، اتصال سیمپیچ و شرایط تجهیز |
در محیطهای آلوده | پاکسازی مسیرهای تهویه و جلوگیری از تجمع گردوغبار |
پس از توقف طولانی | تست عایقی و بررسی رطوبت سیمپیچ توسط فرد متخصص |
خطاهای رایج هنگام نصب
اتصال موتور بدون بررسی ولتاژ شبکه
انتخاب کنتاکتور فقط بر اساس توان و بدون توجه به جریان
نصب موتور روی شاسی ناتراز
کشش بیشازحد تسمه
حذف ارت بدنه
بستن کوپلینگ بدون کنترل هممحوری
استفاده از موتور IP54 در محیطی با پاشش مستقیم یا شستوشوی پرفشار
راهاندازی مکرر بدون بررسی ظرفیت حرارتی موتور
قطعات یدکی الکتروموتور موتوژن سه فاز 5.5 اسب 4 کیلووات آلومینیومی 1500 دور
قطعات یدکی موردنیاز به نوع خرابی، سری ساخت و وضعیت واقعی موتور بستگی دارد. قطعاتی که معمولاً در فرآیند تعمیر یا سرویس موتورهای سهفاز بررسی میشوند عبارتاند از:
بلبرینگها
فن خنککننده
قاب یا محافظ فن
جعبه ترمینال
درپوشهای ابتدا و انتهای موتور
ترمینالها و پلهای اتصال
گلند و متعلقات ورود کابل
خار شفت
روتور
استاتور و سیمپیچ
واشرها و آببندیهای مرتبط
برای سفارش قطعه یدکی، ارائه اطلاعات زیر ضروری است:
برند و مدل دقیق
توان و سرعت موتور
سایز فریم

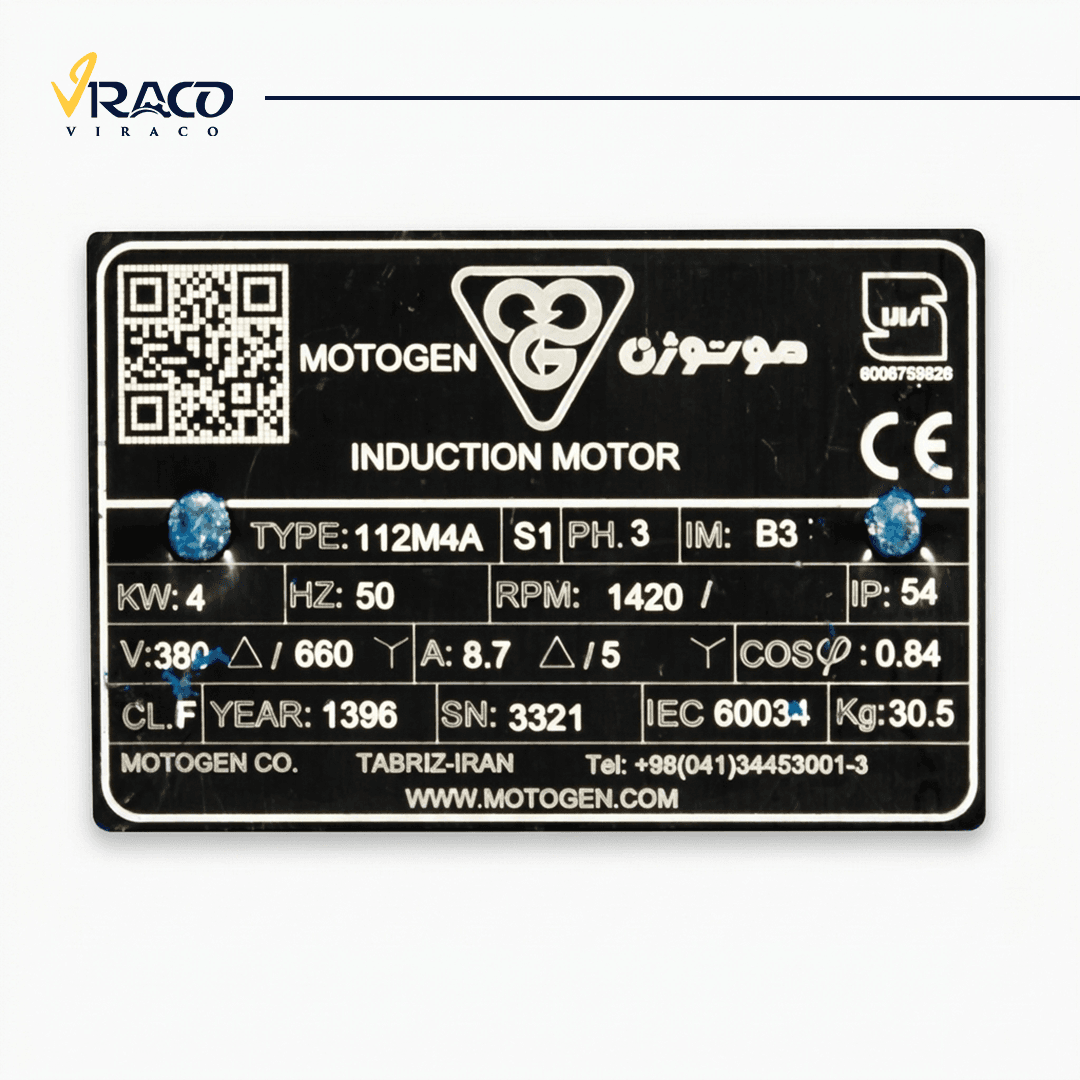

عکس پلاک
نوع نصب
قطر و طول شفت
شرح خرابی یا قطعه موردنیاز
استفاده از قطعهای که از نظرای که از نظر ابعاد، کلاس عایقی، ظرفیت جریانگار نیست، میتواند باعث افزایش لرزش، داغشدن موتور یا خرابی مجدد شود. برای انتخاب دقیق، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
چرا الکتروموتور موتوژن را از هایپر صنعت ویراکو تهیه کنیم؟
هایپر صنعت ویراکو در تأمین تجهیزات صنعتی، علاوه بر ارائه کالا، امکان بررسی فنی پیش از خرید را برای مشتریان صنعتی، پیمانکاران، تعمیرکاران و واحدهای تدارکات فراهم میکند. در زمان استعلام این مدل میتوانید اطلاعات تجهیز، نوع نصب، ولتاژ، سرعت، شرایط محیطی و مشخصات شفت را در اختیار کارشناسان قرار دهید تا انتخاب نهایی با نیاز واقعی پروژه هماهنگ شود.
هنگام استعلام چه اطلاعاتی ارسال کنیم؟
توان موردنیاز تجهیز
برق محل
سرعت موردنیاز
نوع دستگاه مصرفکننده
نوع نصب موردنیاز
ابعاد شفت و کوپلینگ
شرایط محیطی
تعداد ساعات کار روزانه
نیاز به اینورتر یا راهاندازی مستقیم
تعداد موردنیاز و زمان تحویل
جمعبندی؛ استعلام الکتروموتور موتوژن ۴ کیلووات
الکتروموتور موتوژن سهفاز ۵.۵ اسب، ۴ کیلووات، ۱۴۲۰ دور، چهارپل و پوسته آلومینیومی، با نصب پایهدار B3، شفت ۲۸ میلیمتری، راندمان اعلامی ۸۵٪، کلاس عایقی F و درجه حفاظت IP54، برای بسیاری از کاربردهای صنعتی و کشاورزی متعارف قابل بررسی است.
این مدل زمانی انتخاب مناسبی خواهد بود که توان ۴ کیلووات، سرعت ۱۴۲۰ RPM، گشتاور ۲۷٫۴۳۱ N.m، ابعاد فریم و نوع نصب آن با تجهیزات شما مطابقت داشته باشد. برای دریافت قیمت روز، بررسی موجودی، تأیید اصالت و انتخاب دقیق بر اساس بار، با هایپر صنعت ویراکو تماس بگیرید.
برای استعلام تخصصی و ثبت سفارش، مشخصات دستگاه مصرفکننده و تصویر پلاک موتور فعلی خود را برای کارشناسان هایپر صنعت ویراکو ارسال کنید.
