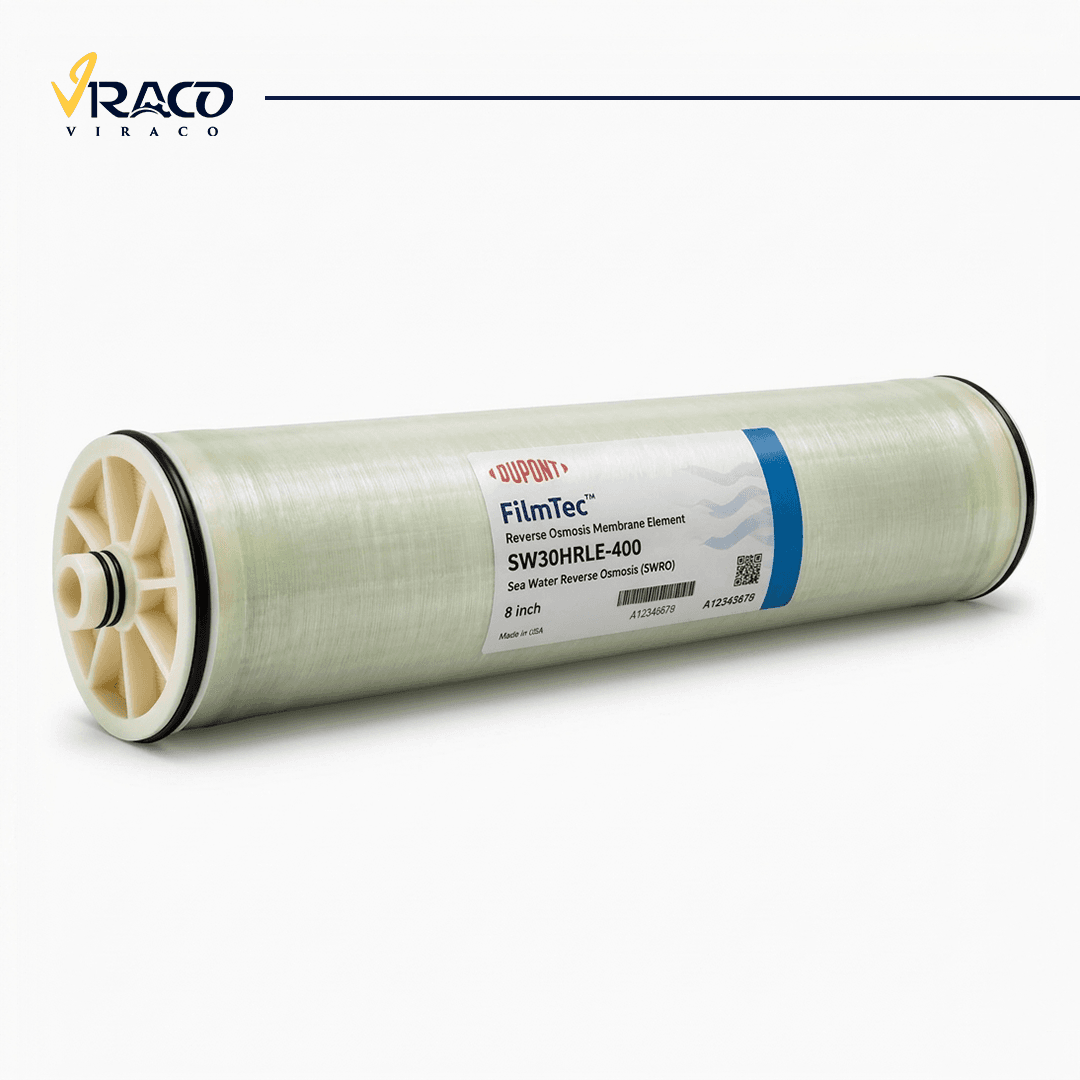

فروش فیلتر ممبران ۸ اینچ دریایی فیلمتک SW30HRLE-400
فیلتر ممبران فیلمتک (FilmTec) مدل SW30HRLE-400 یکی از المانهای استاندارد و پیشرفته در سیستمهای تصفیه آب اسمز معکوس دریایی (SWRO) است. پسوند نام این مدل بیانگر دو مشخصه عملکردی اصلی آن است: HR به معنی دفع بالای نمک (High Rejection) و LE به معنی مصرف بهینه انرژی (Low Energy).
این المان ۸ اینچی بهطور ویژه برای نمکزدایی از آب دریا و آبهای چاه با شوری و TDS بسیار بالا طراحی شده است. ساختار لایههای غشایی نیمهتراوا از جنس کامپوزیت لایه نازک پلیآمید (Polyamide Thin-Film Composite) بوده و با سطح مؤثر فیلتراسیون ۳۷ متر مربع (معادل ۴۰۰ فوت مربع)، ظرفیت تولید اسمی ۴۰ متر مکعب در شبانهروز را تحت شرایط استاندارد صنعتی فراهم میکند. استفاده از این مدل به صنایع مستقر در نوار ساحلی و پروژههای آبشیرینکن این امکان را میدهد که با مدیریت بهینه فشار عملیاتی پمپهای طبقاتی، علاوه بر دستیابی به ریت نمکزدایی ۹۹.۸ درصد، هزینههای جاری مصرف برق واحد نمکزدایی را کنترل کنند.
مشخصات فنی فیلتر ممبران ۸ اینچ دریایی فیلمتک SW30HRLE-400
مشخصه فنی | مقدار / واحد |
برند سازنده | FilmTec (زیرمجموعه کمپانی DOW / DuPont) |
کد فنی مدل | SW30HRLE-400 |
نوع المان | فیلتر ممبران اسمز معکوس آب شور دریایی (SWRO) |
ابعاد خارجی (قطر × طول) | ۷.۹ × ۴۰ اینچ |
جنس لایههای غشا | کامپوزیت فیلم نازک پلیآمید (Polyamide TFC) |
جنس پوسته خارجی | فایبرگلاس سخت (Hard Fiberglass Outer Wrap) |
ظرفیت تولید آب تصفیهشده (Permeate Flow) | ۴۰ متر مکعب در شبانهروز ( 40 m 3 / day 40 m 3 /day ) |
سطح مؤثر فیلتراسیون | ۳۷ متر مربع ( 37 m 2 37 m 2 ) / معادل ۴۰۰ فوت مربع |
نرخ دفع نمک و املاح پایدار (Salt Rejection) | ۹۹.۸ درصد |
حداکثر فشار کاری مجاز | ۶۹ بار ( 69 bar 69 bar ) / معادل ۱۰۰۰ psi |
حداکثر دمای عملیاتی سیال | ۴۵ درجه سانتیگراد ( 45 ∘ C 45 ∘ C ) |
حداکثر افت فشار مجاز روی هر المان | ۰.۱ تا ۱ بار ( 15 psi 15 psi ) |
ضخامت لایه خوراک (Feed Spacer) | ۲۸ میل ( 28 mil 28 mil ) |
محدوده مجاز pH در کارکرد مداوم | ۲ تا ۱۱ |
محدوده مجاز pH در شستشوی شیمیایی (CIP تا ۳۰ دقیقه) | ۱ تا ۱۳ |
حداکثر شاخص تراکم لجن مجاز آب ورودی (SDI 15-min) | کمتر از ۵ |
حداکثر غلظت کلر آزاد مجاز در آب ورودی | کمتر از ۰.۱ پیپیام ( < 0.1 ppm <0.1 ppm ) |
کاربرد فیلتر ممبران ۸ اینچ دریایی فیلمتک SW30HRLE-400
فیلتر ممبران SW30HRLE-400 در پروژههایی نصب میشود که با شوریهای متداول آب دریا (TDS بین ۲۰,۰۰۰ تا ۴۵,۰۰۰ میلیگرم بر لیتر) یا سفرههای آب زیرزمینی فوقالعاده شور مواجه هستند:
واحدهای آبشیرینکن صنعتی و شهری بزرگ: تأمین آب شرب استاندارد از دریا در مناطق ساحلی و جزایر.
نیروگاههای سیکل ترکیبی و حرارتی ساحلی: تأمین آب بدون املاح برای بویلرهای فشار بالا، برجهای خنککننده و سیکل آبوبخار.
مجتمعهای نفت، گاز و پتروشیمی: تأمین پایدار آب فرآیندی با خلوص بالا در سایتهای مستقر در حاشیه خلیج فارس و دریای عمان.
شناورها، سکوهای نفتی و صنایع دریایی: شیرینسازی مستقیم آب دریا برای مصارف خدماتی و آشامیدنی با اشغال حداقل فضا.
واحدهای صنعتی با خوراک آب بسیار شور: نمکزدایی از پسابهای معدنی یا چاههای لبشور سنگین پیش از فرآیندهای تخلیه مایع صفر (ZLD).
ویژگیهای فیلتر ممبران ۸ اینچ دریایی فیلمتک SW30HRLE-400
دفع فوقالعاده نمک و ترکیبات آلاینده (۹۹.۸٪): غشای فشرده پلیآمیدی علاوه بر کلرید سدیم، عناصر حساسی مانند بور (Boron)، فلزات سنگین، نیترات و آرسنیک را با راندمان بالا مهار میکند تا آب خروجی استانداردهای سختگیرانه کیفی (نظیر WHO) را پاس کند.
فناوری بهینهسازی مصرف انرژی (Low Energy): بهرهگیری از تکنولوژی LE فشار عملیاتی موردنیاز را نسبت به نسلهای قدیمی کاهش میدهد که در مقیاس صنعتی، کاهش چشمگیر توان مصرفی پمپهای فشار قوی را به همراه دارد.
ضخامت لایه فاصلهانداز ۲۸ میل (Feed Spacer): بهینهسازی جریان هیدرولیکی ورودی و کاهش تلاطم نامناسب که در نتیجه آن تمایل به تشکیل رسوب و گرفتگی زیستی در مقایسه با اسپیسرهای نازکتر کمتر میشود.
پوسته فایبرگلاس سخت و یکپارچه: مقاومت مکانیکی بالا در برابر نیروهای هیدرولیکی و نوسانات فشاری درون پرشر وسلهای دریایی.
پایداری شیمیایی در بازه وسیع اسیدی و بازی: امکان اجرای پروتکلهای شستشوی دورهای CIP با مواد شیمیایی در بازه pH بین ۱ تا ۱۳ بدون وارد شدن آسیب ساختاری به لایه پلیآمید.
مزایا و محدودیتهای فیلتر ممبران ۸ اینچ دریایی فیلمتک SW30HRLE-400
مزایا
تولید دبی ۴۰ متر مکعب در شبانهروز با حفظ کیفیت بالای خلوص آب خروجی (Permeate).
افت فشار کنترلشده در طول وسل به دلیل طراحی هندسی دقیق کانالهای جریان.
کاهش مستقیم استهلاک پمپهای فشار قوی و تجهیزات بازیافت انرژی (ERD).
مقاومت مناسب در برابر شستشوهای شیمیایی اسیدی و قلیایی مکرر.
محدودیتها
عدم تحمل کلر آزاد و عوامل اکسیدکننده: غشای پلیآمیدی به شدت به کلر آزاد حساس است؛ غلظت بالای ۰.۱ پیپیام باعث اکسیداسیون ساختار پلیمری و از دست رفتن غیرقابل برگشت ریت نمکزدایی میشود.
نیاز به متریال مقاوم در برابر خوردگی: به دلیل کار در فشارهای بالا (تا ۶۹ بار) و شوری بالا، تمامی پمپها، پایپینگ و اتصالات ورودی باید از آلیاژهای ضدخوردگی مانند استنلس استیل داپلکس (Duplex) یا سوپر داپلکس (Super Duplex) باشند.
توجیه اقتصادی کمتر برای آبهای لبشور ملایم: استفاده از این ممبران برای آبهای با TDS زیر ۵,۰۰۰ پیپیام یا کاربردهای کشاورزی سنتی غیراقتصادی است؛ برای این مصارف باید از سریهای لبشور (مانند BW30) استفاده شود.
نحوه انتخاب فیلتر ممبران ۸ اینچ دریایی فیلمتک SW30HRLE-400
پیش از خرید و استفاده از ممبران فیلمتک SW30HRLE-400، پارامترهای زیر باید در نرمافزارهای طراحی سیستم اسمز معکوس (مانند WAVE) آنالیز و تطبیق داده شوند:
آنالیز کامل آب خام (Water Analysis): اندازهگیری دقیق شاخصهای TDS، غلظت کلراید، سدیم، بور، سیلیس، آهن، منگنز و سختی کل.
دمای طراحی سیال: راندمان تولید و فشار مورد نیاز با تغییرات دمایی فصول تغییر میکند؛ حداکثر دمای مجاز ۴۵ درجه سانتیگراد است.
فشار کاری سیستم و ظرفیت پمپ: سیستم پمپاژ باید توان تأمین فشار ۵۵ تا ۶۹ بار را بدون نوسان داشته باشد.
چیدمان وسلها و درصد بازیافت (Recovery Rate): درصد بازیابی آب در سیستمهای دریایی معمولاً بین ۳۵ تا ۴۵ درصد تعیین میشود تا از فوقاشباع شدن املاح و رسوبگذاری روی ممبران انتهایی جلوگیری شود.
برای بررسی صحت طراحی، شبیهسازی سیستم با نرمافزار تخصصی و انتخاب دقیق المان، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
نصب و نگهداری فیلتر ممبران ۸ اینچ دریایی فیلمتک SW30HRLE-400
آمادهسازی پیشتصفیه: شاخص تراکم لجن (SDI) آب ورودی به ممبران همواره باید زیر ۵ (ترجیحاً زیر ۳) نگهداشته شود؛ استفاده از فیلترهای شنی، فیلترهای خودتمیزشونده و کارتریج فیلترهای ۱ تا ۵ میکرون در خط ورودی الزامی است.
خنثیسازی کامل کلر: تزریق متا بیسولفیت سدیم (SMBS) یا استفاده از بسترهای کربن فعال جهت رساندن کلر آزاد به صفر مطلق پیش از ورود به ممبران ضروری است.
تنظیم دوز آنتیاسکالانت: تزریق دقیق مواد ضد رسوب باکیفیت (نظیر فلوکن ۲۶۰، آویستا یا جنسیس) جهت جلوگیری از رسوب نمکهای سولفاتی و کربناته روی غشا الزامی است.
راهاندازی تدریجی: در زمان استارت پمپ فشار قوی، افزایش فشار باید بهصورت پیوسته و آرام انجام شود تا از بروز پدیده ضربه قوچ و آسیب فیزیکی به المانها جلوگیری گردد.
قطعات یدکی و اقلام مصرفی مرتبط فیلتر ممبران ۸ اینچ دریایی فیلمتک SW30HRLE-
400
اورینگها و واشرهای آببندی نافی ممبران (EPDM / NBR).
اینترکانکتورها (Interconnectors) جهت اتصال سری المانها درون پرشر وسل.
پرشر وسلهای صنعتی ۸ اینچ با تحمل فشار ۱۰۰۰ یا ۱۲۰۰ psi.
کارتریج فیلترهای میکرونی پیشتصفیه (PP Spun Filter).
مواد شیمیایی مصرفی شامل آنتیاسکالانتهای تخصصی دریایی و پکیجهای اسیدی و قلیایی شستشوی CIP.
نکات کاربردی برای افزایش عمر فیلتر ممبران ۸ اینچ دریایی فیلمتک SW30HRLE-400
ثبت پیوسته دادههای بهرهبرداری (Normalization): دبی تولید، دبی پساب، فشار ورودی، افت فشار دیفرانسیلی (ΔP\Delta PΔP) و هدایت الکتریکی (EC) را روزانه پایش و ثبت کنید.
انجام شستشوی دورهای (CIP) بهموقع: با مشاهده افزایش ۱۰ الی ۱۵ درصدی افت فشار، کاهش ۱۰ درصدی دبی تولید یا افزایش عبور نمک، منتظر خرابی بیشتر نمانید و فرآیند شستشوی شیمیایی را آغاز کنید.
فلاشینگ با آب تصفیهشده (Permeate Flush): در زمان خاموشی موقت سیستم، حتماً خطوط ممبران را با آب تصفیهشده شستشو دهید تا آب شور غلیظ در وسلها باقی نماند و پدیده اسمز معکوس منفی یا رسوبگذاری شدید رخ ندهد.
حفظ رطوبت و بستهبندی: المانهای نو را تا لحظه نصب در بستهبندی پلمپ و وکیوم کارخانه در محیط خنک و دور از نور مستقیم خورشید نگهداری کنید.
جمعبندی و خرید از هایپر صنعت ویراکو
فیلتر ممبران ۸ اینچ فیلمتک مدل SW30HRLE-400 یک راهکار مهندسی با راندمان بالا برای غلبه بر محدودیتهای نمکزدایی در مقیاسهای سنگین صنعتی و دریایی است. خروجی ۴۰ متر مکعب در روز در کنار ریت حذف املاح ۹۹.۸ درصدی و مصرف انرژی مدیریتشده، آن را به انتخابی مطمئن برای تأسیسات ساحلی و پروژههای بزرگ تبدیل کرده است.
مجموعه هایپر صنعت ویراکو با تأمین مستقیم تجهیزات تصفیه آب صنعتی، اصالت فیزیکی و اورجینال بودن المانهای فیلمتک (FilmTec DuPont) را بهطور کامل تضمین میکند.
جهت استعلام قیمت روز، بررسی موجودی انبار، دریافت کاتالوگ فنی و مشاوره مهندسی برای شبیهسازی سیستم اسمز معکوس، میتوانید از طریق شمارههای درجشده در سایت با بخش فروش و مهندسی هایپر صنعت ویراکو در ارتباط باشید.
