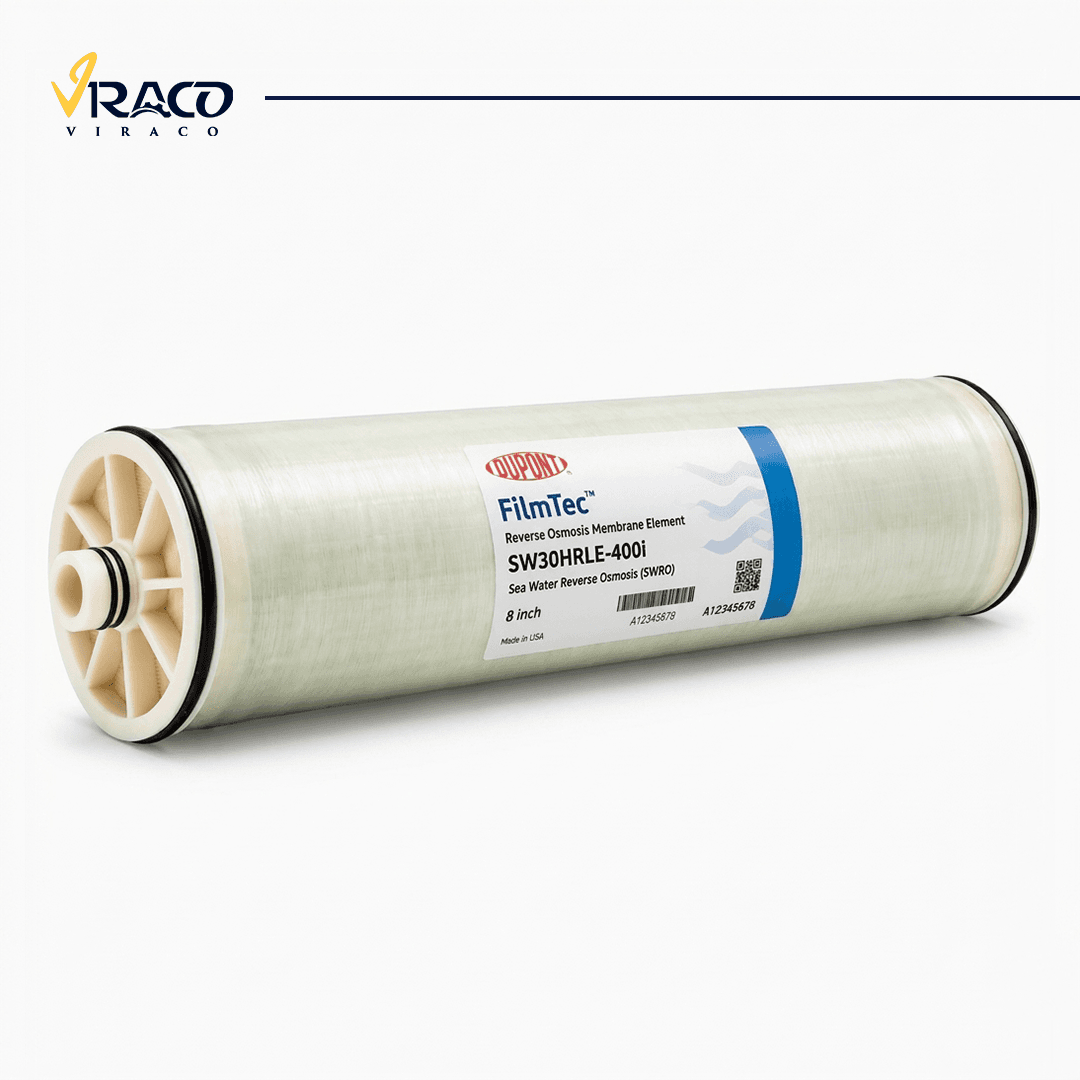

فروش فیلتر ممبران ۸ اینچ دریایی فیلمتک مدل SW30HRLE-400i
فیلتر ممبران فیلمتک مدل SW30HRLE-400i یک عنصر غشایی اسمز معکوس (RO) با قطر ۸ اینچ است که بهطور اختصاصی برای شیرینسازی آب دریا (Seawater Reverse Osmosis) و نمکزدایی از آبهای لبشور بسیار شور و خوراکهای با املاح بالا طراحی شده است. پسوند HRLE در نام این محصول به دو شاخصه فنی «دفع بالای نمک» (High Rejection) و «مصرف کم انرژی» (Low Energy) اشاره دارد و حرف i بیانگر مجهز بودن این المان به فناوری اتصال مستقیم درپوشها (iLEC™ Interlocking Endcaps) است.
این المان با غشای کامپوزیت فیلم نازک پلیآمید و لایه محافظ خارجی از جنس فایبرگلاس سخت ساخته شده و برای دستیابی به دبی تولید بالا در فشارهای عملیاتی کمتر نسبت به ممبرانهای دریایی سنتی بهینهسازی شده است؛ مشخصهای که به کاهش توان مصرفی پمپهای فشار قوی و کاهش هزینههای عملیاتی خطوط نمکزدایی میانجامد.
جدول مشخصات فنی فیلتر ممبران FilmTec SW30HRLE-400i
مشخصه فنی | مقدار / واحد |
برند | FilmTec (فیلمتک) |
مدل دقیق المان | SW30HRLE-400i |
نوع غشا | اسمز معکوس صنعتی دریایی (SWRO) |
جنس لایه فعال | کامپوزیت فیلم نازک پلیآمید (Polyamide Thin-Film Composite) |
پوشش خارجی | فایبرگلاس سخت (Hard Fiberglass Outer Wrap) |
ابعاد فیزیکی (قطر × طول) | 8 × 40 in 8×40 in ( 201 × 1016 mm 201×1016 mm ) |
سطح موثر فیلتراسیون | 37 m 2 37 m 2 ( 400 ft 2 400 ft 2 ) |
ضخامت لایه خوراکدهنده (Feed Spacer) | 28 mil 28 mil ( 0.7 mm 0.7 mm ) |
ظرفیت تولید آب تصفیهشده (Permeate Flow) | 28 m 3 / day 28 m 3 /day ( 7500 GPD 7500 GPD ) |
میزان دفع نمک پایدار (Stabilized Salt Rejection) | 99.8 % 99.8% |
میزان دفع پایدار بور (Boron Rejection) | 92.0 % 92.0% |
حداکثر فشار کاری مجاز | 83 bar 83 bar ( 1200 psig 1200 psig ) |
حداکثر دمای مجاز آب خوراک | 45 ∘ C 45 ∘ C ( 113 ∘ F 113 ∘ F ) |
حداکثر افت فشار روی هر المان | 1.0 bar 1.0 bar ( 15 psig 15 psig ) |
محدوده pH کارکرد پیوسته | 2 to 11 2 to 11 |
محدوده pH در زمان شستشوی شیمیایی (CIP) | 1 to 13 1 to 13 (حداکثر ۳۰ دقیقه) |
حداکثر شاخص سیلت یا کدورت خوراک (SDI) | SDI ≤ 5 SDI≤5 |
حداکثر غلظت مجاز کلر آزاد در خوراک | کمتر از 0.1 ppm 0.1 ppm |
فناوری اتصال بین المانها | iLEC™ (Interlocking Endcaps) |
کاربرد فیلتر ممبران ۸ اینچ دریایی فیلمتک مدل SW30HRLE-400i
فیلتر ممبران فیلمتک مدل SW30HRLE-400i در سیستمهای اسمز معکوس صنعتی و تاسیسات نمکزدایی در شرایط زیر به کار میرود:
شیرینسازی آب دریا (SWRO): نمکزدایی از آب دریاهای خلیج فارس، دریای عمان و منابع سطحی اقیانوسی با شوری بالا جهت تولید آب شرب مطابق استانداردهای آب آشامیدنی (از جمله تطابق با حدود مجاز بور).
واحدهای صنعتی و پتروشیمی مستقر در مناطق ساحلی: تامین آب بدون املاح جهت فرآیندهای تولید، خنککاری برجها و تامین آب خوراک بویلرهای فشار بالا.
نیروگاههای سیکل ترکیبی و بخار ساحلی: تامین آب دیونایز و تصفیه پایه برای خطوط تولید بخار نیروگاهی.
واحدهای صنعتی با خوراک با TDS بسیار بالا: بازیافت آب و مدیریت پسابهای سنگین صنعتی در سیستمهای کاهش تخلیه پساب (ZLD/MLD).
سکویهای نفتی و شناورهای دریایی: سیستمهای شیرینکننده آب دریا برای مصارف خدماتی و آشامیدنی پایدار.
ویژگیهای فنی فیلتر ممبران ۸ اینچ دریایی فیلمتک مدل SW30HRLE-400i
۱. فناوری اتصال بدون درزگیر بیرونی (iLEC™ Interlocking Endcaps)
در این ممبران، دو انتهای لوله مرکزی (Permeate Tube) دارای قفلهای مکانیکی اتصال داخلی هستند. این مکانیزم با چرخاندن انتهای المانها در یکدیگر قفل شده و بدون نیاز به استفاده از رابطهای اضافه، یک آببندی صلب و همراستا ایجاد میکند. فناوری iLEC مزایای عملیاتی زیر را دارد:
کاهش ریسک نشتی آب خام شور به مسیر جریان آب تصفیهشده از محل اورینگها.
عدم نیاز به روانکنندههای هیدروکربنی یا سیلیکونی در هنگام جاگذاری المانها، که ریسک افت خلوص در کاربردهای فوقخالص را برطرف میسازد.
کاهش افت فشار موضعی درون لوله مرکزی ممبران تا ۷۰ درصد نسبت به کانکتورهای سنتی.
۲. لایه خوراکدهنده ۲۸ میل (Feed Spacer)
ضخامت ۲۸ میلیاینچی (معادل ۰.۷ میلیمتر) لایه توری شکل خوراک، کانالهای عبور آب را باز نگه داشته و با توزیع یکنواخت جریان در سطح برگههای غشا، افت فشار در طول پرشروسل را کنترل میکند و مقاومت فیزیکی المان را در برابر تراکم رسوبات بالا میبرد.
۳. راندمان بالای جداسازی یونهای تکظرفیتی و بور
علاوه بر دفع ۹۹.۸ درصدی نمک کل (NaCl)، این المان با دفع پایدار ۹۲ درصدی عنصر بور، آب تصفیهشده خروجی را با الزامات سختگیرانه سازمان بهداشت جهانی (WHO) جهت مصارف انسانی و کشاورزی تطبیق میدهد.
۴. تحمل محدوده وسیع pH در شستشوی دورهای
پلیمر پایدار لایه پلیآمید FilmTec مقاومت شیمیایی در بازه pH بین ۱ تا ۱۳ (در مدت زمان ۳۰ دقیقه در فاز شستشوی CIP) را فراهم میسازد؛ این بازه اجازه میدهد رسوبات معدنی سخت در اسید قوی و لایههای ژلاتینی بیوفولینگ در قلیاهای قوی حل و تخلیه شوند.
مزایا و محدودیتهای فیلتر ممبران ۸ اینچ دریایی فیلمتک مدل SW30HRLE-400i
مزایا:
کاهش مصرف انرژی در خطوط شیرینسازی: امکان استحصال دبی ۲۸ متر مکعب در شبانهروز در فشارهای عملیاتی بهینهتر نسبت به مدلهای قدیمی سری SW.
ثبات دفع نمک در شوریهای متغیر: پایداری ساختار فیلم نازک در برابر تغییرات بار املاح آب ورودی.
قابلیت آرایش در وسلهای چندالمانه: استحکام ساختاری فایبرگلاس خارجی اجازه استفاده در پرشروسلهای ۳ تا ۸ المانه با فشارهای تا ۸۳ بار را میدهد.
مونتاژ سریع و بدون خطای پرشروسل: به لطف طراحی درپوشهای قفلشونده iLEC.
محدودیتها:
عدم تحمل کلر و عوامل اکسیدکننده: غشای پلیآمیدی به کلر آزاد فعال بهشدت حساس است و غلظت مداوم بالاتر از 0.1 ppm0.1\ \text{ppm}0.1 ppm ساختار پلیمری آن را غیرقابلبرگشت تخریب میکند.
حساسیت به کدورت و ذرات کلوئیدی: نیازمند شاخص SDI<5\text{SDI} < 5SDI<5 (بهینهسازیشده برای SDI<3\text{SDI} < 3SDI<3) بوده و به پیشتصفیه فیزیکی قوی نیاز دارد.
حداکثر دمای مجاز ۴۵ درجه سانتیگراد: در کاربردهایی با آب ورودی حرارتدیده نیازمند مبدل خنککننده قبل از ورود به پرشروسل است.
نحوه انتخاب و پارامترهای ارزیابی قبل از خرید
برای انتخاب صحیح فیلتر ممبران SW30HRLE-400i، پارامترهای زیر را در آنالیز آب خوراک و مشخصات سیستم خود بررسی فرمایید:
میزان کل جامدات محلول (TDS): این ممبران برای آبهای شور با TDS بالاتر از ۱۵,۰۰۰ تا ۴۵,۰۰۰ میلیگرم بر لیتر (PPM) طراحی شده است. برای آبهای لبشور معمولی (TDS زیر ۵,۰۰۰)، استفاده از سری BW مقرونبهصرفهتر است.
فشار در دسترس پمپ طبقاتی: توان هیدرولیکی سیستم باید توانایی تامین فشار کاری تا ۸۳ بار را با احتساب فشار اسمزی و افت فشار سیستم داشته باشد.
طول و نوع پرشروسل: سازگاری کانکتور ابتدا و انتهای هوزینگ با فناوری اتصال iLEC یا استفاده از تبدیلهای استاندارد لوله باید پیش از نصب بررسی شود.
کیفیت پیشتصفیه: پکیج پیشتصفیه باید پتانسیل اکسیداسیون-احیا (ORP) و شاخص SDI را به محدوده مجاز برساند.
برای انتخاب دقیق و مدلسازی چیدمان سیستم در نرمافزارهای طراحی غشا، با کارشناسان هایپر صنعت ویراکو تماس بگیرید.
نصب و نگهداری فیلتر ممبران ۸ اینچ دریایی فیلمتک مدل SW30HRLE-400i
جهت قرارگیری المان: ممبرانها باید منطبق بر جهت فلش جریان (Flow Direction) درجشده روی برچسب بدنه داخل وسل قرار گیرند؛ واشر آببندی U-Cup (U-Seal) همیشه باید در سمت ورودی جریان خوراک نصب شود.
اتصال مکانیزم iLEC: هنگام اضافه کردن المان دوم و بعدی در پرشروسل، لوله مرکزی را تراز کرده و با چرخش آرام المان در جهت عقربههای ساعت تا حس قفل شدن مکانیکی، اتصال را کامل کنید.
راهاندازی اولیه (Start-up): افزایش فشار سیستم باید بهصورت تدریجی (حداکثر افت شیب مجاز در چند مرحله) انجام شود تا از اعمال شوک هیدرولیکی (Water Hammer) به غشا جلوگیری شود.
دفع آب محصول اولیه: جریان پرمیت حاصل از ۱۵ تا ۳۰ دقیقه ابتدایی استارت دستگاه باید مستقیماً تخلیه شود و وارد مخزن ذخیره نشود (جهت تخلیه محلول نگهدارنده کارخانهای).
شستشوی معکوس ممنوع: اعمال هرگونه فشار برگشتی مثبت روی لوله خروجی آب تصفیهشده (بیش از ۰.۳ بار) مجاز نبوده و موجب لایهلایه شدن و تخریب غشا میشود.
قطعات یدکی و اقلام جانبی مصرفی
اورینگهای آببندی اتصال iLEC: اورینگهای اختصاصی با متریال EPDM با مقاومت در برابر فشار بالا.
واشر آببندی محفظه ورودی (Brine Seal / U-Cup): جهت هدایت تمام جریان آب از میان برگههای فیلتراسیون.
آداپتورهای ابتدا و انتهای وسل (Vessel Adapters): تبدیلهای ارتباطی درپوش وسل به المان iLEC.
کارتریجهای میکرونی پیشتصفیه: فیلترهای ملتبلون یا اسلیم ۵ میکرون جهت محافظت فیزیکی مستقیم قبل از ورود به پمپ فشار قوی.
نکات کاربردی برای افزایش عمر فیلتر ممبران ۸ اینچ دریایی فیلمتک مدل SW30HRLE-400i
پایش مداوم ORP و کلر آزاد: نصب ابزار دقیق آنلاین ORP قبل از ممبران برای قطع خودکار جریان در صورت افزایش ORP به بیش از ۲۵۰ تا ۳۰۰ میلیولت.
تزریق دقیق آنتیاسکالانت مرغوب: کنترل دوزینگ ماده ضد رسوب سازگار با آبهای دریایی بر اساس محاسبات موازنه نمکها جهت جلوگیری از رسوب سولفاتها و کربنات کلسیم.
اجرای شستشوی دورهای شیمیایی (CIP) بهموقع: عملیات CIP باید پیش از رسیدن افت دبی تولید یا افزایش هدایت الکتریکی به بیش از ۱۰ الی ۱۵ درصد انجام گیرد؛ تاخیر در شستشو، رسوب را غیرقابلبرگشت میکند.
فلاشینگ با آب تصفیهشده (Permeate Flush): در زمان خاموشی سیستم، پرشروسلها باید بلافاصله با آب پرمیت شسته شوند تا آب فوقشور راکد باعث تشکیل سریع کریستالهای رسوبی نشود.
نگهداری در شرایط توقف طولانی: در صورت توقف بیش از ۴۸ ساعت سیستم، المانها باید در محلول نگهدارنده استاندارد (مانند بیسولفیت سدیم با غلظت مجاز) غوطهور و بسته شوند.
جمعبندی و خرید از هایپر صنعت ویراکو
فیلتر ممبران ۸ اینچ فیلمتک مدل SW30HRLE-400i با دبی ۲۸ متر مکعب در شبانهروز، دفع نمک ۹۹.۸٪، فناوری آببندی iLEC و ضخامت فید اسپیسر ۲۸ میل، یک انتخاب استاندارد و مهندسی برای خطوط تصفیه آب دریا، آبشیرینکنهای صنعتی سنگین و صنایع ساحلی است که نیازمند کاهش توان مصرفی پمپها و تضمین کیفیت پایدار خروجی هستند.
هایپر صنعت ویراکو تأمینکننده تجهیزات تصفیه آب صنعتی و ممبرانهای اورجینال FilmTec است. جهت:
استعلام قیمت روز و موجودی انبار
دریافت دیتاشیت فنی و گواهی اصالت کالا
شبیهسازی سیستم با نرمافزارهای طراحی RO و بررسی همپوشانی با پرشروسلهای موجود
با کارشناسان فنی و بخش فروش مهندسی هایپر صنعت ویراکو تماس حاصل فرمایید.
